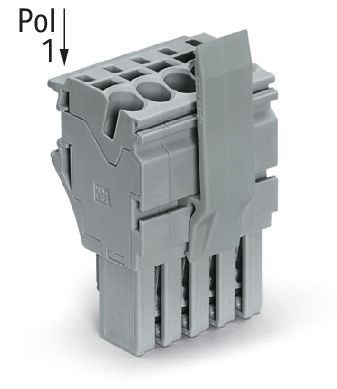

WAGO 2022-107/123-000
Verbindungsklemme 7p gr Serie 2022 24A 0,25-4qmm Thermopl 36,4mm Federzugans
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 690 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 36.4 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Halogenfrei | ja |
| Höhe | 48.9 mm |
| Polzahl | 7 |
| Tiefe | 22.4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |

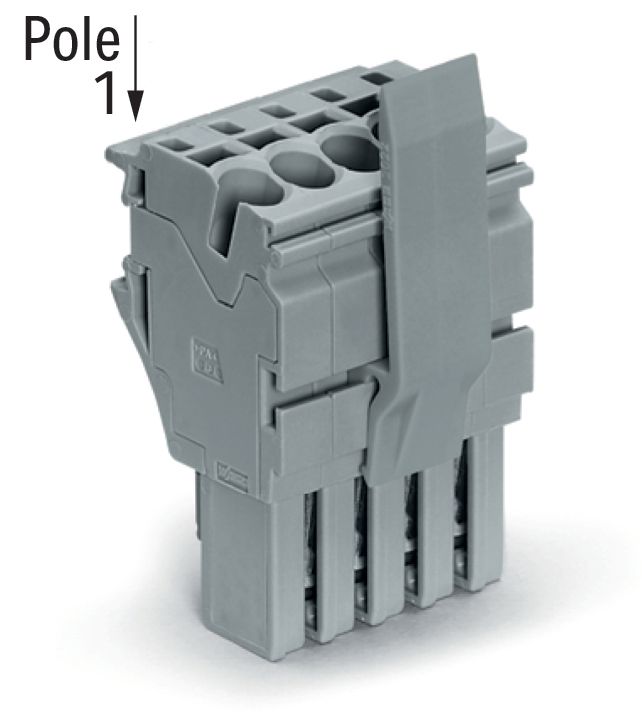

WAGO Verbindungsklemme 7p gr Serie 2022 24A 0,25-4qmm Thermopl 36,4mm Federzugans
Produktinformationen des Herstellers
1-Leiter-Federleiste: Push-in CAGE CLAMP : 4 mm²: Rastermaß 5,2 mm: 7-polig: mittige Verriegelungsklinke: 4,00 mm²: grau Federleiste/Buchse Serie 2022 mit Push-in CAGE CLAMP Die Federleiste/Buchse hat die Artikelnummer 2022-107/123-000 und bietet eine saubere ordentliche Elektroinstallation. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 10 bis 12 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die Push-in CAGE CLAMP -Technologie genutzt. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (36,4 x 48,9 x 27,2) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Durch ein Betätigungswerkzeug wird diese
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 690 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 36.4 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Halogenfrei | ja |
| Höhe | 48.9 mm |
| Polzahl | 7 |
| Tiefe | 22.4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Verbindungsklemme 7p gr Serie 2022 24A 0,25-4qmm Thermopl 36,4mm Federzugans
Produktinformationen des Herstellers
1-Leiter-Federleiste: Push-in CAGE CLAMP : 4 mm²: Rastermaß 5,2 mm: 7-polig: mittige Verriegelungsklinke: 4,00 mm²: grau Federleiste/Buchse Serie 2022 mit Push-in CAGE CLAMP Die Federleiste/Buchse hat die Artikelnummer 2022-107/123-000 und bietet eine saubere ordentliche Elektroinstallation. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 10 bis 12 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die Push-in CAGE CLAMP -Technologie genutzt. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (36,4 x 48,9 x 27,2) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Durch ein Betätigungswerkzeug wird diese
| Artikelnummer | 2759735 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2022-107/123-000 |
| Werksnummer | 2022-107/123-000 |
| EAN | 4066966667097 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
