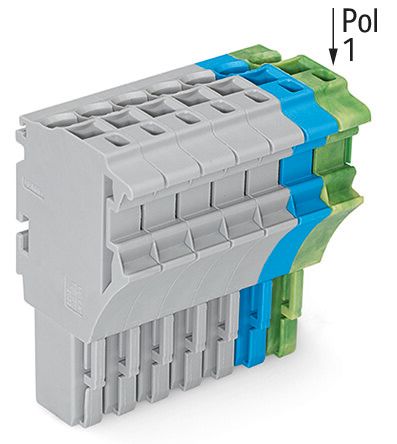

WAGO 2022-108/000-038
Verbindungsklemme 8p gr/b Serie 2022 24A 0,25-4qmm Thermopl 41,6mm Federzugans
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 690 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 41.6 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | mehrfarbig |
| Halogenfrei | ja |
| Höhe | 40.5 mm |
| Polzahl | 8 |
| Tiefe | 22.4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |

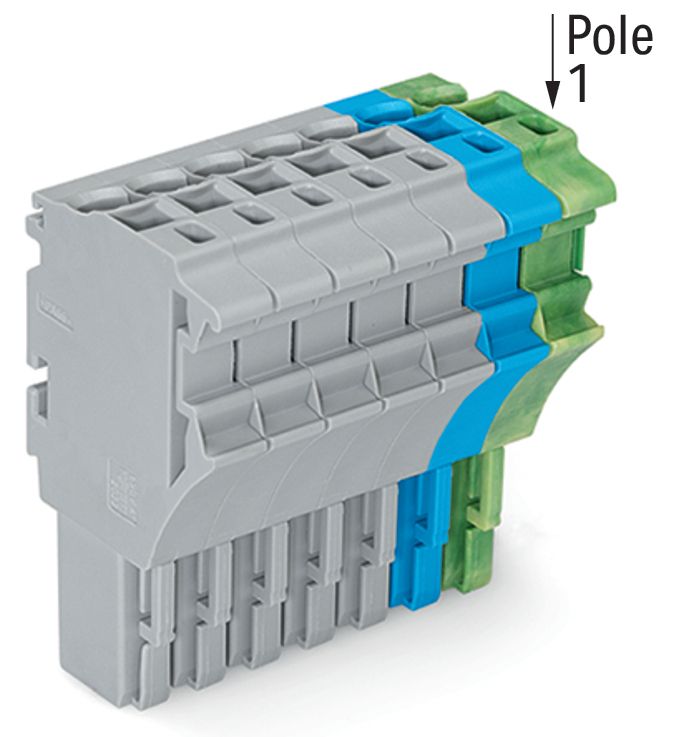

WAGO Verbindungsklemme 8p gr/b Serie 2022 24A 0,25-4qmm Thermopl 41,6mm Federzugans
Produktinformationen des Herstellers
1-Leiter-Federleiste: Push-in CAGE CLAMP : 4 mm²: Rastermaß 5,2 mm: 8-polig: 4,00 mm²: grau/blau/grün-gelb Federleiste/Buchse Serie 2022 mit Push-in CAGE CLAMP Bei dieser Federleiste/Buchse (Artikelnummer 2022-108/000-038) ist eine ordentliche Elektroinstallation der Schwerpunkt. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der Push-in CAGE CLAMP -Technologie ausgerüstet. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (41,6 x 40,5 x 22,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Für diese Federleiste/Buchse
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 690 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 41.6 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | mehrfarbig |
| Halogenfrei | ja |
| Höhe | 40.5 mm |
| Polzahl | 8 |
| Tiefe | 22.4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Verbindungsklemme 8p gr/b Serie 2022 24A 0,25-4qmm Thermopl 41,6mm Federzugans
Produktinformationen des Herstellers
1-Leiter-Federleiste: Push-in CAGE CLAMP : 4 mm²: Rastermaß 5,2 mm: 8-polig: 4,00 mm²: grau/blau/grün-gelb Federleiste/Buchse Serie 2022 mit Push-in CAGE CLAMP Bei dieser Federleiste/Buchse (Artikelnummer 2022-108/000-038) ist eine ordentliche Elektroinstallation der Schwerpunkt. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der Push-in CAGE CLAMP -Technologie ausgerüstet. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (41,6 x 40,5 x 22,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Für diese Federleiste/Buchse
| Artikelnummer | 2759742 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2022-108/000-038 |
| Werksnummer | 2022-108/000-038 |
| EAN | 4066966676662 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

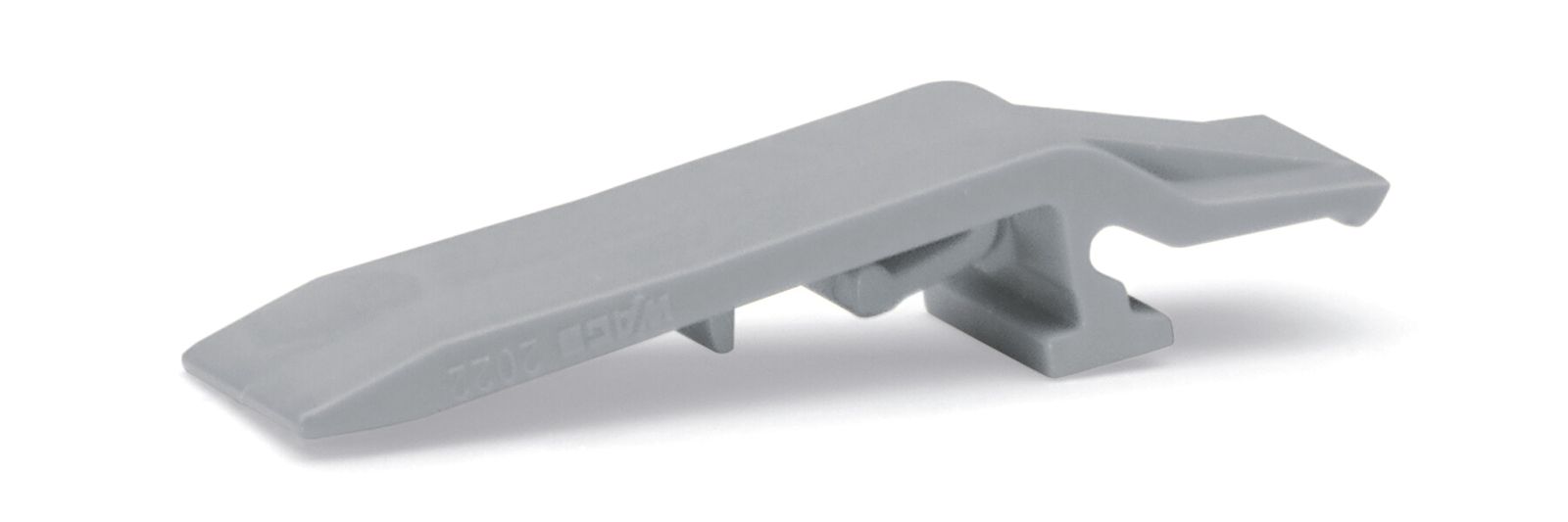

249-116
