WAGO 750-1402
Digital I/O-Modul DC Serie 750 18-31,2V 16Eing Federzugans
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der digitalen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 16 |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | ohne |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Breite | 12 mm |
| Eingangsstrom bei Signal 1 | 2.4 mA |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 73 mm |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Systemkomponente | ja |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 18 - 31.2 V |
| Verzögerungszeit bei Signalwechsel | 0.2 - 0.2 ms |
| Zulässige Spannung am Ausgang | 0 - 0 V |
| Zulässige Spannung am Eingang | 18 - 31.2 V |
WAGO Digital I/O-Modul DC Serie 750 18-31,2V 16Eing Federzugans
Produktinformationen des Herstellers

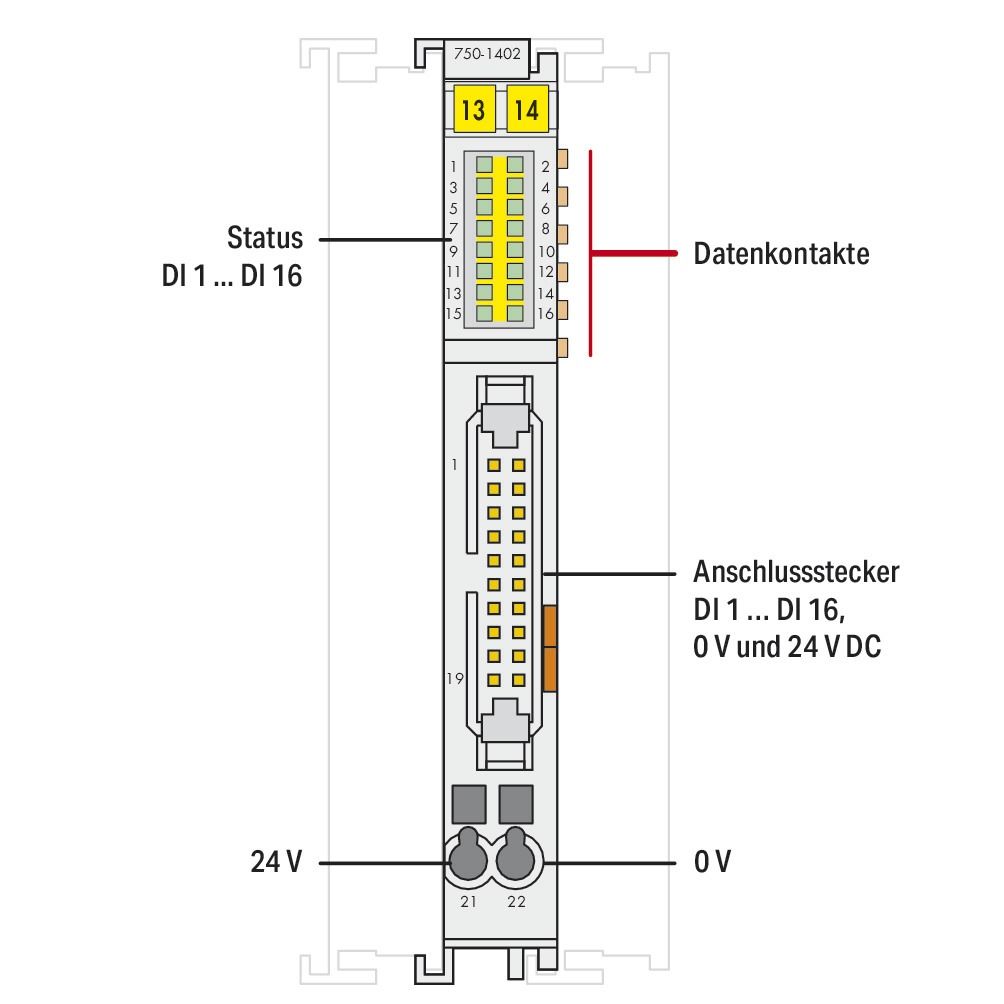

16-Kanal-Digitaleingang, DC 24 V, 3 ms, Negativschaltend, Flachbandkabel Das Digitaleingangsmodul verfügt bei nur 12 mm Baubreite über 16 Kanäle. Es erfasst binäre Steuersignale aus dem Feldbereich, z. B. von Sensoren, Gebern, Schaltern oder Näherungsschaltern. Das Modul ermöglicht den Anschluss von Elektronikbausteinen über ein 20-poliges Flachbandkabel. Die 24V-Versorgungsspannung für die Bausteine kann über zwei CAGE CLAMP -Anschlüsse eingespeist werden. Jedem Eingangskanal ist zur Störunterdrückung ein RC-Filter mit einer Zeitkonstanten von 3,0 ms vorgeschaltet. Der Signalzustand jedes Kanals wird mit einer grünen Status-LED angezeigt. Feld- und Systemebene sind galvanisch voneinander getrennt.
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der digitalen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 16 |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | ohne |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Breite | 12 mm |
| Eingangsstrom bei Signal 1 | 2.4 mA |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 73 mm |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Systemkomponente | ja |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 18 - 31.2 V |
| Verzögerungszeit bei Signalwechsel | 0.2 - 0.2 ms |
| Zulässige Spannung am Ausgang | 0 - 0 V |
| Zulässige Spannung am Eingang | 18 - 31.2 V |
WAGO Digital I/O-Modul DC Serie 750 18-31,2V 16Eing Federzugans
Produktinformationen des Herstellers
16-Kanal-Digitaleingang, DC 24 V, 3 ms, Negativschaltend, Flachbandkabel Das Digitaleingangsmodul verfügt bei nur 12 mm Baubreite über 16 Kanäle. Es erfasst binäre Steuersignale aus dem Feldbereich, z. B. von Sensoren, Gebern, Schaltern oder Näherungsschaltern. Das Modul ermöglicht den Anschluss von Elektronikbausteinen über ein 20-poliges Flachbandkabel. Die 24V-Versorgungsspannung für die Bausteine kann über zwei CAGE CLAMP -Anschlüsse eingespeist werden. Jedem Eingangskanal ist zur Störunterdrückung ein RC-Filter mit einer Zeitkonstanten von 3,0 ms vorgeschaltet. Der Signalzustand jedes Kanals wird mit einer grünen Status-LED angezeigt. Feld- und Systemebene sind galvanisch voneinander getrennt.
| Artikelnummer | 4503210 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 750-1402 |
| Werksnummer | 750-1402 |
| EAN | 4045454898250 |
| Zolltarifnummer | 85389099 |
| Lagerart | Beschaffungsware |
