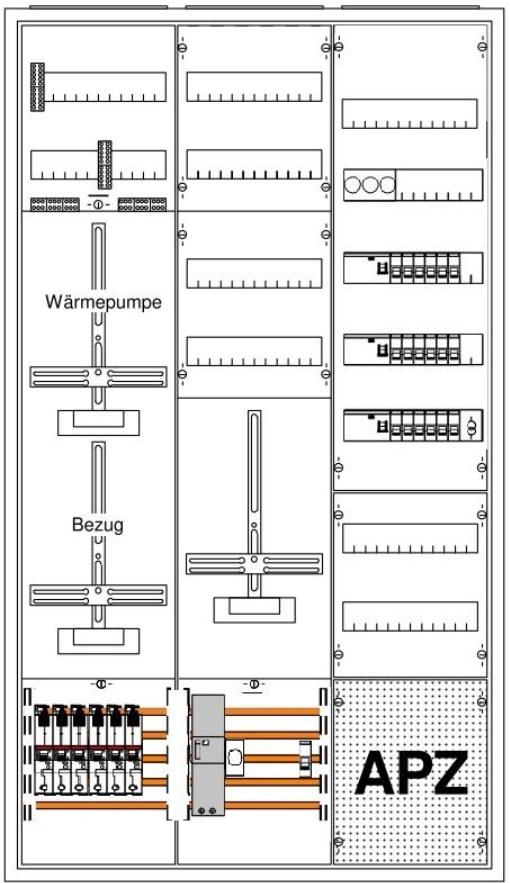

EFH-Komplettschrank

SH-Netz

nach VDE AR-N 4100:2019-04, VDE 0100 T443/534 u. DIN 18015-1:2020-05

3x Zählerkreuz,1x SH50A, 1x SH35A Wärmepumpe

10mm² Zählerverdraht.,1x Abgang UV/PV/etc.

• 1 x Hauptleitungsschutzschalter SH50A für Bezug
• 1 x Hauptleitungsschutzschalter SH35A für Wärmepumpe
• 1 x Kombiableiter Type 1+2+3 für Sammelschiene
• 1 x Vorsicherung LS/6A, 25kA für intelligente Messsysteme
• 1 x Vorsicherung D01/6A, 25kA für Tarifsteuergerät
• 3 x FI-Schalter 4-polig 40/0,03A
• 18 x Sicherungsautomat mit Steckklemmen, B16A, 1polig
• 1 x Sicherungselement DO2/3polig, Direktanschluss
• 1 x Klingeltrafo mit Ausschalter
• 1 x 3pol. Steckerbuchse verlegt und angeschlossen in APZ-Feld
• 1 x 3pol. Steckerbuchse verlegt und angeschlossen in Raum für Zusatzanwendung (RfZ)
• 1 x Datenleitung CAT6 mit RJ45 Buchsen verlegt und angeschlossen im APZ-Feld und Raum für Zusatzanwendung (RfZ)

# Anschlussfertig verdrahtet, inkl. Beschriftung und Stromlaufplan

# Die Absicherung und Steuerung der Wärmepumpe ist bauseits individuell

einbaubar

Gehäuse: ABB

FI + LS: ABB
