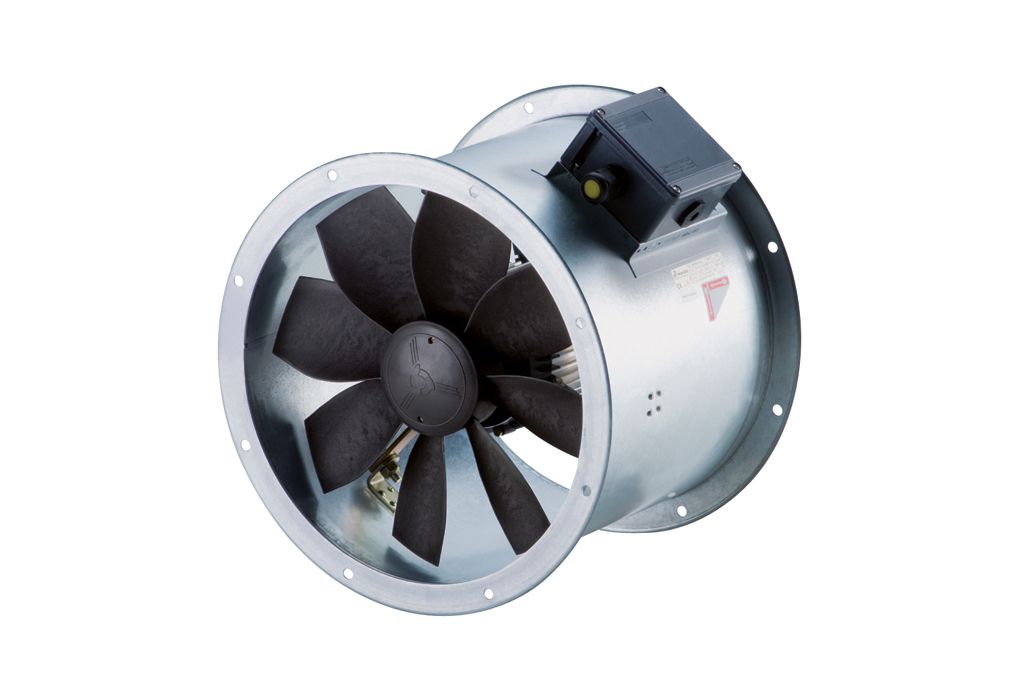

<p>Produktausführung</p><p> - Für Einsatztemperaturen von -40 °C <= Ta <= +60 °C.</p><p></p><p>Besondere Eigenschaften</p><p> - Axial-Rohrventilator, explosionsgeschützt, Medium Gas.</p><p> - Explosionsschutz und Zulassungen nach ATEX und IECEx.</p><p> - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.</p><p> - Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C.</p><p> - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.</p><p> - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.</p><p> - Für Zone 1 und 2.</p><p> - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.</p><p> - Schutzart IP 64.</p><p> - Für Be- oder Entlüftung umschaltbar.</p><p> - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155.</p><p> - Zur einfachen und direkten Montage in ein Rohrsystem.</p><p> - Einbau in jeder Lage möglich.</p><p></p><p>Laufrad</p><p> - Axiallaufrad aus leitfähigem Kunststoff.</p><p> - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.</p><p></p><p>Förderrichtung</p><p> - Die Förderrichtung ist gekennzeichnet.</p><p> - Standard Abluftbetrieb, Förderrichtung über Motor saugend.</p><p></p><p>Motor</p><p> - Robuster Drehstrommotor mit Kugellager, wartungsfrei.</p><p> - Reversierbar.</p><p> - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.</p><p> - Betriebsart S1 (Dauerbetrieb).</p><p> - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex...</p><p> - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.</p><p> - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.</p><p></p><p>Elektrischer Anschluss</p><p> - Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung.</p><p></p><p>Sicherheitshinweise</p><p> - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.</p><p></p><p>Artikel:</p><p>DZR 30/2 B Ex e</p><p> - Fördervolumen: 3410 m3/h</p><p> - Drehzahl: 2910 1/min</p><p> - Laufradtyp: axial</p><p> - Drehzahlsteuerbar: ja</p><p> - Reversierbarkeit: ja</p><p> - Spannungsart: Drehstrom</p><p> - Bemessungsspannung: 400 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 240 W</p><p> - cosphi: 0,73</p><p> - INenn: 0,46 A</p><p> - Imax bei UNenn: 0,89 A</p><p> - Schutzart: IP 64</p><p> - Wärmeklasse: F</p><p> - Einbaulage: senkrecht / waagerecht</p><p> - Material: Stahlblech, verzinkt</p><p> - Material Gehäuse: Stahlblech, verzinkt</p><p> - Farbe: verzinkt</p><p> - Gewicht: 12,3 kg</p><p> - Gewicht mit Verpackung: 13,22 kg</p><p> - Nennweite: 300 mm</p><p> - Breite: 424 mm</p><p> - Höhe: 424 mm</p><p> - Tiefe: 300 mm</p><p> - Breite mit Verpackung: 425 mm</p><p> - Höhe mit Verpackung: 430 mm</p><p> - Tiefe mit Verpackung: 330 mm</p><p> - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G</p><p> - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb</p><p> - Ta-Umgebungstemperatur: -40 °C <= Ta <= +60 °C</p><p> - IA/IN: 8,5</p><p> - Zeit tA: 85 sek</p><p> - Betriebsart: S1</p><p> - PTC DIN 44082: M 100</p><p> - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X</p><p> - Temperaturklasse: T3</p><p> - Wärmeklasse von Isolierstoffen Th. Cl.:
