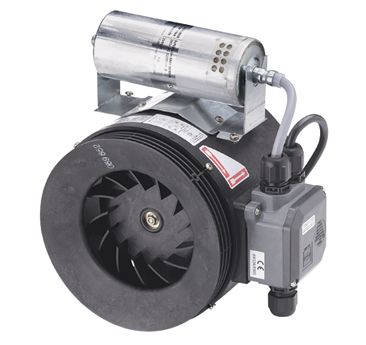

<p>Ausführung</p><p> - Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb.</p><p> - Geeignet für die Temperaturklasse T1 bis T3 (200°C).</p><p> - Reduzierstücke auf Nennweite DN 200 im Lieferumfang enthalten.</p><p></p><p>Besondere Eigenschaften</p><p> - Halbradial-Rohrventilator, explosionsgeschützt, Medium Gas.</p><p> - Explosionsschutz und Zulassungen nach ATEX und IECEx.</p><p> - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.</p><p> - Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C.</p><p> - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.</p><p> - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.</p><p> - Für Zone 1 und 2.</p><p> - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.</p><p> - Schutzart IP 64.</p><p> - Wechselstromausführung.</p><p> - Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch.</p><p> - Kompakte Bauform für platzbeengte Einbauverhältnisse.</p><p> - Zur Montage in ein Rohrsystem.</p><p> - Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist.</p><p> - Einbau in jeder Lage möglich.</p><p></p><p>Laufrad</p><p> - Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig.</p><p> - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.</p><p></p><p>Förderrichtung</p><p> - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.</p><p></p><p>Motor</p><p> - Robuster Motor mit Kugellager, wartungsfrei.</p><p> - Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut.</p><p> - Betriebsart S1 (Dauerbetrieb).</p><p></p><p>Montagehinweise</p><p> - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.</p><p> - Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör.</p><p> - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM Ex verwenden.</p><p> - Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten.</p><p></p><p>Elektrischer Anschluss</p><p> - Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung.</p><p></p><p>Sicherheitshinweise</p><p> - Keine Drehzahlregelung zulässig.</p><p> - Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben.</p><p> - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM Ex anbringen.</p><p></p><p>Artikel:</p><p>ERM 22 Ex e</p><p> - Fördervolumen: 560 m3/h</p><p> - Drehzahl: 2860 1/min</p><p> - Laufradtyp: halbradial</p><p> - Drehzahlsteuerbar: nein</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 200 W</p><p> - cosphi: 0,92</p><p> - INenn: 0,92 A</p><p> - Imax bei UNenn: 0,92 A</p><p> - Schutzart: IP 64</p><p> - Wärmeklasse: B</p><p> - Netzzuleitung: 3 / 1,5 mm2</p><p> - Einbaulage: senkrecht / waagerecht</p><p> - Material Gehäuse: Kunststoff</p><p> - Material Laufrad: Kunststoff</p><p> - Farbe: signalschwarz, ähnlich RAL 9004</p><p> - Gewicht: 6,5 kg</p><p> - Gewicht mit Verpackung: 7,5 kg</p><p> - Nennweite: 200 mm</p><p> - Breite: 306 mm</p><p> - Höhe: 310 mm</p><p> - Tiefe: 269 mm</p><p> - Breite mit Verpackung: 340 mm</p><p> - Höhe mit Verpackung: 310 mm</p><p> - Tiefe mit Verpackung: 340 mm</p><p> - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G</p><p> - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb</p><p> - Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C</p><p> - IA/IN: 3,1</p><p> - Zeit tE: 30</p><p> - Betriebsart: S1</p><p> - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0055 X, IECEx EPS 19.0025X</p><p> - Temperaturklasse: T3</p><p> - Kondensator Kapazität / Spannung: 12µF/280V</p><p> - Wärmeklasse von
