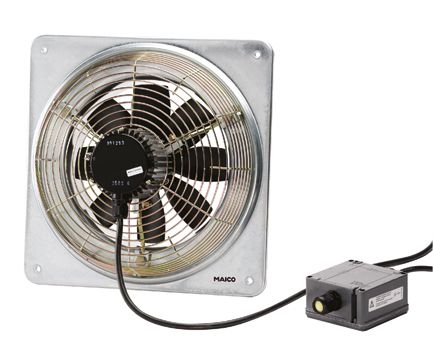

<p>Produktausführung</p><p> - Wechselstrommotor</p><p> - Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db.</p><p> - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.</p><p></p><p>Besondere Eigenschaften</p><p> - Axial-Wandventilator, explosionsgeschützt, Medium Staub.</p><p> - Explosionsschutz und Zulassungen nach ATEX und IECEx.</p><p> - Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert.</p><p> - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.</p><p> - Für Zonen 21 und 22.</p><p> - Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit.</p><p> - Schutzart IP 64.</p><p> - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.</p><p> - Einbau in jeder Lage möglich.</p><p></p><p>Typenreihe</p><p> - EZQ / DZQ .. Ex t mit quadratischer Wandplatte.</p><p> - EZS / DZS .. Ex t mit Stahlwandring.</p><p></p><p>Laufrad</p><p> - Axiallaufrad aus leitfähigem Kunststoff.</p><p> - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.</p><p></p><p>Förderrichtung</p><p> - Die Förderrichtung ist gekennzeichnet.</p><p> - Standard Abluftbetrieb, Förderrichtung über Motor saugend.</p><p></p><p>Wechselstrommotor</p><p> - Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut.</p><p> - Betriebsart S1 (Dauerbetrieb).</p><p> - Nicht reversierbar.</p><p> - Keine Drehzahlregelung zulässig.</p><p> - Überlastungsschutz mit MAICO-Motorschutzschalter MVEx 0,4 gewährleisten.</p><p></p><p>Elektrischer Anschluss</p><p> - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang.</p><p> - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang.</p><p> - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.</p><p></p><p>Artikel:</p><p>EZQ 20/4 E Ex t</p><p> - Ausführung: Quadratische Wandplatte</p><p> - Fördervolumen: 440 m3/h</p><p> - Drehzahl: 1340 1/min</p><p> - Drehzahlsteuerbar: nein</p><p> - Reversierbarkeit: nein</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 45 W</p><p> - cosphi: 0,61</p><p> - INenn: 0,33 A</p><p> - Imax bei UNenn: 0,34 A</p><p> - Schutzart: IP 64</p><p> - Wärmeklasse: B</p><p> - Einbauart: Aufputz</p><p> - Material: Stahlblech, verzinkt</p><p> - Farbe: verzinkt</p><p> - Gewicht: 3,93 kg</p><p> - Gewicht mit Verpackung: 5,04 kg</p><p> - Nennweite: 200 mm</p><p> - Breite: 345 mm</p><p> - Höhe: 345 mm</p><p> - Tiefe: 170,5 mm</p><p> - Breite mit Verpackung: 420 mm</p><p> - Höhe mit Verpackung: 420 mm</p><p> - Tiefe mit Verpackung: 300 mm</p><p> - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D</p><p> - EX-Bezeichnung nach Norm: Ex tb IIIB T200°C Db IP64 / Ex h IIIB T200°C Db</p><p> - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C</p><p> - IA/IN: 1,5</p><p> - Zeit tE: 300 sek</p><p> - Betriebsart: S1</p><p> - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X</p><p> - Temperaturklasse: T200°C</p><p> - Wärmeklasse von Isolierstoffen Th. Cl.:
