Schneider A9D17316
FI/LS-Schutzschalter C16 3p 0,03A A 10kA 3TE 3p 415V
| Abschaltcharakteristik | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Bemessungsspannung | 415 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 3 |
| Einbautiefe | 45 mm |
| Energiebegrenzungsklasse | 1 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 Hz |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 kA |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Verlustleistung | 4.9 W |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
Schneider FI/LS-Schutzschalter C16 3p 0,03A A 10kA 3TE 3p 415V
Produktinformationen des Herstellers
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iC60H, 10kA (IEC/EN 61009-1 und IEC/EN 61009-2-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD), OF/SD-Schalter mit Ti24-Schnittstelle zur Zustandsmeldung an eine speicherprogrammierbare Steuerung (iOF/SD24). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IC60H erfüllt folgende Normen- IEC/EN 61009-1, IEC/EN 61009-2-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe
| Abschaltcharakteristik | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Bemessungsspannung | 415 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 3 |
| Einbautiefe | 45 mm |
| Energiebegrenzungsklasse | 1 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 Hz |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 kA |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Verlustleistung | 4.9 W |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
Schneider FI/LS-Schutzschalter C16 3p 0,03A A 10kA 3TE 3p 415V
Produktinformationen des Herstellers
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iC60H, 10kA (IEC/EN 61009-1 und IEC/EN 61009-2-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD), OF/SD-Schalter mit Ti24-Schnittstelle zur Zustandsmeldung an eine speicherprogrammierbare Steuerung (iOF/SD24). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IC60H erfüllt folgende Normen- IEC/EN 61009-1, IEC/EN 61009-2-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe
| Artikelnummer | 4605728 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | A9D17316 |
| Werksnummer | A9D17316 |
| EAN | 3606481157942 |
| Zolltarifnummer | 85362010 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

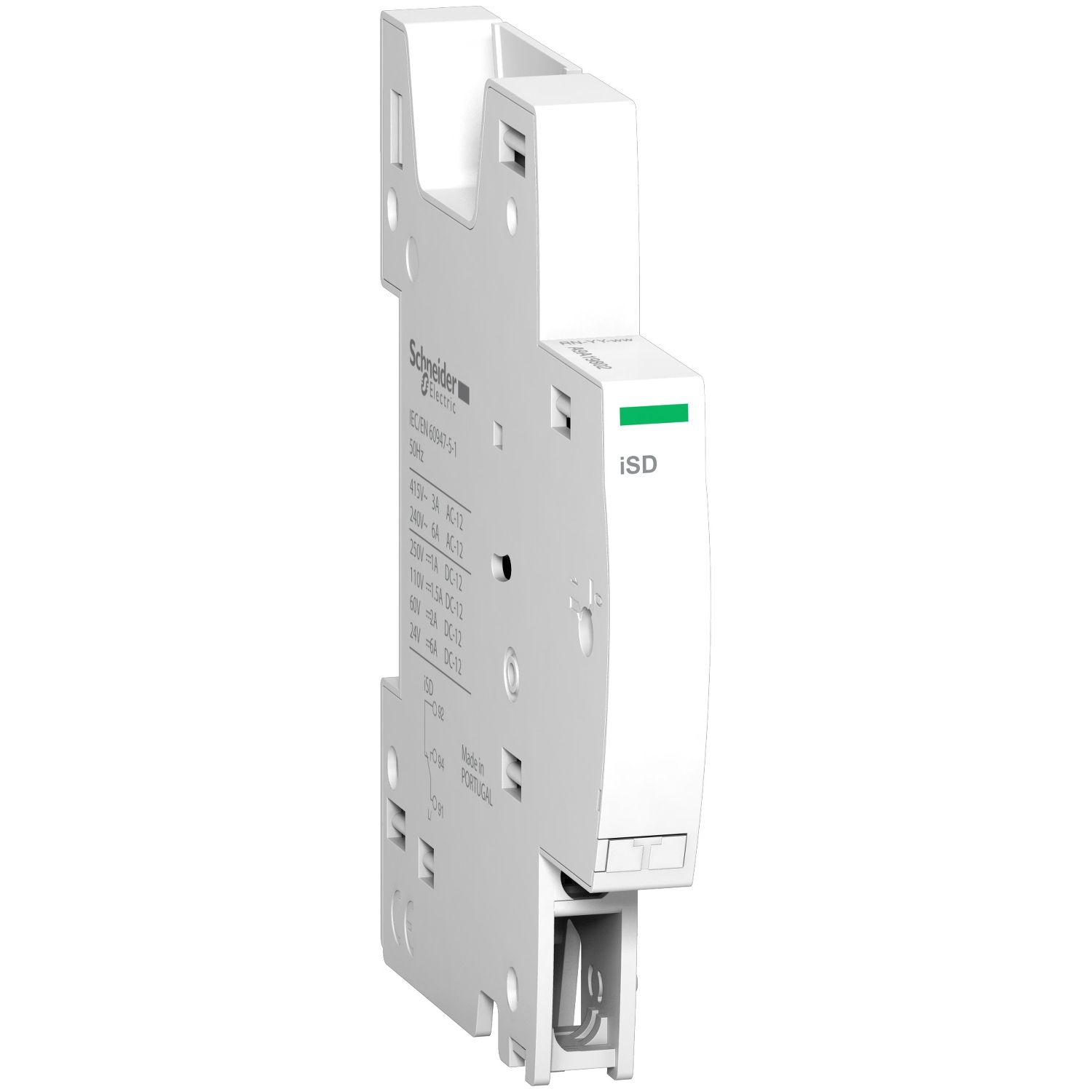

A9A19802
Fehlerschalter 1W FI/LS-Schalt 6A 250V Hilfsschalter/Fehlersignalschalter 0,5TE
Fehlerschalter 1W FI/LS-Schalt 6A 250V Hilfsschalter/Fehlersignalschalter 0,5TE
Artikelnummer
4605743
K.-Art.-Nr.

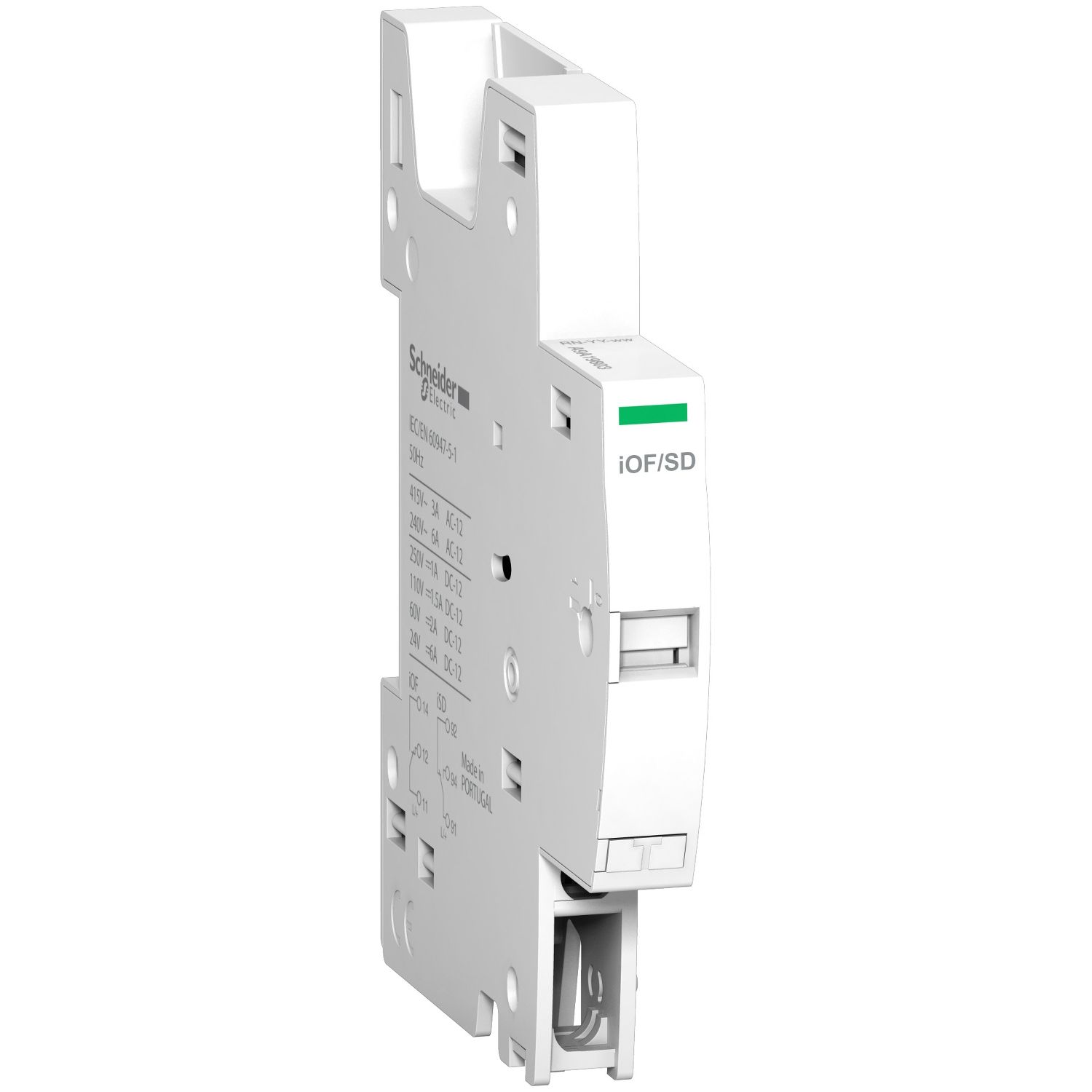

A9A19803
Fehlerschalter 1W FI/LS-Schalt 6A 250V Hilfsschalter/Fehlersignalschalter 0,5TE
Fehlerschalter 1W FI/LS-Schalt 6A 250V Hilfsschalter/Fehlersignalschalter 0,5TE
Artikelnummer
4605744
K.-Art.-Nr.

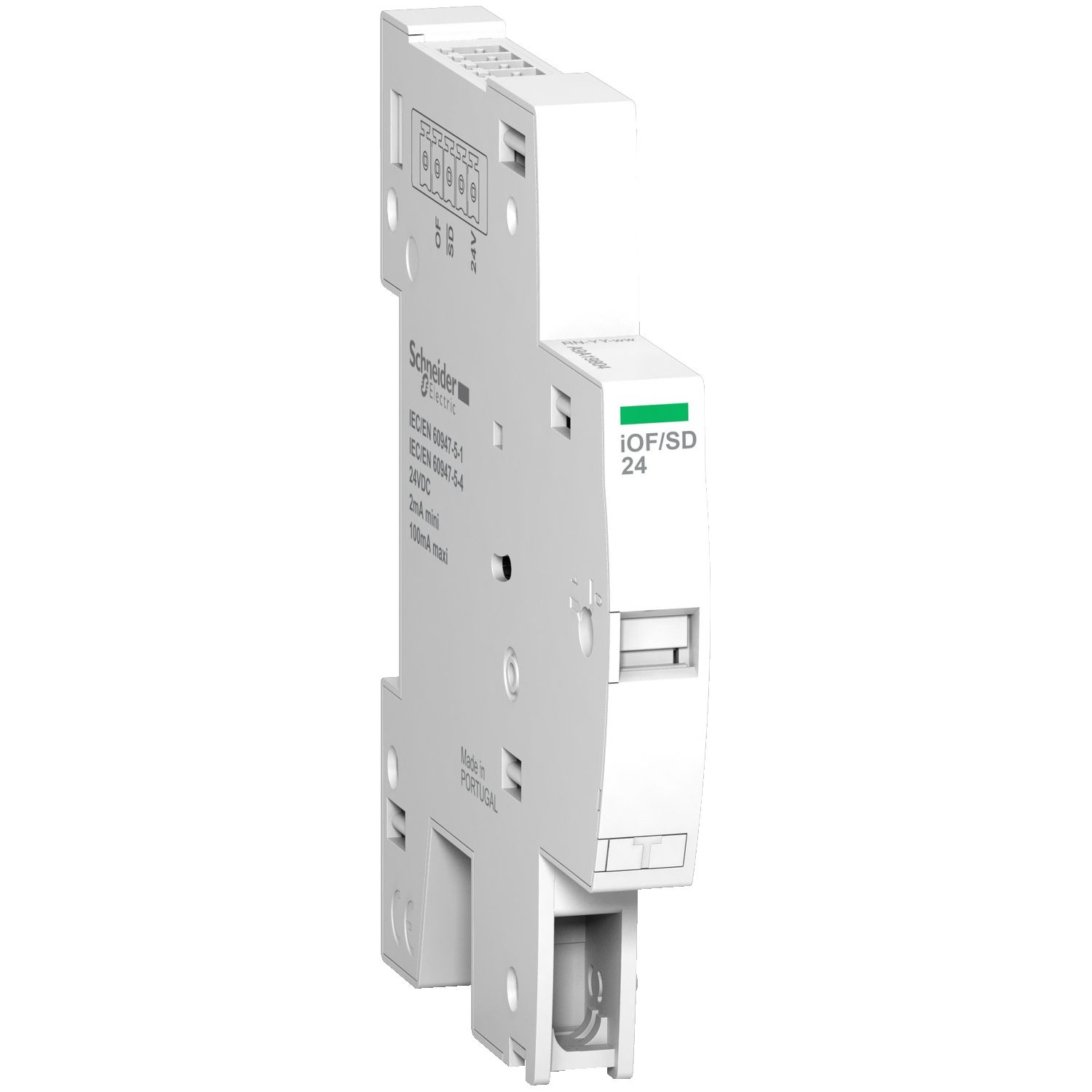

A9A19804
