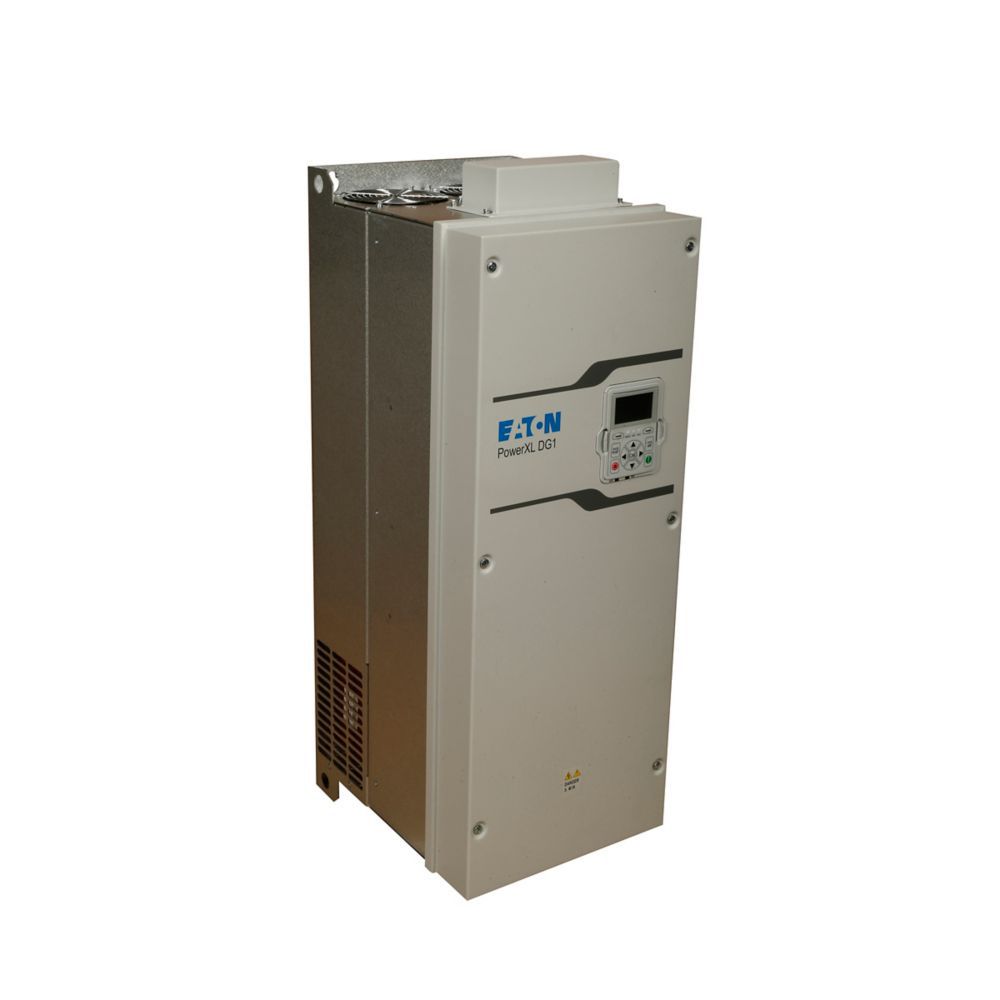

Eaton DG1-32170FB-C21C
Frequenzumrichter lin=90k 208-240V E3ph A3ph 400Hz 50/60Hz quad=55kW IP21 10%F
Eaton DG1-32170FB-C21C
Frequenzumrichter lin=90k 208-240V E3ph A3ph 400Hz 50/60Hz quad=55kW IP21 10%F
Artikelnummer
2048604
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der analogen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 8 |
| Art des Umrichters | U-Umrichter |
| Ausgangsphasenzahl | 3 |
| Breite | 290 mm |
| Bremschopper integriert | ja |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 888 mm |
| Leistungsaufnahme | 1724 W |
| Max. Ausgangsfrequenz | 400 Hz |
| Max. Ausgangsspannung | 230 V |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 90 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 55 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Nennausgangsstrom I2N | 170 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 208 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 10 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP21 |
| Schutzart (NEMA) | 1 |
| Tiefe | 344 mm |
| Unterstützt Protokoll für BACnet | ja |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für TCP/IP | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Eaton Frequenzumrichter lin=90k 208-240V E3ph A3ph 400Hz 50/60Hz quad=55kW IP21 10%F
Produktinformationen des Herstellers
Frequenzumrichter, Typkenner: DG1, Bemessungsbetriebsspannung: Ue = 230 V AC, 3-phasig, 240 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 230 V AC, 3-phasig, 240 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 208 (-15%) - 240 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 170 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 10 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 211 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 230 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 45 kW, 110 % Überlast: P = 55 kW, 150 % Überlast: IM = 141 A, 110 % Überlast: IM = 173 A, Zugeordnete Motorleistung Hinweis: bei 230 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 60 HP, 110 % Überlast: P = 75 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 154 A, 110 % Überlast: IM = 192 A, Schutzart: IP21/NEMA1, Schnittstelle/Feldbus (eingebaut): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Feldbusanschaltung (optional): PROFIBUS, CANopen , DeviceNet, SmartWire-DT, Ausstattung: Funkentstörfilter, zusätzlicher Platinenschutz, mehrzeiliges Grafik-Display, Brems-Chopper, Zwischenkreisdrossel, Baugröße: FS5, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der analogen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 8 |
| Art des Umrichters | U-Umrichter |
| Ausgangsphasenzahl | 3 |
| Breite | 290 mm |
| Bremschopper integriert | ja |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 888 mm |
| Leistungsaufnahme | 1724 W |
| Max. Ausgangsfrequenz | 400 Hz |
| Max. Ausgangsspannung | 230 V |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 90 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 55 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Nennausgangsstrom I2N | 170 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 208 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 10 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP21 |
| Schutzart (NEMA) | 1 |
| Tiefe | 344 mm |
| Unterstützt Protokoll für BACnet | ja |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für TCP/IP | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Eaton Frequenzumrichter lin=90k 208-240V E3ph A3ph 400Hz 50/60Hz quad=55kW IP21 10%F
Produktinformationen des Herstellers
Frequenzumrichter, Typkenner: DG1, Bemessungsbetriebsspannung: Ue = 230 V AC, 3-phasig, 240 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 230 V AC, 3-phasig, 240 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 208 (-15%) - 240 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 170 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 10 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 211 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 230 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 45 kW, 110 % Überlast: P = 55 kW, 150 % Überlast: IM = 141 A, 110 % Überlast: IM = 173 A, Zugeordnete Motorleistung Hinweis: bei 230 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 60 HP, 110 % Überlast: P = 75 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 154 A, 110 % Überlast: IM = 192 A, Schutzart: IP21/NEMA1, Schnittstelle/Feldbus (eingebaut): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Feldbusanschaltung (optional): PROFIBUS, CANopen , DeviceNet, SmartWire-DT, Ausstattung: Funkentstörfilter, zusätzlicher Platinenschutz, mehrzeiliges Grafik-Display, Brems-Chopper, Zwischenkreisdrossel, Baugröße: FS5, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN
| Artikelnummer | 2048604 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | DG1-32170FB-C21C |
| Werksnummer | 9701-5010-00P |
| EAN | 4015081734115 |
| Zolltarifnummer | 85044088 |
| Lagerart | Beschaffungsware |
