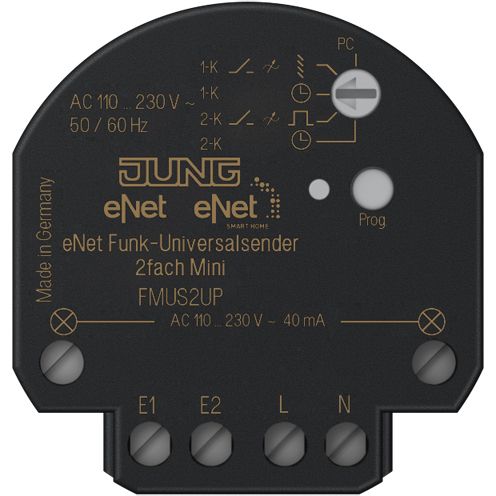

2fach Bestimmungsgemäßer Gebrauch Sender zur Funkübertragung von Schalt-, Dimm-, Jalousiefahr- und Szenenbefehlen Ansteuerung durch Taster, Schalter, Jalousietaster oder Jalousieschalter oder andere Geräte mit Tast- oder Schaltkontakt Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken Betrieb mit Funkaktoren aus dem eNet-System Produkteigenschaften Erkennen von Spannungspegeln und -wechseln am Eingang Sendeverhalten einstellbar Anschluss für Meldelampe – z.B. für Anschluss von Taster mit separatem Meldekontakt (Art.-Nr. 534 U) Anzeige Übertragungsstatus mit Status-LED oder Meldelampe Betriebsarten, einstellbar mit Betriebsartenschalter: 1fach Schalten/Dimmen/Jalousie 1fach Automatik-Funktion 2fach Schalten/Dimmen/Tastbetrieb 2fach Automatik-Funktion Mit eNet-Server einstellbar: Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0 Szenen: Alles-Ein, Alles-Aus, individuelle Szenen 2fach Jalousie Bediensperren Verbindungen einrichten freigegeben/gesperrt Status für Zwangsführung Repeaterfunktion Update der Gerätesoftware Ein- und Zweiflächenbedienung Die Bedienung von Funktionen oder elektrischen Verbrauchern hängt von der Anwendung und den angeschlossenen Komponenten ab. Bei Anschluss von Schaltern folgt die Bedienung der gewohnten Schalterfunktion. Bei Anschluss von Tastern sind zwei Bedienarten üblich: Einflächenbedienung Beleuchtung: Das Ein-/Ausschalten oder heller/dunkler Dimmen einer Beleuchtung erfolgt abwechselnd durch wiederholtes Betätigen der betreffenden Taste. Zweiflächenbedienung Beleuchtung: Zwei Tasten bilden ein Funktionspaar. Betätigen links schaltet/dimmt eine Beleuchtung ein/heller, Betätigen rechts aus/dunkler. Einflächenbedienung Jalousie: Das Aufwärts- oder Abwärtsfahren erfolgt abwechselnd durch wiederholtes Betätigen der betreffenden Taste. Zweiflächenbedienung Jalousie: Zwei Tasten bilden ein Funktionspaar. Betätigen links fährt eine Jalousie aufwärts, Betätigen rechts abwärts. Nennspannung: AC 110 ... 230 V ß, 50/60 Hz Standby-Leistung: 0,5 W Umgebungstemperatur: -25 ... +70 °C Eingänge Leitungslänge: max. 100 m Eingangsstrom bei Nennspannung: ca. 2 mA Signaldauer: min. 200 ms Ausgang Meldelampe Nennspannung (Schaltspannung): AC 110 ... 230 V ß Ausgangsstrom: 40 mA Anschlussart: Schraubklemmen eindrähtig: 1 x 0,75 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2 Maße (Ø x H): 53 x 23 mm Funkfrequenz: 868,0 ... 868,6 MHz Sendeleistung: max. 20 mW Sendereichweite im Freifeld: typ. 100 m
