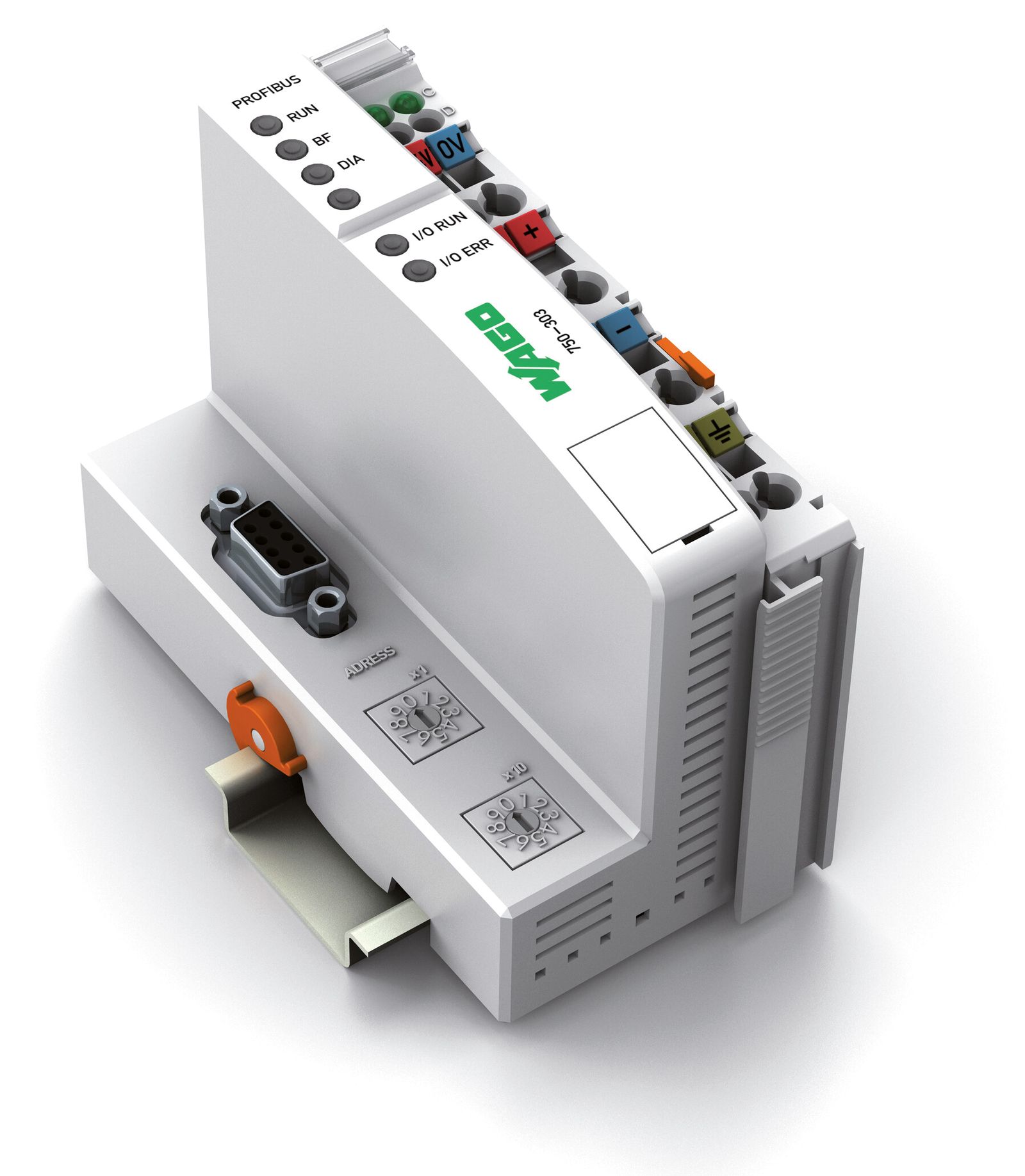

WAGO 750-303
Grundgerät Feldbus Serie 750 DC 1Steckpl Federzugans
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der Steckplätze | 1 |
| Art der Eingangsspannung | DC |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Breite | 51 mm |
| Eingangsspannung AC 50 Hz | 0 - 0 V |
| Eingangsspannung DC | 24 - 24 V |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Höhe | 65 mm |
| Max. Eingangsstrom DC | 0.5 A |
| Mit integrierter Stromversorgung | ja |
| Mit optischer Schnittstelle | ja |
| Schutzart (IP) | IP20 |
| Systemkomponente | ja |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
WAGO Grundgerät Feldbus Serie 750 DC 1Steckpl Federzugans
Produktinformationen des Herstellers
Feldbuskoppler PROFIBUS DP, 1. Generation, 12 MBd Dieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem PROFIBUS-Feldbus. Der Buskoppler erkennt alle gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln. Über den PROFIBUS-Feldbus wird das Abbild in den Speicher der verantwortlichen Steuerung eingeblendet. Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den PROFIBUS eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den PROFIBUS ausgegeben. Die Daten der analogen Module werden in der Reihenfolge ihrer Position nach dem Buskoppler in den automatisch erstellten Prozessabbild abgelegt. Die Bits der digitalen Module werden zu Bytes zusammengefügt und den analogen Daten angehängt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der Steckplätze | 1 |
| Art der Eingangsspannung | DC |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Breite | 51 mm |
| Eingangsspannung AC 50 Hz | 0 - 0 V |
| Eingangsspannung DC | 24 - 24 V |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Höhe | 65 mm |
| Max. Eingangsstrom DC | 0.5 A |
| Mit integrierter Stromversorgung | ja |
| Mit optischer Schnittstelle | ja |
| Schutzart (IP) | IP20 |
| Systemkomponente | ja |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
WAGO Grundgerät Feldbus Serie 750 DC 1Steckpl Federzugans
Produktinformationen des Herstellers
Feldbuskoppler PROFIBUS DP, 1. Generation, 12 MBd Dieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem PROFIBUS-Feldbus. Der Buskoppler erkennt alle gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln. Über den PROFIBUS-Feldbus wird das Abbild in den Speicher der verantwortlichen Steuerung eingeblendet. Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den PROFIBUS eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den PROFIBUS ausgegeben. Die Daten der analogen Module werden in der Reihenfolge ihrer Position nach dem Buskoppler in den automatisch erstellten Prozessabbild abgelegt. Die Bits der digitalen Module werden zu Bytes zusammengefügt und den analogen Daten angehängt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der
| Artikelnummer | 4989320 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 750-303 |
| Werksnummer | 750-303 |
| EAN | 4045454659431 |
| Zolltarifnummer | 85176200 |
| Lagerart | Beschaffungsware |
