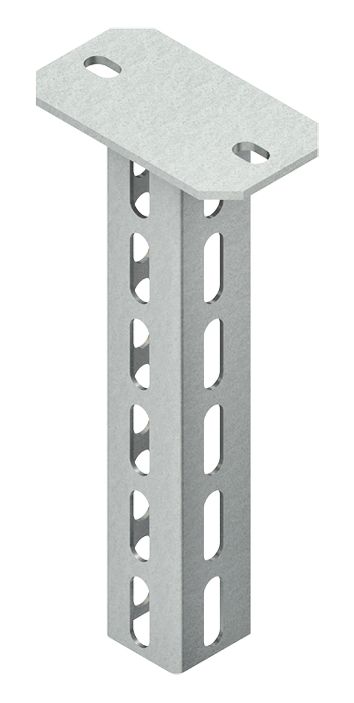

Niedax HU5050/1200
Hängestiel ST 1200mm U-Profil 4kN f.Funkterh
Niedax HU5050/1200
Hängestiel ST 1200mm U-Profil 4kN f.Funkterh
Artikelnummer
4840859
Umverpackung
1
| Ausführung | U-Profil |
|---|---|
| Einsatztemperatur | -20 - 120 °C |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 3.36061 kg |
| Länge | 1200 mm |
| Oberflächenschutz | feuerverzinkt |
| Profilbreite | 50 mm |
| Profilhöhe | 50 mm |
| Tragfähigkeit | 4 kN |
| Werkstoff | Stahl |
Niedax Hängestiel ST 1200mm U-Profil 4kN f.Funkterh
Produktinformationen des Herstellers

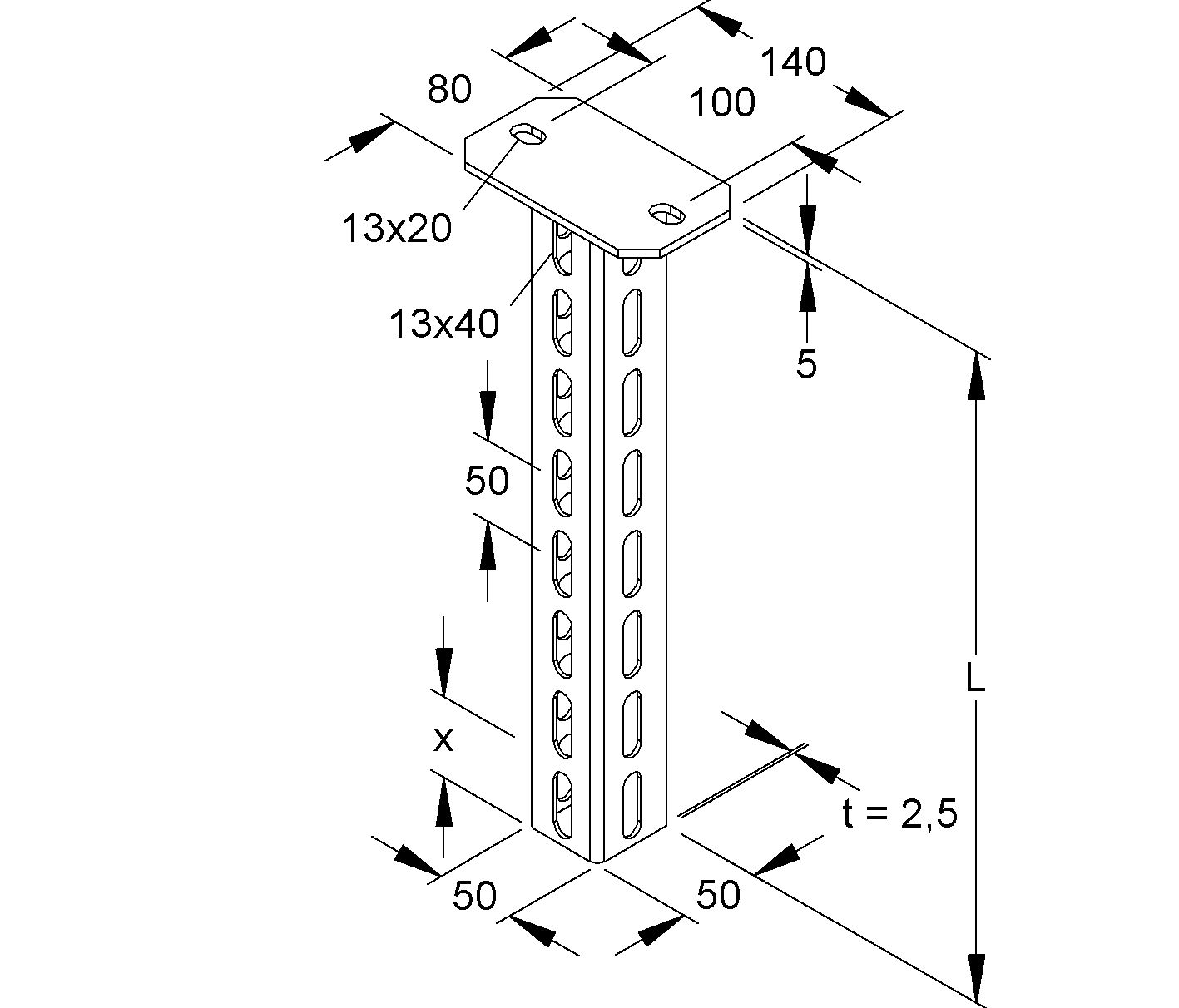

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) für Ausleger : KTA 100 - 600 (Funktionserhalt/MLAR) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1205 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN
| Ausführung | U-Profil |
|---|---|
| Einsatztemperatur | -20 - 120 °C |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 3.36061 kg |
| Länge | 1200 mm |
| Oberflächenschutz | feuerverzinkt |
| Profilbreite | 50 mm |
| Profilhöhe | 50 mm |
| Tragfähigkeit | 4 kN |
| Werkstoff | Stahl |
Niedax Hängestiel ST 1200mm U-Profil 4kN f.Funkterh
Produktinformationen des Herstellers
Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) für Ausleger : KTA 100 - 600 (Funktionserhalt/MLAR) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1205 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN
| Artikel | Aktionen |
|---|
| Artikelnummer | 4840859 |
|---|---|
| Hersteller | Niedax |
| Originalbezeichnung | HU5050/1200 |
| Werksnummer | HU5050/1200 |
| EAN | 4013339858927 |
| Zolltarifnummer | 73262000 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

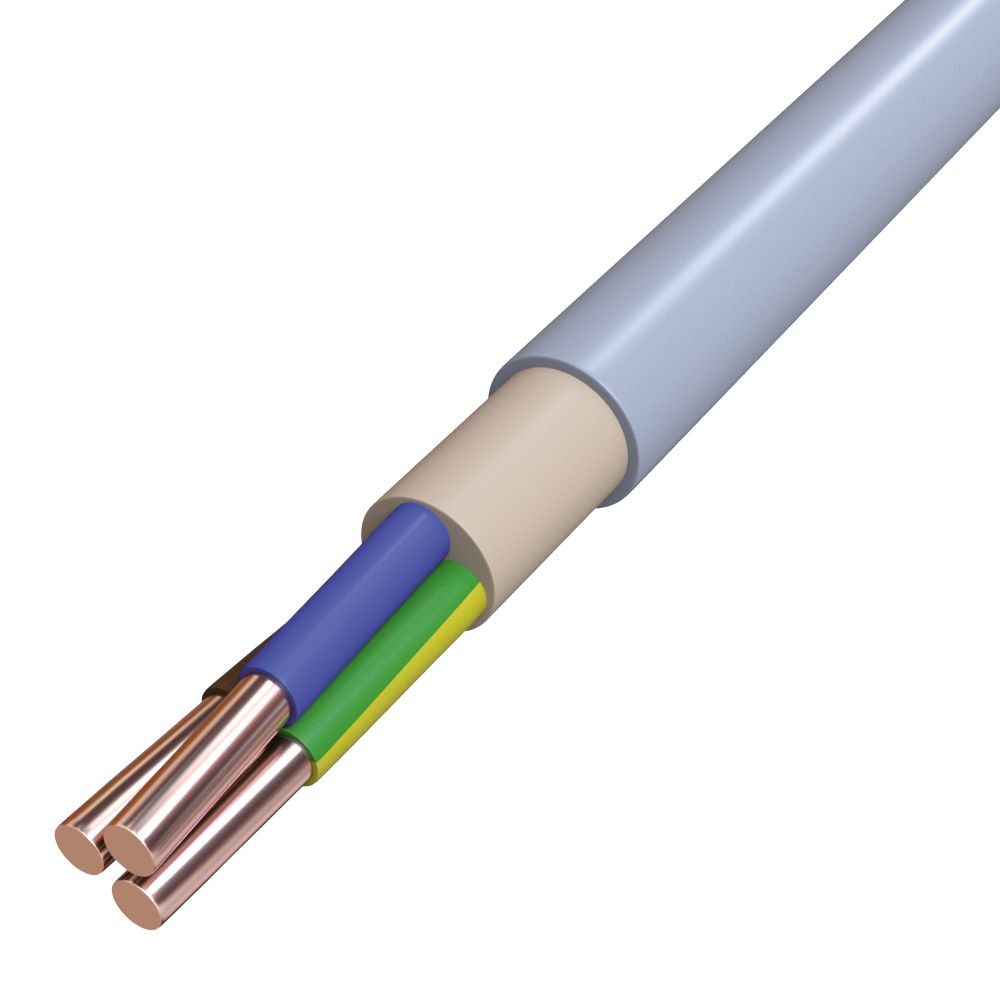

NYM-J3X1,5GR
