Eaton PN2-200
Hauptschalter 200A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 110kW/AC
Eaton PN2-200
Hauptschalter 200A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 110kW/AC
Artikelnummer
1423131
Umverpackung
1
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 110 kW |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 200 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
| Bemessungskurzzeitstromfestigkeit Icw | 3.5 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 185 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Polzahl | 3 |
| Schaltleistung bei 400 V | 0 kW |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
Eaton Hauptschalter 200A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 110kW/AC
Produktinformationen des Herstellers
Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 110 kW |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 200 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
| Bemessungskurzzeitstromfestigkeit Icw | 3.5 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 185 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Polzahl | 3 |
| Schaltleistung bei 400 V | 0 kW |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
Eaton Hauptschalter 200A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 110kW/AC
Produktinformationen des Herstellers
Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
| Artikel | Aktionen |
|---|
| Artikelnummer | 1423131 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | PN2-200 |
| Werksnummer | 266006 |
| EAN | 4015082660062 |
| Zolltarifnummer | 85362090 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

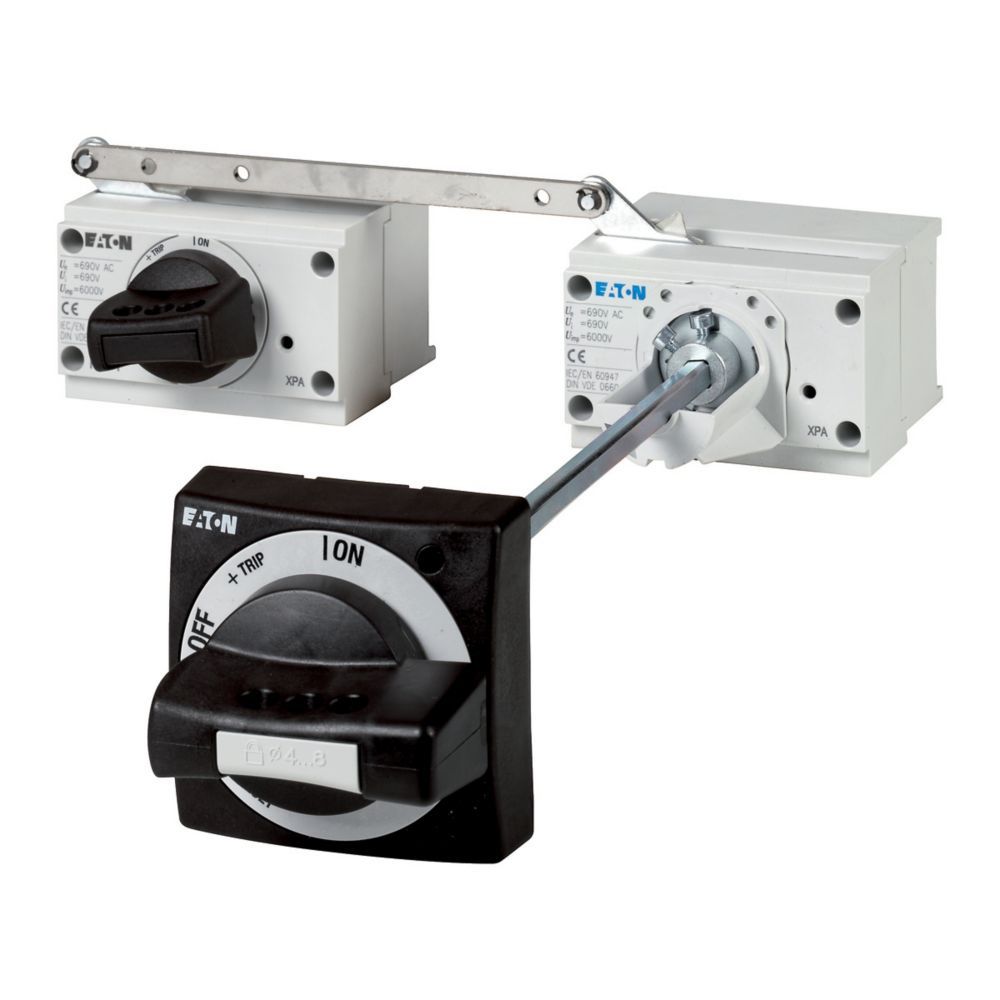

PN2-XPA
Handgriff sw f.Leistungsschalter Geeignet für Lasttrennschalter
Handgriff sw f.Leistungsschalter Geeignet für Lasttrennschalter
Artikelnummer
1423807
K.-Art.-Nr.
ZFS61-NZM7
Aussenwarnschild, deutsch Hinweis-Schild Kst si kleb Mit Warn-/Hinweistext
Aussenwarnschild, deutsch Hinweis-Schild Kst si kleb Mit Warn-/Hinweistext
Artikelnummer
2424704
K.-Art.-Nr.
NZM2-XDVG

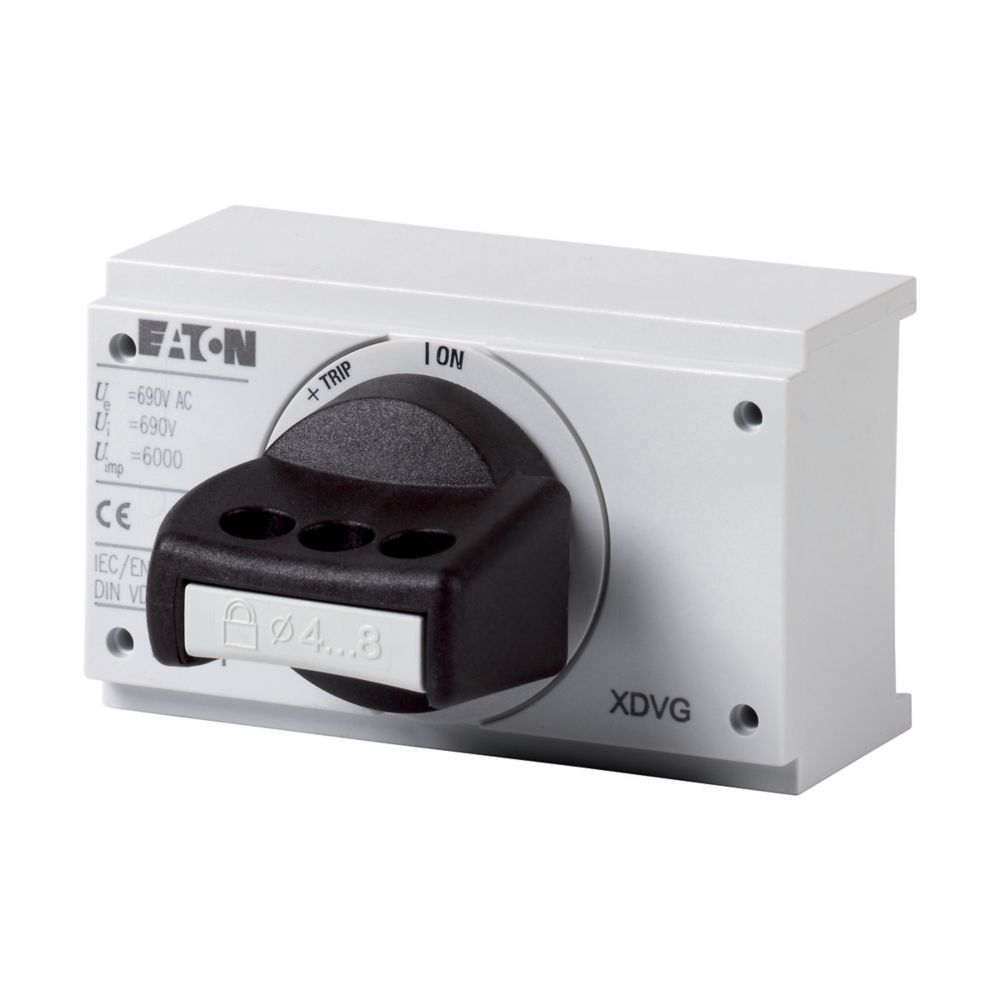

Handgriff sw f.Leistungsschalter Geeignet für Lasttrennschalter
Handgriff sw f.Leistungsschalter Geeignet für Lasttrennschalter
Artikelnummer
4041305
K.-Art.-Nr.
NZM2-XDVGR

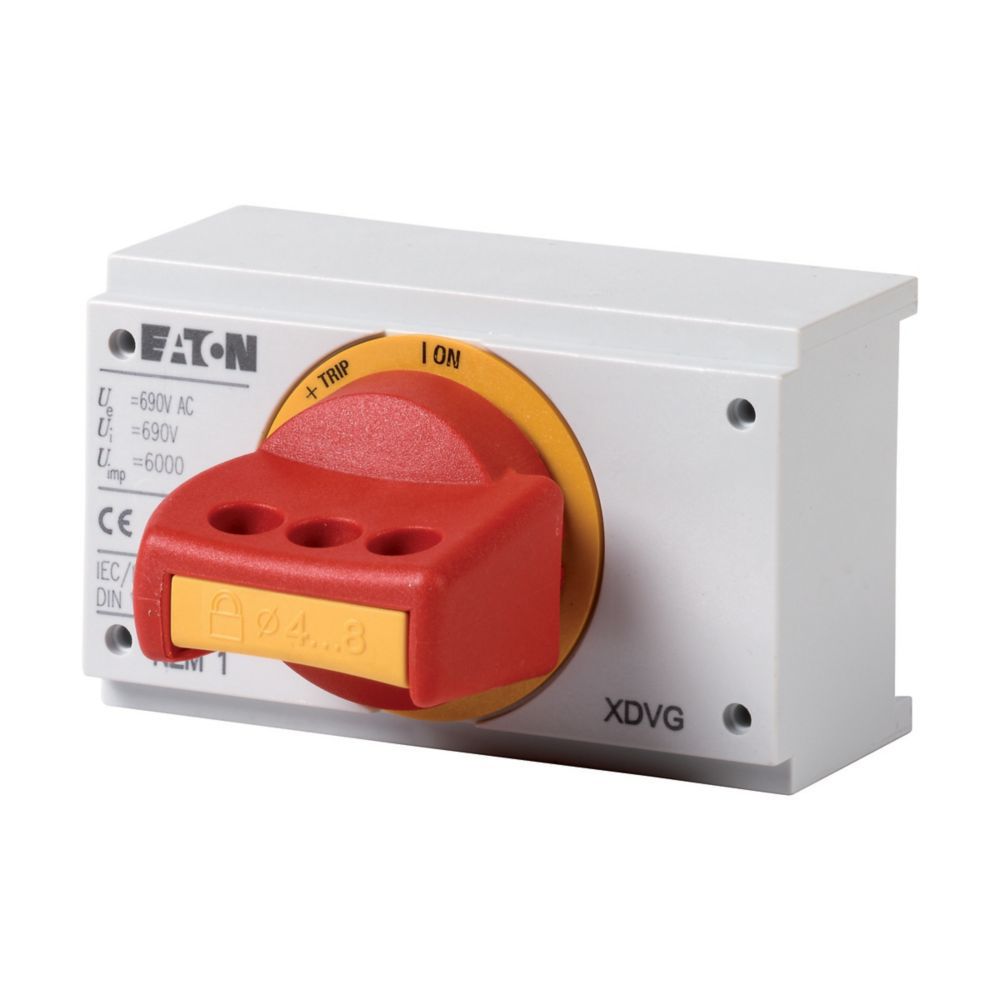

Handgriff NOT-AUS rt f.Leistungsschalter Geeignet für NOT-AUS
Handgriff NOT-AUS rt f.Leistungsschalter Geeignet für NOT-AUS
Artikelnummer
4044959
K.-Art.-Nr.
ZFS*-NZM7
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Artikelnummer
4224278
K.-Art.-Nr.
ZFS60-NZM7
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Artikelnummer
4204030
K.-Art.-Nr.
ZFS62-NZM7
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Artikelnummer
1423603
K.-Art.-Nr.
ZFS63-NZM7
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Hinweis-Schild Kst si kleb Hinweistext Mit Warn-/Hinweistext
Artikelnummer
4204034
K.-Art.-Nr.
NZM2-XTVDV-60-NA

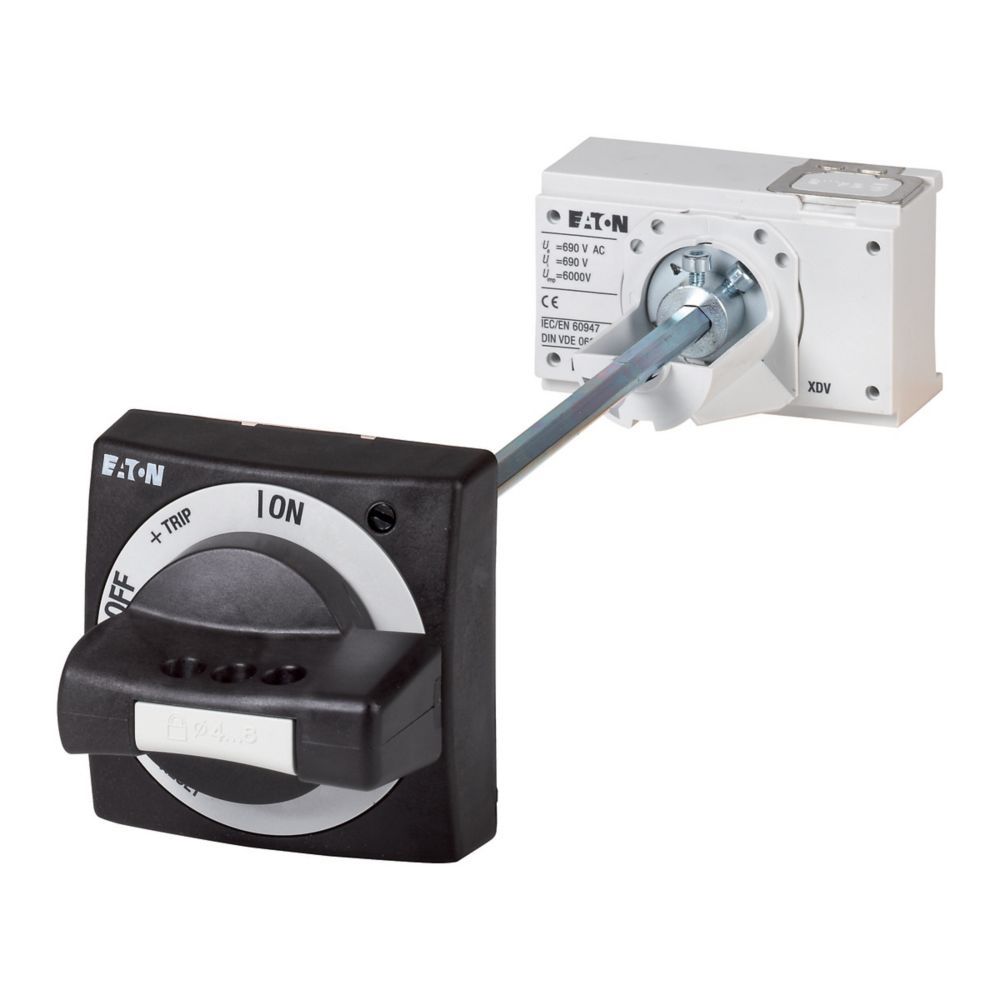

Handgriff sw f.Leistungsschalter Geeignet für Lasttrennschalter
Handgriff sw f.Leistungsschalter Geeignet für Lasttrennschalter
Artikelnummer
4221588
K.-Art.-Nr.
NZM2-XTVDVR-60-NA

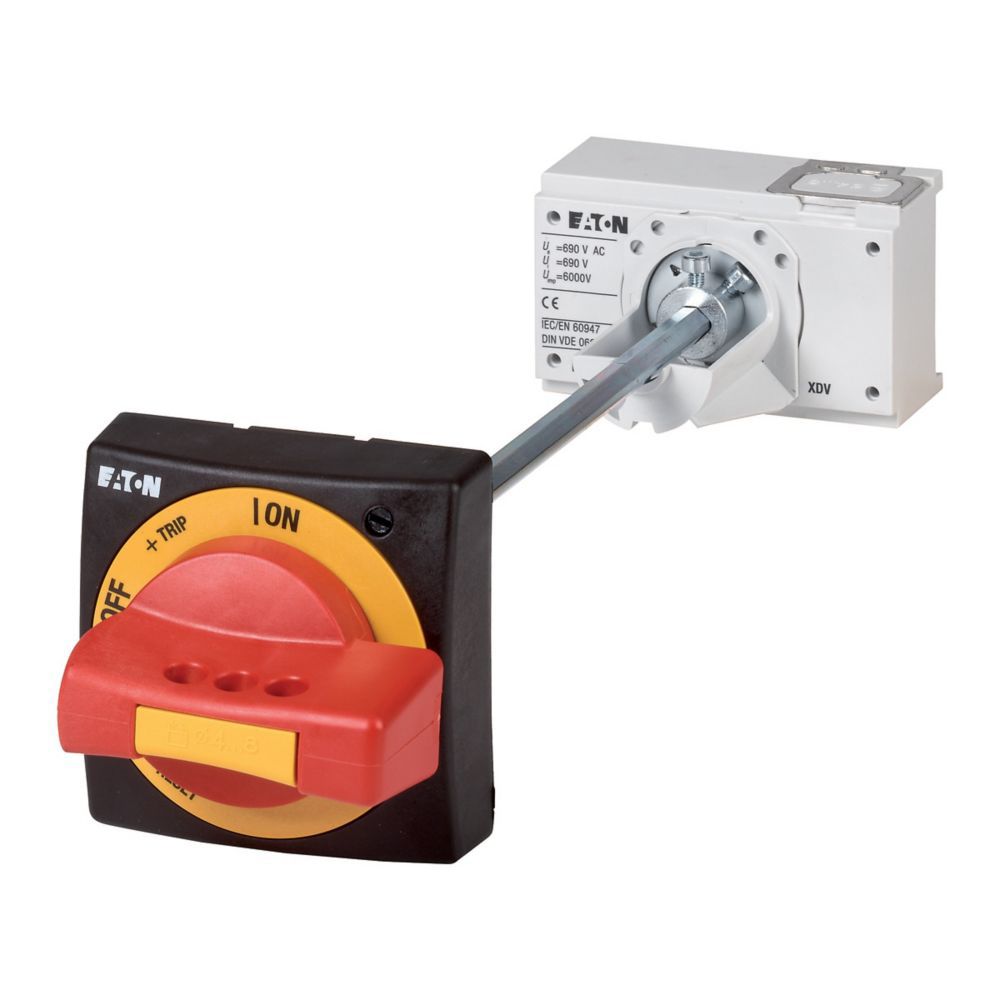

Handgriff NOT-AUS rt f.Leistungsschalter Geeignet für NOT-AUS
