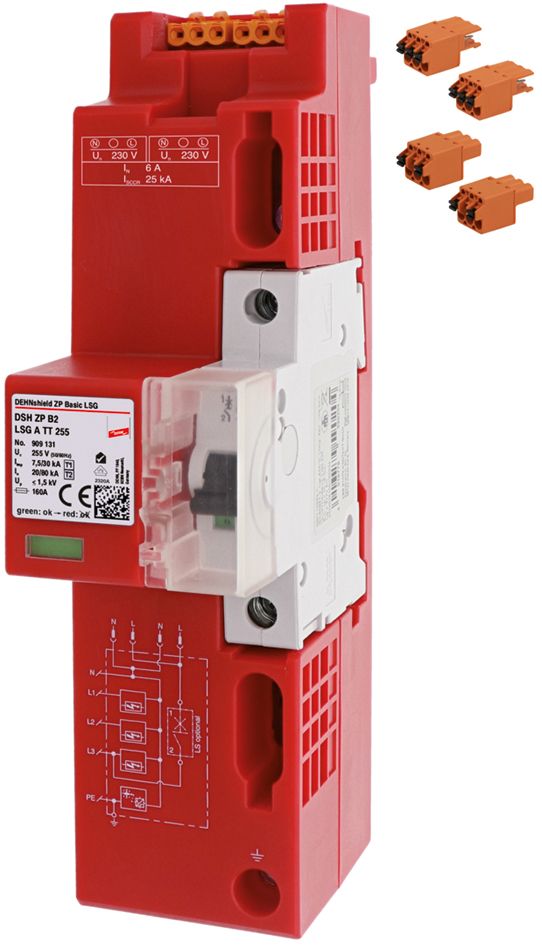

DEHN DSHZP2LSGATT255

Kombi-Ableiter Sammelsch TN-S TT 230VAC 1,5kV 1TE 4p Netzform TN-S opt

DEHN DSHZP2LSGATT255

Kombi-Ableiter Sammelsch TN-S TT 230VAC 1,5kV 1TE 4p Netzform TN-S opt

Artikelnummer 2169978

Umverpackung

Baugröße	1 TE
Blitzstoßstrom (10/350 µs)	50 kA
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Folgestromlöschfähigkeit	25 kA
Höchste Dauerspannung AC	255 V
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160 A
Montageart	Sammelschiene
Nennspannung AC	230 V
Netzform TN-S	ja
Netzform TT	ja
Polzahl	4
Prüfklasse	Typ 1 und 2
Schutzart (IP)	IP30
Schutzpegel	1.5 kV
Schutzpegel L-N	1.5 kV
Schutzpegel N-PE	1.5 kV
Signalisierung am Gerät	optisch
Spannungsschaltende Funkenstreckentechnologie	ja
Spezifische Energie (W/R)	39.06 kJ/Ohm
Überstromgeschützter Spannungsabgriff	ja

DEHN Kombi-Ableiter Sammelsch TN-S TT 230VAC 1,5kV 1TE 4p Netzform TN-S opt

Produktinformationen des Herstellers

Kombiableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung: zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

Mehr Informationen

Produktdatenblatt

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Artikel	Aktionen
DSHZPB2LSGATT255 Kombi-Ableiter Sammelsch TN-S TT 230VAC 1,5kV 1TE 4p Netzform TN-S opt Artikelnummer 2169977	Details

Zu diesem Artikel konnten keine Alternativartikel gefunden werden.

Baugröße	1 TE
Blitzstoßstrom (10/350 µs)	50 kA
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Folgestromlöschfähigkeit	25 kA
Höchste Dauerspannung AC	255 V
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160 A
Montageart	Sammelschiene
Nennspannung AC	230 V
Netzform TN-S	ja
Netzform TT	ja
Polzahl	4
Prüfklasse	Typ 1 und 2
Schutzart (IP)	IP30
Schutzpegel	1.5 kV
Schutzpegel L-N	1.5 kV
Schutzpegel N-PE	1.5 kV
Signalisierung am Gerät	optisch
Spannungsschaltende Funkenstreckentechnologie	ja
Spezifische Energie (W/R)	39.06 kJ/Ohm
Überstromgeschützter Spannungsabgriff	ja
