Schneider C40R45E400
Leistungsschalter 400A 4p 160-400A/In Motorantrieb optional IP40 FesteinbauAnschlussart Hauptstromkreis | Schraubanschluss |
---|---|
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Ausführung des Betätigungselements | Knebel |
Bemessungsdauerstrom Iu | 400 A |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 200 kA |
Bemessungsspannung | 690 - 690 V |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 600 - 4000 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 600 - 6000 A |
Gerätebauart | Einbaugerät Festeinbautechnik |
Komplettgerät mit Schutzeinheit | ja |
Motorantrieb optional | ja |
Polzahl | 4 |
Position des Anschlusses für Hauptstromkreis | vorne |
Schutzart (IP) | IP40 |
Verlustleistung | 76.8 W |
Überlastauslöser Stromeinstellung | 160 - 400 A |
Schneider Leistungsschalter 400A 4p 160-400A/In Motorantrieb optional IP40 Festeinbau
Produktinformationen des Herstellers

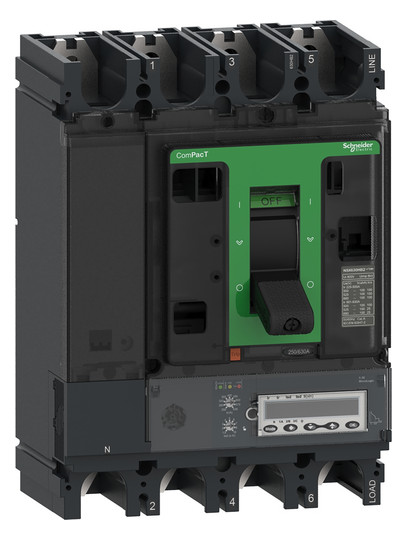

Bei diesem ComPacT NSX400R handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 5.3 E mit einer Nennleistung von 400 A. Das Auslösegerät MicroLogic 5.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 5.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400R ist Teil der EcoStruxure
Anschlussart Hauptstromkreis | Schraubanschluss |
---|---|
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Ausführung des Betätigungselements | Knebel |
Bemessungsdauerstrom Iu | 400 A |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 200 kA |
Bemessungsspannung | 690 - 690 V |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 600 - 4000 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 600 - 6000 A |
Gerätebauart | Einbaugerät Festeinbautechnik |
Komplettgerät mit Schutzeinheit | ja |
Motorantrieb optional | ja |
Polzahl | 4 |
Position des Anschlusses für Hauptstromkreis | vorne |
Schutzart (IP) | IP40 |
Verlustleistung | 76.8 W |
Überlastauslöser Stromeinstellung | 160 - 400 A |
Schneider Leistungsschalter 400A 4p 160-400A/In Motorantrieb optional IP40 Festeinbau
Produktinformationen des Herstellers
Bei diesem ComPacT NSX400R handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 5.3 E mit einer Nennleistung von 400 A. Das Auslösegerät MicroLogic 5.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 5.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400R ist Teil der EcoStruxure
Artikelnummer | 3114160 |
---|---|
Hersteller | Schneider |
Originalbezeichnung | C40R45E400 |
Werksnummer | C40R45E400 |
EAN | 3606481988928 |
Zolltarifnummer | 85362090 |
Lagerart | Beschaffungsware |
