Schneider C63F34V570
Leistungsschalter 570A 3p 225-570A/In m.UnterSpgsausl Motorantrieb optional
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 7 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Knebel |
| Bemessungsdauerstrom Iu | 570 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
| Bemessungsspannung | 440 - 440 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 337.5 - 5700 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 6900 - 6900 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | ja |
| Motorantrieb optional | ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP40 |
| Verlustleistung | 158.8 W |
| Überlastauslöser Stromeinstellung | 225 - 570 A |
Schneider Leistungsschalter 570A 3p 225-570A/In m.UnterSpgsausl Motorantrieb optional
Produktinformationen des Herstellers

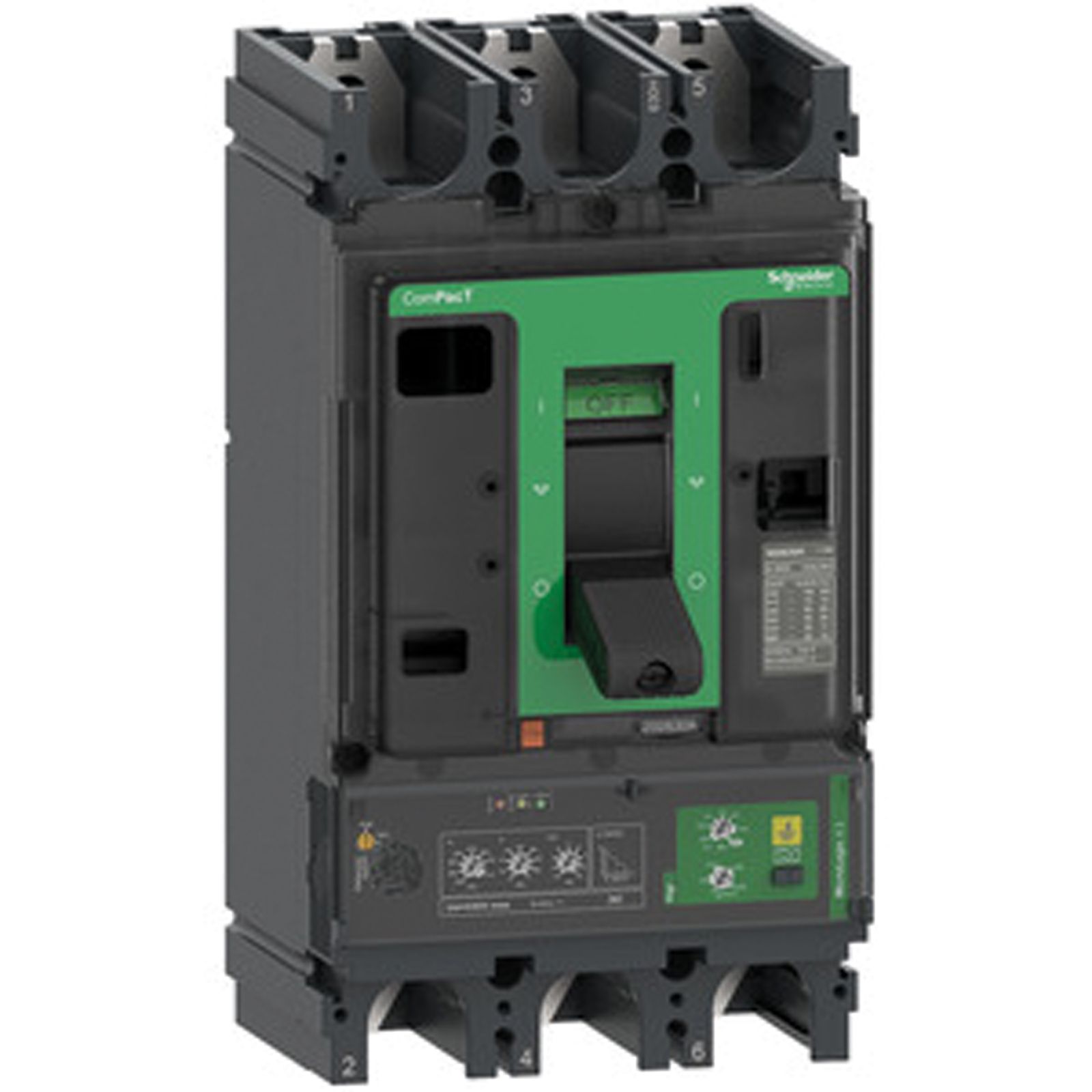

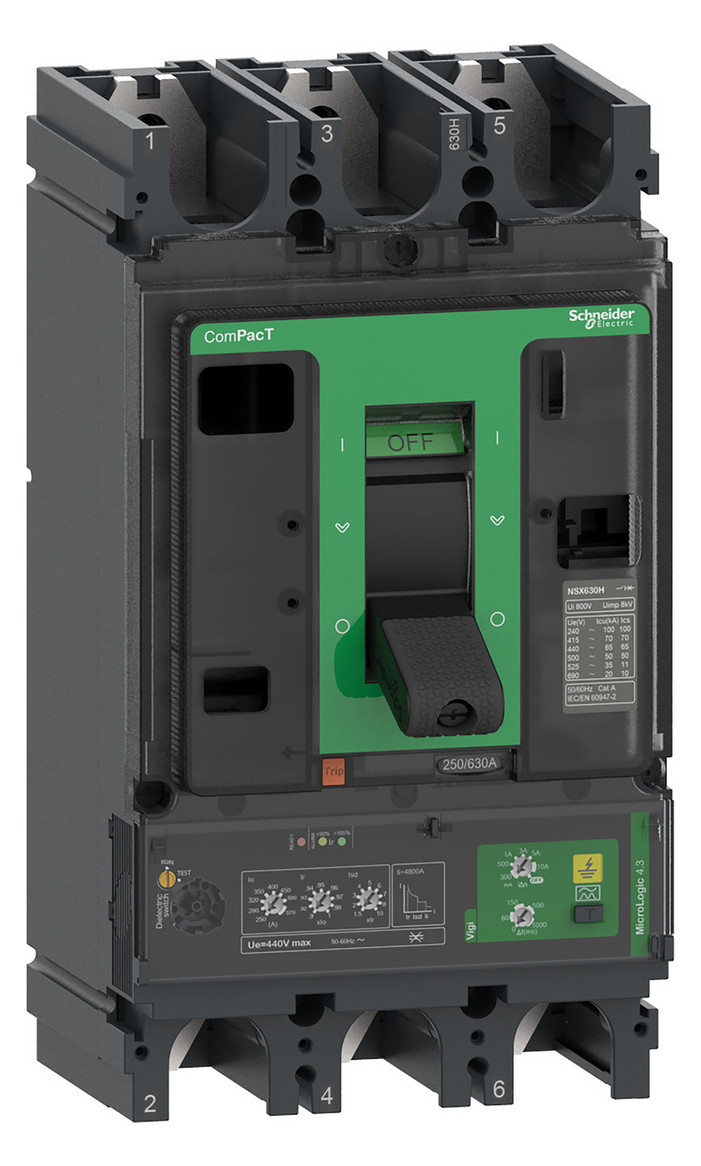

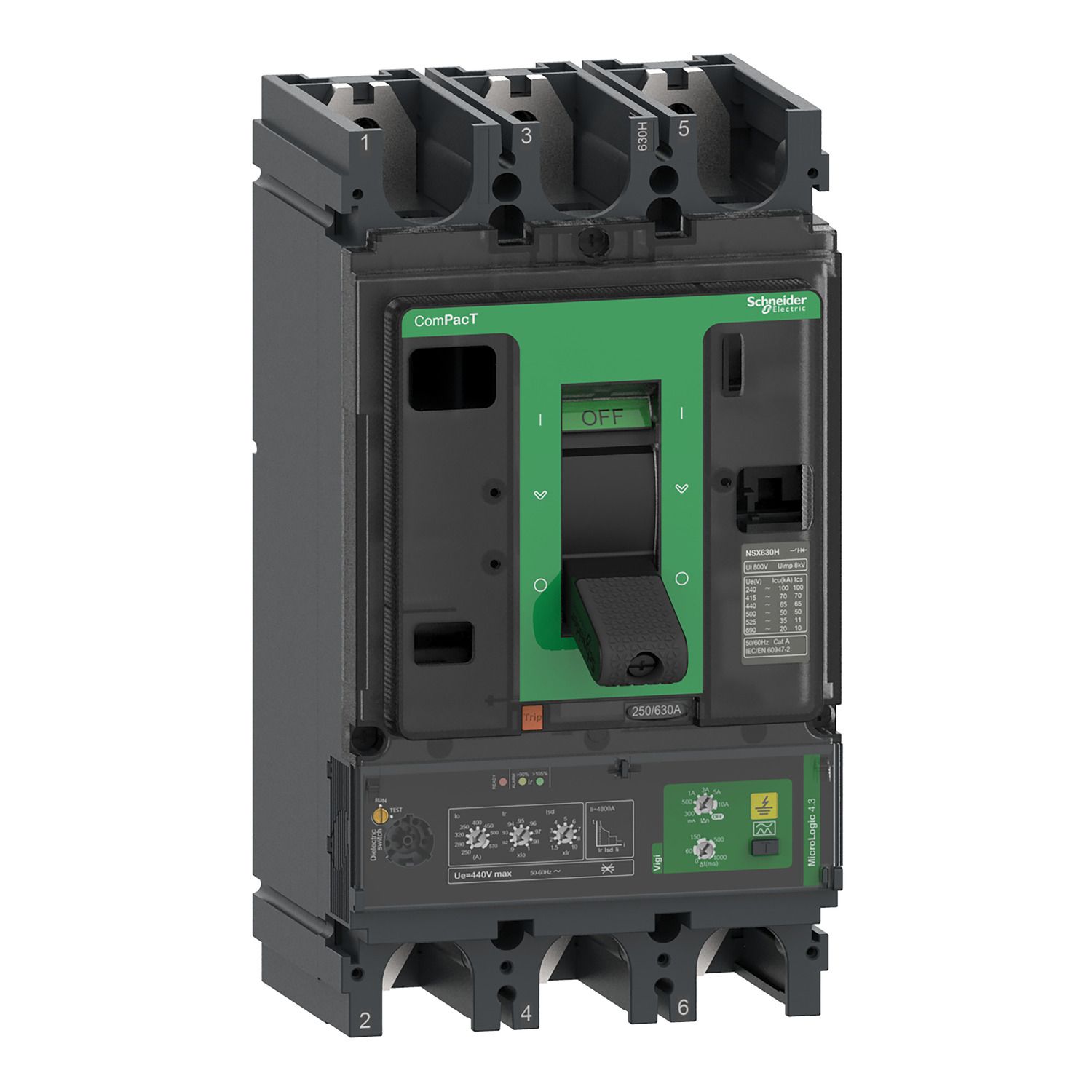

Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 440 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 4.3 Vigi mit einer Nennleistung von 570 A und einen integrierten einstellbaren Differenzstromschutz. MicroLogic 4.3 Vigi bietet außerdem anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 7 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Knebel |
| Bemessungsdauerstrom Iu | 570 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
| Bemessungsspannung | 440 - 440 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 337.5 - 5700 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 6900 - 6900 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | ja |
| Motorantrieb optional | ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP40 |
| Verlustleistung | 158.8 W |
| Überlastauslöser Stromeinstellung | 225 - 570 A |
Schneider Leistungsschalter 570A 3p 225-570A/In m.UnterSpgsausl Motorantrieb optional
Produktinformationen des Herstellers
Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 440 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 4.3 Vigi mit einer Nennleistung von 570 A und einen integrierten einstellbaren Differenzstromschutz. MicroLogic 4.3 Vigi bietet außerdem anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure
| Artikelnummer | 3114219 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | C63F34V570 |
| Werksnummer | C63F34V570 |
| EAN | 3606481994080 |
| Zolltarifnummer | 85362090 |
| Lagerart | Beschaffungsware |
