Schneider C63H37E570
Leistungsschalter 570A 3p 250-570A/In m.UnterSpgsausl Motorantrieb optional
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 7 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Knebel |
| Bemessungsdauerstrom Iu | 570 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 70 kA |
| Bemessungsspannung | 440 - 440 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 375 - 5700 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 855 - 6840 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | ja |
| Motorantrieb optional | ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP40 |
| Verlustleistung | 158.8 W |
| Überlastauslöser Stromeinstellung | 250 - 570 A |
Schneider Leistungsschalter 570A 3p 250-570A/In m.UnterSpgsausl Motorantrieb optional
Produktinformationen des Herstellers

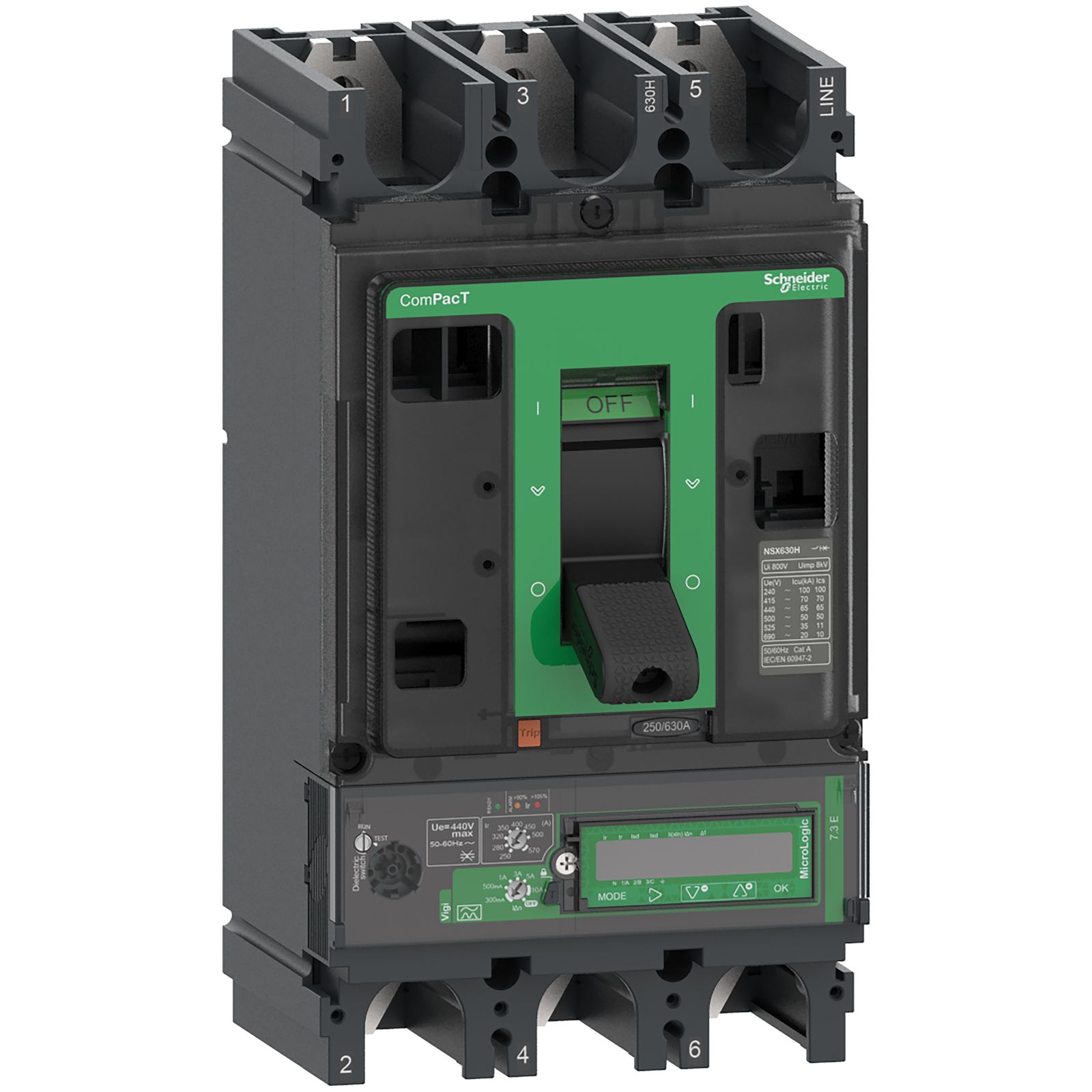

Dieser ComPacT NSX630H ist ein kompletter 3P 3d Kompaktleistungsschalter, der für eine Optimierung des Platzes und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) ist 70kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.3 E Vigi-Auslöser mit einem Nennstrom von 570 A und einem integrierten einstellbaren Fehlerstromschutzschalter. Der Auslöser MicroLogic 7.3 E Vigi bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.3 E Vigi verfügt über ein integriertes Anzeigegerät für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 3-polige Version (140mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX630H ist Teil der Schneider
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 7 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Knebel |
| Bemessungsdauerstrom Iu | 570 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 70 kA |
| Bemessungsspannung | 440 - 440 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 375 - 5700 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 855 - 6840 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | ja |
| Motorantrieb optional | ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP40 |
| Verlustleistung | 158.8 W |
| Überlastauslöser Stromeinstellung | 250 - 570 A |
Schneider Leistungsschalter 570A 3p 250-570A/In m.UnterSpgsausl Motorantrieb optional
Produktinformationen des Herstellers
Dieser ComPacT NSX630H ist ein kompletter 3P 3d Kompaktleistungsschalter, der für eine Optimierung des Platzes und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) ist 70kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.3 E Vigi-Auslöser mit einem Nennstrom von 570 A und einem integrierten einstellbaren Fehlerstromschutzschalter. Der Auslöser MicroLogic 7.3 E Vigi bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.3 E Vigi verfügt über ein integriertes Anzeigegerät für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 3-polige Version (140mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX630H ist Teil der Schneider
| Artikelnummer | 8204190 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | C63H37E570 |
| Werksnummer | C63H37E570 |
| EAN | 3606481994714 |
| Lagerart | Beschaffungsware |
