Schneider C63F42D630

Leistungsschalter 630A 4p 225-630A/In Motorantrieb optional IP30 Festeinbau

Schneider C63F42D630

Leistungsschalter 630A 4p 225-630A/In Motorantrieb optional IP30 Festeinbau

Artikelnummer 3114223

Umverpackung

Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Anzahl der Hilfskontakte als Öffner	0
Ausführung des Betätigungselements	Kipphebel
Bemessungsdauerstrom Iu	630 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	36 kA
Bemessungsspannung	690 - 690 V
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	338 - 6900 A
Einstellbereich des unverzögerten Kurzschlussauslösers	6900 - 6900 A
Gerätebauart	Einbaugerät Festeinbautechnik
Komplettgerät mit Schutzeinheit	ja
Motorantrieb optional	ja
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Schutzart (IP)	IP30
Verlustleistung	158.8 W
Überlastauslöser Stromeinstellung	225 - 630 A

Schneider Leistungsschalter 630A 4p 225-630A/In Motorantrieb optional IP30 Festeinbau

Produktinformationen des Herstellers

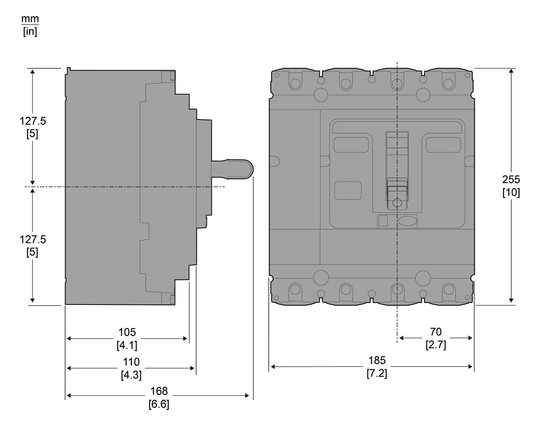

Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure

Mehr Informationen

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Artikel	Aktionen
C40F32D400 Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3114113	Details
C40N32D400 Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3114144	Details
C25F3TM250 Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113919	Details
C25B3TM250 Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113894	Details
C25F32D250 Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113909	Details
C25B32D250 Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113887	Details
C25N32D250 Leistungsschalter 250A 3p 90-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113964	Details
C25N3TM250 Leistungsschalter 250A 3p 18-40A/In IP30 Motorantrieb optional Festeinbau Schraub Artikelnummer 3113973	Details

Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Anzahl der Hilfskontakte als Öffner	0
Ausführung des Betätigungselements	Kipphebel
Bemessungsdauerstrom Iu	630 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	36 kA
Bemessungsspannung	690 - 690 V
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	338 - 6900 A
Einstellbereich des unverzögerten Kurzschlussauslösers	6900 - 6900 A
Gerätebauart	Einbaugerät Festeinbautechnik
Komplettgerät mit Schutzeinheit	ja
Motorantrieb optional	ja
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Schutzart (IP)	IP30
Verlustleistung	158.8 W
Überlastauslöser Stromeinstellung	225 - 630 A

Schneider Leistungsschalter 630A 4p 225-630A/In Motorantrieb optional IP30 Festeinbau

Produktinformationen des Herstellers

Mehr Informationen

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Artikel	Aktionen
C40F32D400 Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3114113	Details
C40N32D400 Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3114144	Details
C25F3TM250 Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113919	Details
C25B3TM250 Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113894	Details
C25F32D250 Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113909	Details
C25B32D250 Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113887	Details
C25N32D250 Leistungsschalter 250A 3p 90-250A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113964	Details
C25N3TM250 Leistungsschalter 250A 3p 18-40A/In IP30 Motorantrieb optional Festeinbau Schraub Artikelnummer 3113973	Details

Artikelnummer	3114223
Hersteller	Schneider
Originalbezeichnung	C63F42D630
Werksnummer	C63F42D630
EAN	3606482002661
Zolltarifnummer	85362090
Lagerart	Beschaffungsware
