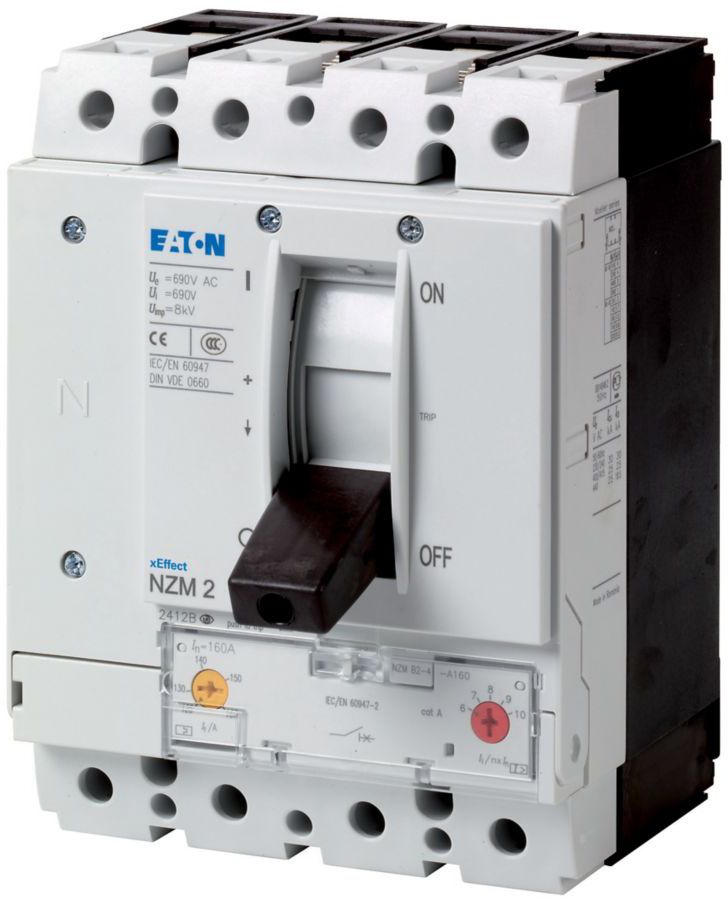

Eaton NZMH2-4-AF80-BT-NA
Leistungsschalter 80A 4p 80A/In IP20 opt.Motorantr Motorantrieb optional
NUR FÜR AUTORISIERTE FACHHÄNDLER
Eaton NZMH2-4-AF80-BT-NA
Leistungsschalter 80A 4p 80A/In IP20 opt.Motorantr Motorantrieb optional
Artikelnummer
2049386
Umverpackung
1
| Anschlussart Hauptstromkreis | Rahmenklemme |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Kipphebel |
| Bemessungsdauerstrom Iu | 80 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 150 kA |
| Bemessungsspannung | 690 - 690 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 - 0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 480 - 800 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Hutschienenmontage optional | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb optional | ja |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP20 |
| Verlustleistung | 20.5 W |
| Überlastauslöser Stromeinstellung | 80 - 80 A |
Eaton Leistungsschalter 80A 4p 80A/In IP20 opt.Motorantr Motorantrieb optional
Produktinformationen des Herstellers
Die Leistungsschalter der Serie NZM..-AF..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Anlagen- und Kabelschutz. Überlastauslöser fest eingestellt. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
| Anschlussart Hauptstromkreis | Rahmenklemme |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Kipphebel |
| Bemessungsdauerstrom Iu | 80 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 150 kA |
| Bemessungsspannung | 690 - 690 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 - 0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 480 - 800 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Hutschienenmontage optional | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb optional | ja |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP20 |
| Verlustleistung | 20.5 W |
| Überlastauslöser Stromeinstellung | 80 - 80 A |
Eaton Leistungsschalter 80A 4p 80A/In IP20 opt.Motorantr Motorantrieb optional
Produktinformationen des Herstellers
Die Leistungsschalter der Serie NZM..-AF..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Anlagen- und Kabelschutz. Überlastauslöser fest eingestellt. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
| Artikelnummer | 2049386 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | NZMH2-4-AF80-BT-NA |
| Werksnummer | 153394 |
| EAN | 4015081501649 |
| Zolltarifnummer | 85362090 |
| Lagerart | Beschaffungsware |
