Schneider A9F06116
Leitungsschutzschalter AC Acti9 B 16A 1p 440V 1TE 50Hz IP20
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Bemessungsspannung | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 78.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 50 Hz |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -35 - 70 °C |
| Verlustleistung | 2.4 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 4 |
Schneider Leitungsschutzschalter AC Acti9 B 16A 1p 440V 1TE 50Hz IP20
Produktinformationen des Herstellers
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Bemessungsspannung | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 78.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 50 Hz |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -35 - 70 °C |
| Verlustleistung | 2.4 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 4 |
Schneider Leitungsschutzschalter AC Acti9 B 16A 1p 440V 1TE 50Hz IP20
Produktinformationen des Herstellers
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese
| Artikelnummer | 4111375 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | A9F06116 |
| Werksnummer | A9F06116 |
| EAN | 3606480437816 |
| Zolltarifnummer | 85363010 |
| Lagerart | Beschaffungsware |
Kunden kauften auch
WDK60110LGR

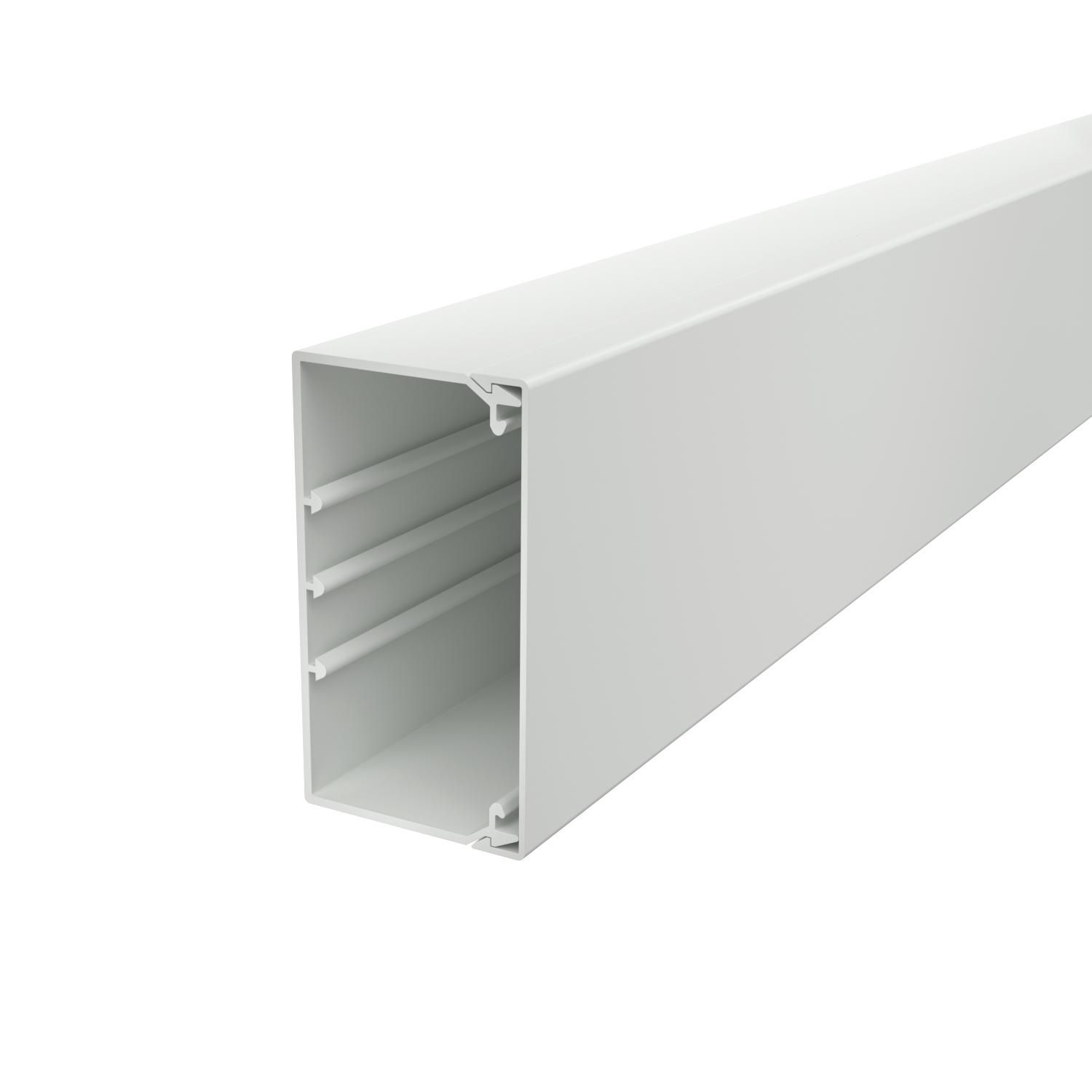

Leitungsführungskanal Kst 60x110x2000mm lgr unbeh LF-K RAL7035
