ABB S201-B20
Leitungsschutzschalter AC B 20A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 kA |
| Bemessungsspannung | 230 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 20 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 69 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 50 Hz |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Verlustleistung | 2.5 W |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB ABB, S201-B20, Leitungsschutz-schalter, Pro M, B 20A, 1p
Produktinformationen des Herstellers
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests
| Artikel | Aktionen |
|---|---|
S201-B10
Leitungsschutzschalter AC B 10A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277963
|
Details |
S201-B6
Leitungsschutzschalter AC B 6A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277962
|
Details |
S201-B25
Leitungsschutzschalter AC B 25A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277967
|
Details |
S201-B32
Leitungsschutzschalter AC B 32A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277968
|
Details |
S201-B13
Leitungsschutzschalter AC B 13A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277964
|
Details |
S201-B50
Leitungsschutzschalter AC B 50A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1278015
|
Details |
|
Details |
S201-B40
Leitungsschutzschalter AC B 40A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277969
|
Details |
S201-B63
Leitungsschutzschalter AC B 63A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277568
|
Details |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 kA |
| Bemessungsspannung | 230 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 20 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 69 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 50 Hz |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Verlustleistung | 2.5 W |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB ABB, S201-B20, Leitungsschutz-schalter, Pro M, B 20A, 1p
Produktinformationen des Herstellers
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests
| Artikel | Aktionen |
|---|---|
|
S201-B10
Leitungsschutzschalter AC B 10A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277963
|
Details |
|
S201-B6
Leitungsschutzschalter AC B 6A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277962
|
Details |
|
S201-B25
Leitungsschutzschalter AC B 25A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277967
|
Details |
|
S201-B32
Leitungsschutzschalter AC B 32A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277968
|
Details |
|
S201-B13
Leitungsschutzschalter AC B 13A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277964
|
Details |
|
S201-B50
Leitungsschutzschalter AC B 50A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1278015
|
Details |
|
|
Details |
|
S201-B40
Leitungsschutzschalter AC B 40A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277969
|
Details |
|
S201-B63
Leitungsschutzschalter AC B 63A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277568
|
Details |
| Artikelnummer | 1277966 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | S201-B20 |
| Werksnummer | 2CDS251001R0205 |
| EAN | 4016779465106 |
| Zolltarifnummer | 85363010 |
| Lagerart | Lagerware |
Kunden kauften auch

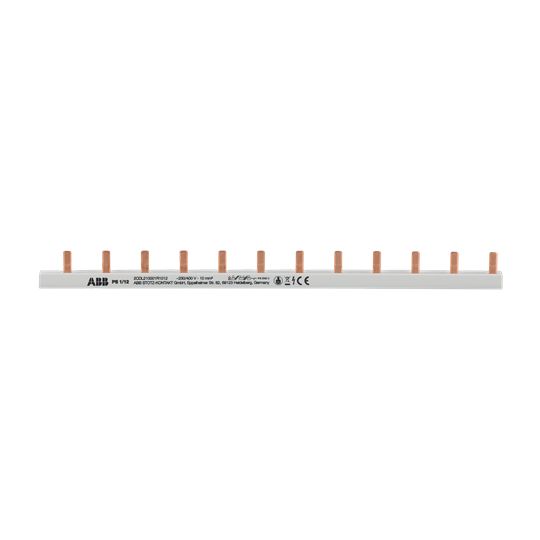

PS1/12
Phasenschiene 1ph 17,6mm Pro M 212mm 10qmm 63A Stift Isoliert
Phasenschiene 1ph 17,6mm Pro M 212mm 10qmm 63A Stift Isoliert
Artikelnummer
1277884
K.-Art.-Nr.

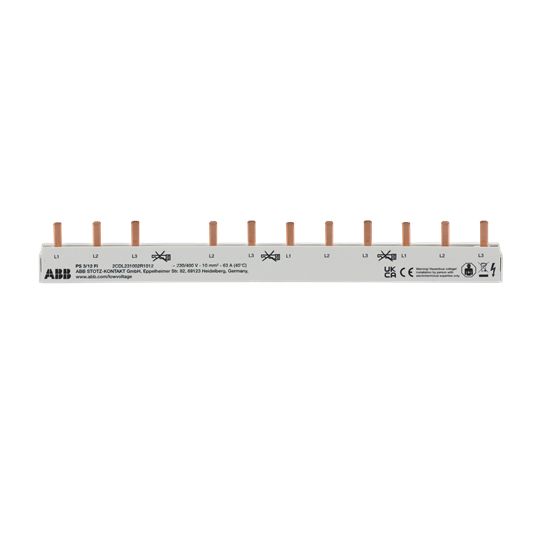

PS3/12
