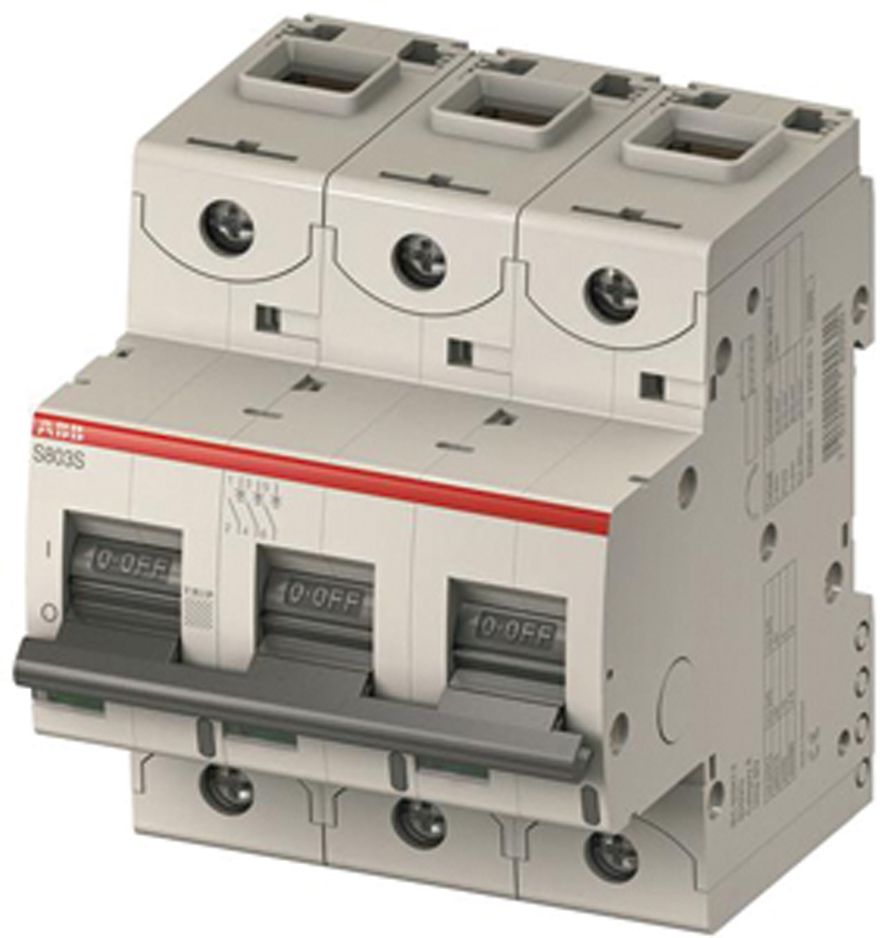

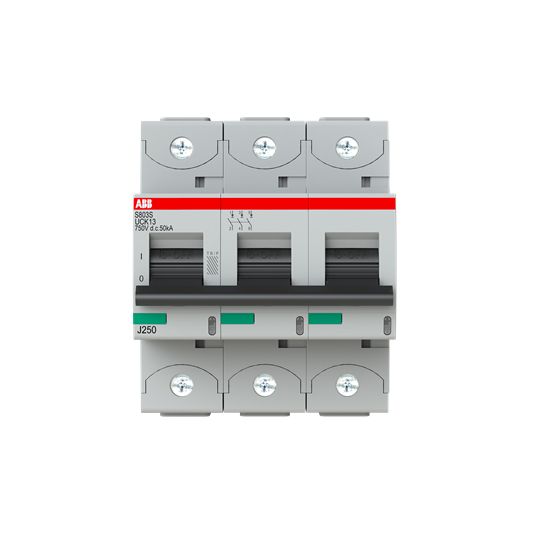

ABB S803S-UCK13
Leitungsschutzschalter DC K 13A 3p 750V 4,5TE Zusatzeinrichtungen möglich IP20
| Anschließbarer Leiterquerschnitt eindrähtig | 0 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 70 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | K |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 50 kA |
| Bemessungsspannung | 750 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsstrom | 13 A |
| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 88.5 mm |
| Energiebegrenzungsklasse | 3 |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | DC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Verlustleistung | 6 W |
| Verschmutzungsgrad | 4 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter DC K 13A 3p 750V 4,5TE Zusatzeinrichtungen möglich IP20
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800S-UC schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben ein Bemessungskurzschluss-ausschaltvermögen von 50kA bei 250V (einpolig), 500V (zweipolig) und 750V (drei- und vierpolig) DC. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S-UC entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S-UC bestens abgesichert.
| Anschließbarer Leiterquerschnitt eindrähtig | 0 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 70 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | K |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 50 kA |
| Bemessungsspannung | 750 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsstrom | 13 A |
| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 88.5 mm |
| Energiebegrenzungsklasse | 3 |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | DC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Verlustleistung | 6 W |
| Verschmutzungsgrad | 4 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter DC K 13A 3p 750V 4,5TE Zusatzeinrichtungen möglich IP20
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800S-UC schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben ein Bemessungskurzschluss-ausschaltvermögen von 50kA bei 250V (einpolig), 500V (zweipolig) und 750V (drei- und vierpolig) DC. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S-UC entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S-UC bestens abgesichert.
| Artikelnummer | 5360701 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | S803S-UCK13 |
| Werksnummer | 2CCS863001R1447 |
| EAN | 7612271203573 |
| Zolltarifnummer | 85363010 |
| Lagerart | Beschaffungsware |
