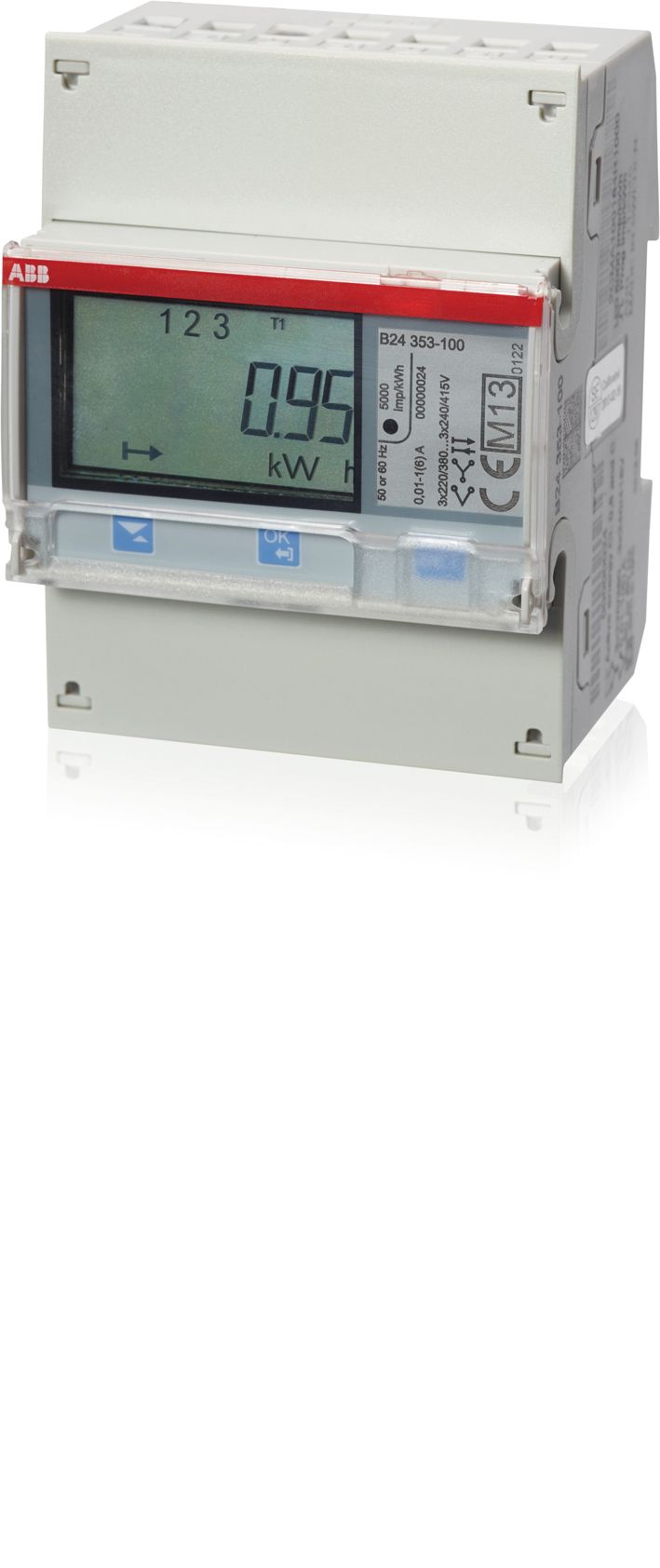

ABB B24353-100
Messwandlerzähler Vierlei elektr digi 6A geeicht B 1A M-Bus 176-276V/N-L S0
| Anzahl der Stellen | 7 |
|---|---|
| Anzeigeart | digital |
| Ausführung | Messwandler |
| Ausführung der Schnittstelle | M-Bus |
| Breite | 70 mm |
| Breite in Teilungseinheiten | 4 |
| Energieart | Wirk- und Blindleistung |
| Frequenz | 47.5 - 63 Hz |
| Geeicht | ja |
| Geeignet für | Bezug/Lieferung |
| Genauigkeitsklasse | B |
| Höhe | 26.5 mm |
| Impulsart | S0 |
| Impulsausgang | elektrisch |
| Impulsrate | 1 - 999999 Imp/kWh (kvarh) |
| Leistungsaufnahme | 0.721 W |
| Maximalstrom (Imax) | 6 A |
| Montageart | REG |
| Nennspannung (Un) L-L | 320 - 500 V |
| Nennspannung (Un) N-L | 176 - 276 V |
| Nennstrom (In) | 1 A |
| Polart | Vierleiter |
| Rücklaufsperre | ja |
| Schutzart (IP) | IP20 |
| Tarifausführung | Multitarif |
| Tarifsteuerung | extern |
| Tiefe | 65 mm |
| Zulassung | Measuring Instruments Directive |
| Zählertyp | elektronisch |
ABB Messwandlerzähler Vierlei elektr digi 6A geeicht B 1A M-Bus 176-276V/N-L S0
Produktinformationen des Herstellers
Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 0,5) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte M-Bus-Schnittstelle oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die
| Anzahl der Stellen | 7 |
|---|---|
| Anzeigeart | digital |
| Ausführung | Messwandler |
| Ausführung der Schnittstelle | M-Bus |
| Breite | 70 mm |
| Breite in Teilungseinheiten | 4 |
| Energieart | Wirk- und Blindleistung |
| Frequenz | 47.5 - 63 Hz |
| Geeicht | ja |
| Geeignet für | Bezug/Lieferung |
| Genauigkeitsklasse | B |
| Höhe | 26.5 mm |
| Impulsart | S0 |
| Impulsausgang | elektrisch |
| Impulsrate | 1 - 999999 Imp/kWh (kvarh) |
| Leistungsaufnahme | 0.721 W |
| Maximalstrom (Imax) | 6 A |
| Montageart | REG |
| Nennspannung (Un) L-L | 320 - 500 V |
| Nennspannung (Un) N-L | 176 - 276 V |
| Nennstrom (In) | 1 A |
| Polart | Vierleiter |
| Rücklaufsperre | ja |
| Schutzart (IP) | IP20 |
| Tarifausführung | Multitarif |
| Tarifsteuerung | extern |
| Tiefe | 65 mm |
| Zulassung | Measuring Instruments Directive |
| Zählertyp | elektronisch |
ABB Messwandlerzähler Vierlei elektr digi 6A geeicht B 1A M-Bus 176-276V/N-L S0
Produktinformationen des Herstellers
Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 0,5) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte M-Bus-Schnittstelle oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die
| Artikelnummer | 4641381 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | B24353-100 |
| Werksnummer | 2CMA100184R1000 |
| EAN | 7392696001847 |
| Zolltarifnummer | 90283019 |
| Lagerart | Beschaffungsware |
