Schneider METSEPM5580
Messwandlerzähler Vierlei elektr digi C 10A RS-485 20A 20-400V/N-L 35-690V/L-LAnzahl der Stellen | 0 |
---|---|
Anzeigeart | digital |
Ausführung | Messwandler |
Ausführung der Schnittstelle | RS-485 |
Breite | 102 mm |
Breite in Teilungseinheiten | 0 |
Energieart | Wirk- und Blindleistung |
Frequenz | 45 - 65 Hz |
Geeignet für | Bezug |
Genauigkeitsklasse | C |
Höhe | 112 mm |
Impulsart | S0 |
Impulsausgang | optisch |
Impulsrate | 1 - 9999999 Imp/kWh (kvarh) |
Maximalstrom (Imax) | 20 A |
Montageart | Stecktechnik |
Nennspannung (Un) L-L | 35 - 690 V |
Nennspannung (Un) N-L | 20 - 400 V |
Nennstrom (In) | 10 A |
Polart | Vierleiter |
Schutzart (IP) | IP52 |
Schutzart (NEMA) | 1 |
Tarifausführung | Multitarif |
Tarifsteuerung | extern |
Tiefe | 89 mm |
Zählertyp | elektronisch |
Schneider Messwandlerzähler Vierlei elektr digi C 10A RS-485 20A 20-400V/N-L 35-690V/L-L
Produktinformationen des Herstellers

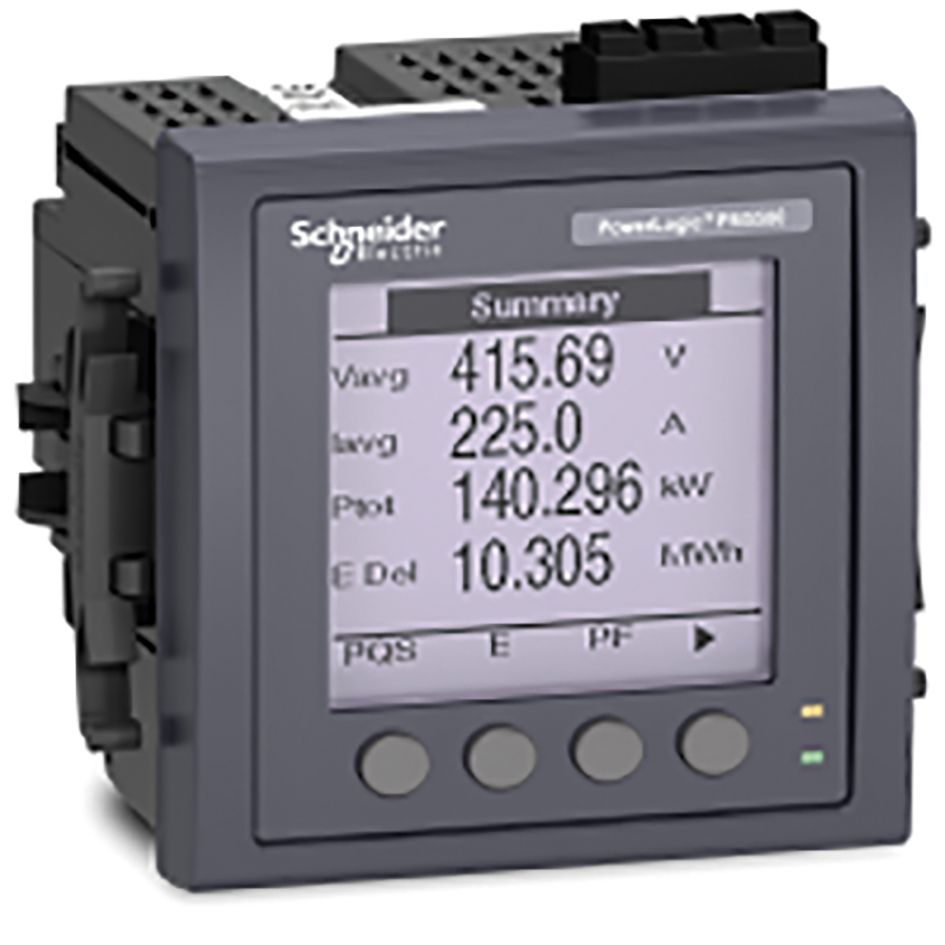

Das PowerLogic PM5580 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,2s gemäß der Norm IEC 62053-22 und 128 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 63. Oberschwingung. Mit 4 Quadranten Energiemessung. 1,1 MegaBytes Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Dieses Messgerät verfügt auch über eine direkte Überwachung des Neutralleiters. Das Gerät funktioniert in einem Gleichstromnetz und akzeptiert eine Versorgungsspannung von 24 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Kommunikationsprotokolle sind Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 sowie Modbus TCP/IP, Ethernet/IP und BACnet/IP basierend auf 10/100 Mbit/s, Daisy Chain Ethernet mit RJ45 Anschlussunterstützung. Die integrierten Kommunikationsfunktionen ermöglichen die Unterstützung des DNP 3.0 Protokolls, den Zugriff auf einen integrierten Webserver und ein serielles zu Ethernet Gateway. Das Messgerät verfügt auch über 4 digitale Eingänge mit Impuls Unterstützung und 2 digitale Ausgänge. Es gibt 52 konfigurierbare Alarme und es werden 8 Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 77 Millimeter, Höhe 96 Millimeter und
Anzahl der Stellen | 0 |
---|---|
Anzeigeart | digital |
Ausführung | Messwandler |
Ausführung der Schnittstelle | RS-485 |
Breite | 102 mm |
Breite in Teilungseinheiten | 0 |
Energieart | Wirk- und Blindleistung |
Frequenz | 45 - 65 Hz |
Geeignet für | Bezug |
Genauigkeitsklasse | C |
Höhe | 112 mm |
Impulsart | S0 |
Impulsausgang | optisch |
Impulsrate | 1 - 9999999 Imp/kWh (kvarh) |
Maximalstrom (Imax) | 20 A |
Montageart | Stecktechnik |
Nennspannung (Un) L-L | 35 - 690 V |
Nennspannung (Un) N-L | 20 - 400 V |
Nennstrom (In) | 10 A |
Polart | Vierleiter |
Schutzart (IP) | IP52 |
Schutzart (NEMA) | 1 |
Tarifausführung | Multitarif |
Tarifsteuerung | extern |
Tiefe | 89 mm |
Zählertyp | elektronisch |
Schneider Messwandlerzähler Vierlei elektr digi C 10A RS-485 20A 20-400V/N-L 35-690V/L-L
Produktinformationen des Herstellers
Das PowerLogic PM5580 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,2s gemäß der Norm IEC 62053-22 und 128 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 63. Oberschwingung. Mit 4 Quadranten Energiemessung. 1,1 MegaBytes Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Dieses Messgerät verfügt auch über eine direkte Überwachung des Neutralleiters. Das Gerät funktioniert in einem Gleichstromnetz und akzeptiert eine Versorgungsspannung von 24 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Kommunikationsprotokolle sind Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 sowie Modbus TCP/IP, Ethernet/IP und BACnet/IP basierend auf 10/100 Mbit/s, Daisy Chain Ethernet mit RJ45 Anschlussunterstützung. Die integrierten Kommunikationsfunktionen ermöglichen die Unterstützung des DNP 3.0 Protokolls, den Zugriff auf einen integrierten Webserver und ein serielles zu Ethernet Gateway. Das Messgerät verfügt auch über 4 digitale Eingänge mit Impuls Unterstützung und 2 digitale Ausgänge. Es gibt 52 konfigurierbare Alarme und es werden 8 Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 77 Millimeter, Höhe 96 Millimeter und
Artikelnummer | 4007284 |
---|---|
Hersteller | Schneider |
Originalbezeichnung | METSEPM5580 |
Werksnummer | METSEPM5580 |
EAN | 3606489869700 |
Zolltarifnummer | 90283019 |
Lagerart | Beschaffungsware |
