ABB MS325-12.5-HKF11
Motorschutzschalter 3p 8-12A 12A/Iu IP20 380-400V Festeinbau thermomagnetisch| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungsbetriebsspannung | 380 - 400 V |
| Bemessungsdauerstrom Iu | 12 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Breite | 54 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 180 - 180 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | ja |
| Phasenausfallempfindlich | ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 75.5 mm |
| Überlastauslöser Stromeinstellung | 8 - 12 A |
ABB Motorschutzschalter 3p 8-12A 12A/Iu IP20 380-400V Festeinbau thermomagnetisch
Produktinformationen des Herstellers

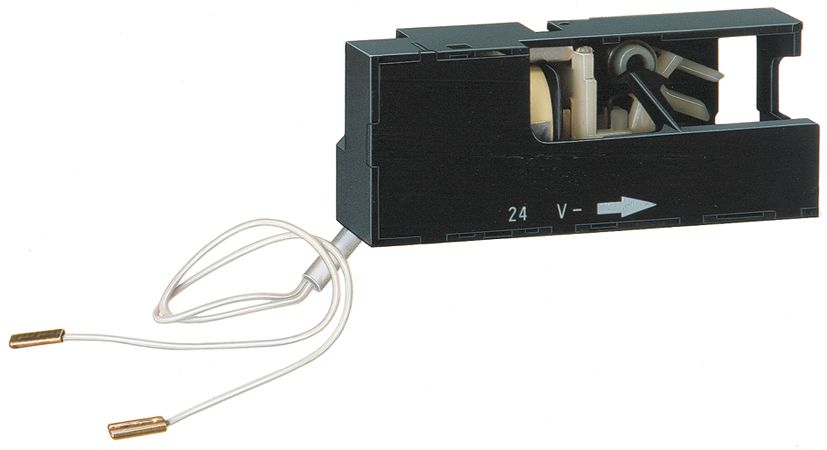

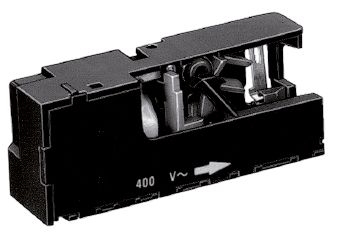

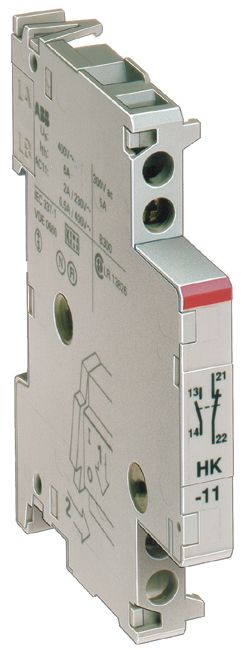

Motorschutzschalter MS325 mit thermischem und elektromagnetischem Schutz steht für die leistungsstarke Baureihe für den Motorschutz bis 12,5 kW (400 V) mit einer Modulbreite von 54 mm im Installationsdesign. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Anbaubare Zubehörteile sind Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser. MS325-HKF11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten und ist somit nicht für den Verteilereinbau geeignet. 3-Phasen-Schienen und Einspeiseblöcke erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Durch seine Bauform und das Installationsdesign ist MS325 besonders geeignet für den Einsatz mit dem ABB
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungsbetriebsspannung | 380 - 400 V |
| Bemessungsdauerstrom Iu | 12 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Breite | 54 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 180 - 180 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | ja |
| Phasenausfallempfindlich | ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 75.5 mm |
| Überlastauslöser Stromeinstellung | 8 - 12 A |
ABB Motorschutzschalter 3p 8-12A 12A/Iu IP20 380-400V Festeinbau thermomagnetisch
Produktinformationen des Herstellers
Motorschutzschalter MS325 mit thermischem und elektromagnetischem Schutz steht für die leistungsstarke Baureihe für den Motorschutz bis 12,5 kW (400 V) mit einer Modulbreite von 54 mm im Installationsdesign. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Anbaubare Zubehörteile sind Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser. MS325-HKF11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten und ist somit nicht für den Verteilereinbau geeignet. 3-Phasen-Schienen und Einspeiseblöcke erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Durch seine Bauform und das Installationsdesign ist MS325 besonders geeignet für den Einsatz mit dem ABB
| Artikelnummer | 1421986 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | MS325-12.5-HKF11 |
| Werksnummer | 1SAM150005R0011 |
| EAN | 4013614302497 |
| Zolltarifnummer | 85362010 |
| Lagerart | Beschaffungsware |
