ABB PS3/57FI

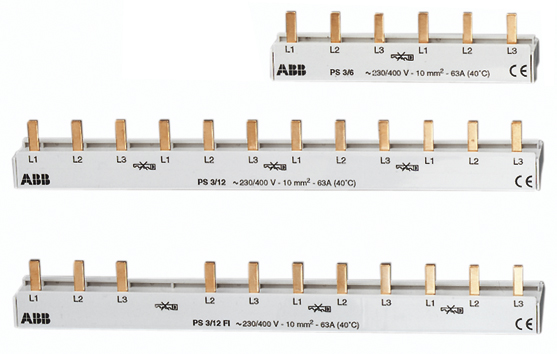

Phasenschiene 3+N Pro M 1020mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
| Anzahl der Phasen | 3 |
|---|---|
| Ausführung des elektrischen Anschlusses | Stift |
| Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Bemessungsstoßspannung | 4 kV |
| Breite in Teilungseinheiten | 58 |
| Farbe | grau |
| Geeignet für Anzahl Geräte | 57 |
| Geeignet für Geräte mit N-Leiter | ja |
| Isoliert | ja |
| Länge | 1020 mm |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Polzahl | 57 |
| Querschnitt | 10 mm² |
| Teilungsmaß | 0 mm |
ABB Phasenschiene 3+N Pro M 1020mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Produktinformationen des Herstellers
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
| Artikel | Aktionen |
|---|---|
|
Details |
|
Details |
|
Details |
PS3/12FI
Phasenschiene 3+N Pro M 212mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Artikelnummer
1277712
|
Details |
PS3/12FIH
Phasenschiene 3+N Pro M 220mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Artikelnummer
1277713
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
| Anzahl der Phasen | 3 |
|---|---|
| Ausführung des elektrischen Anschlusses | Stift |
| Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Bemessungsstoßspannung | 4 kV |
| Breite in Teilungseinheiten | 58 |
| Farbe | grau |
| Geeignet für Anzahl Geräte | 57 |
| Geeignet für Geräte mit N-Leiter | ja |
| Isoliert | ja |
| Länge | 1020 mm |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Polzahl | 57 |
| Querschnitt | 10 mm² |
| Teilungsmaß | 0 mm |
ABB Phasenschiene 3+N Pro M 1020mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Produktinformationen des Herstellers
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
|
Details |
|
|
Details |
|
PS3/12FI
Phasenschiene 3+N Pro M 212mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Artikelnummer
1277712
|
Details |
|
PS3/12FIH
Phasenschiene 3+N Pro M 220mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Artikelnummer
1277713
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
| Artikelnummer | 1277514 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | PS3/57FI |
| Werksnummer | 2CDL230002R1057 |
| EAN | 4016779556651 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
