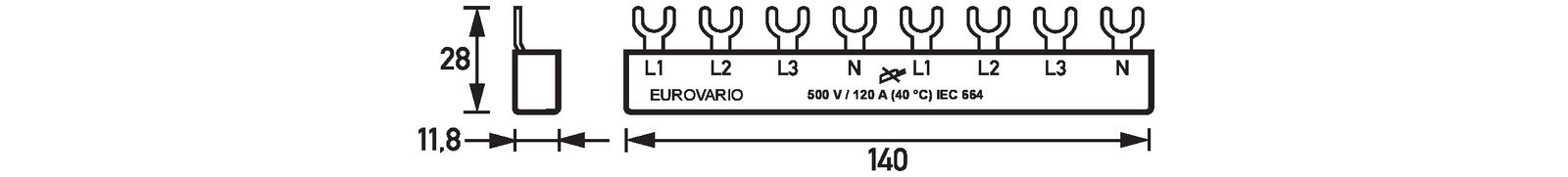

DOEPKE EV-SG4.8.120

Phasenschiene 4ph 17,5mm Eurovario 140mm 10qmm 120A Gabel Isoliert

DOEPKE EV-SG4.8.120

Phasenschiene 4ph 17,5mm Eurovario 140mm 10qmm 120A Gabel Isoliert
Artikelnummer 1271668
Umverpackung
1
Anzahl der Phasen 4
Ausführung des elektrischen Anschlusses Gabel
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsdauerstrom Iu 120 A
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Bemessungsstoßspannung 4.5 kV
Breite in Teilungseinheiten 8
Farbe grau
Geeignet für Anzahl Geräte 8
Isoliert ja
Länge 140 mm
Max. Bemessungsbetriebsspannung Ue 690 V
Polzahl 4
Querschnitt 10 mm²
Teilungsmaß 17.5 mm
DOEPKE Phasenschiene 4ph 17,5mm Eurovario 140mm 10qmm 120A Gabel Isoliert
Produktinformationen des Herstellers
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen: große Variantenvielfalt: hohe Zeitersparnis bei der Verdrahtung: Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anzahl der Phasen 4
Ausführung des elektrischen Anschlusses Gabel
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsdauerstrom Iu 120 A
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Bemessungsstoßspannung 4.5 kV
Breite in Teilungseinheiten 8
Farbe grau
Geeignet für Anzahl Geräte 8
Isoliert ja
Länge 140 mm
Max. Bemessungsbetriebsspannung Ue 690 V
Polzahl 4
Querschnitt 10 mm²
Teilungsmaß 17.5 mm
DOEPKE Phasenschiene 4ph 17,5mm Eurovario 140mm 10qmm 120A Gabel Isoliert
Produktinformationen des Herstellers
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen: große Variantenvielfalt: hohe Zeitersparnis bei der Verdrahtung: Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 1271668
Hersteller DOEPKE
Originalbezeichnung EV-SG4.8.120
Werksnummer 09920122
EAN 4014712021631
Zolltarifnummer 85369010
Lagerart Lagerware
