WAGO 746-2305

Printklemme 10f 2re gr Serie 746 RM=7,5 Federzuganschluss/Lötanschluss 0,5-10qmm

WAGO 746-2305

Printklemme 10f 2re gr Serie 746 RM=7,5 Federzuganschluss/Lötanschluss 0,5-10qmm

Artikelnummer 4497144

Anschließbarer Leiterquerschnitt eindrähtig	0.5 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.5 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.5 - 10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.5 - 10 mm²
Anschlussart Leiter	Federzuganschluss
Anschlussart Leiterplatte	Lötanschluss
Anzahl der Etagen	2
Anzahl der elektrischen Anschlüsse	10
Art der Banderolierung	ohne
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Bemessungsstrom In	50 A
Betriebstemperatur	-60 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94	V0
Gehäusefarbe	grau

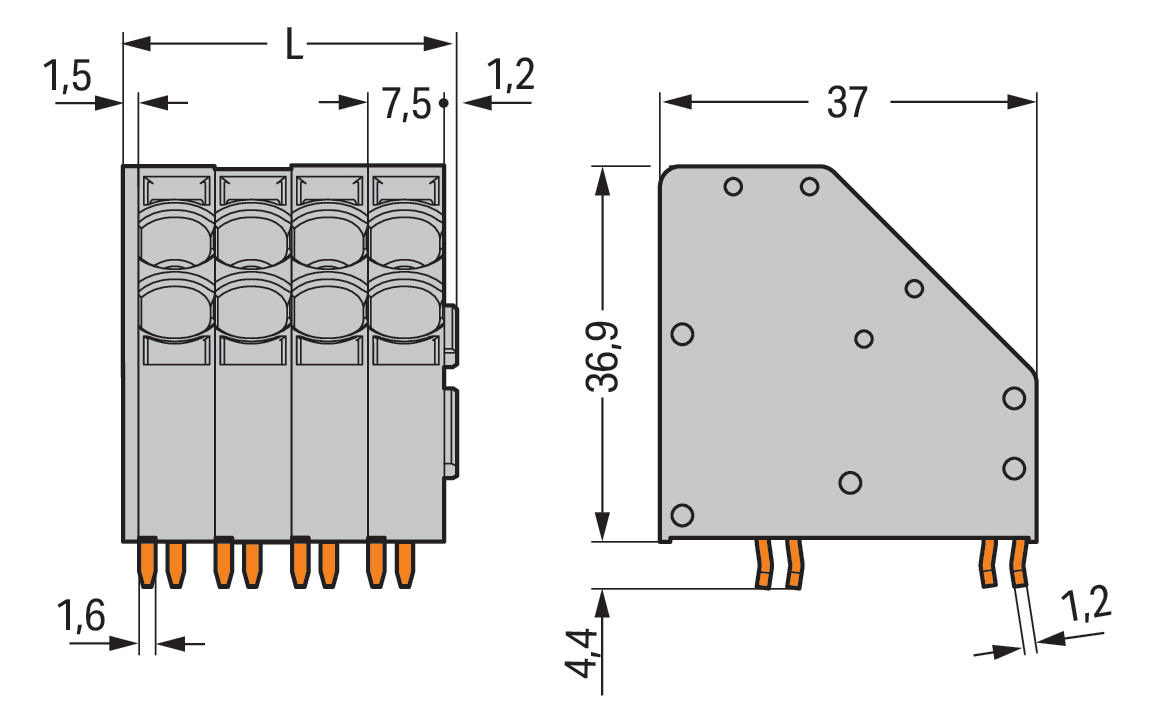

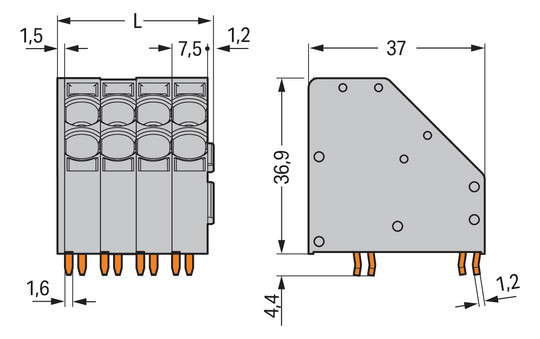

Höhe	36.9 mm
Länge des Pins	4.4 mm

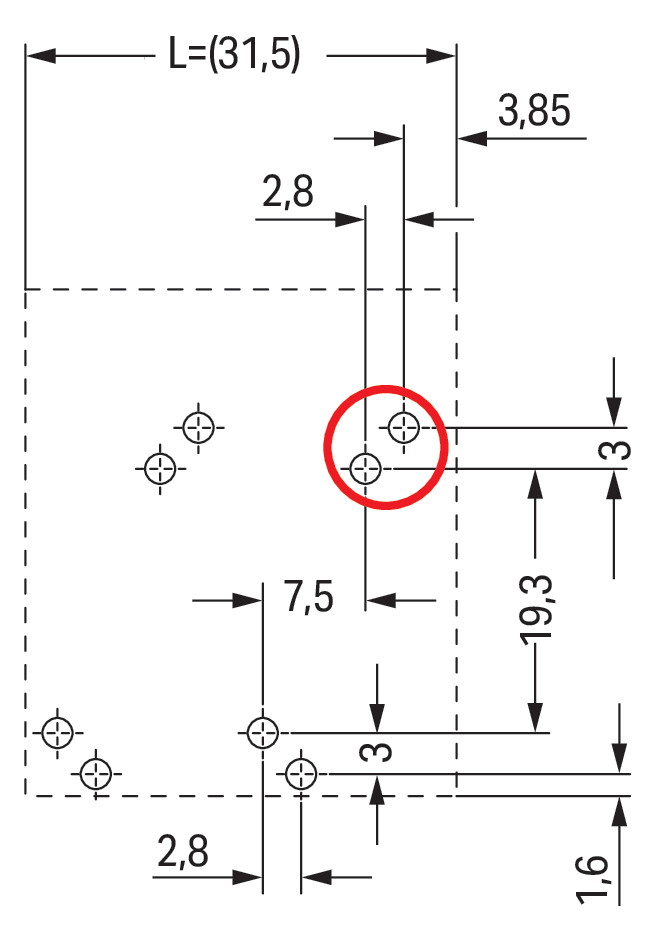

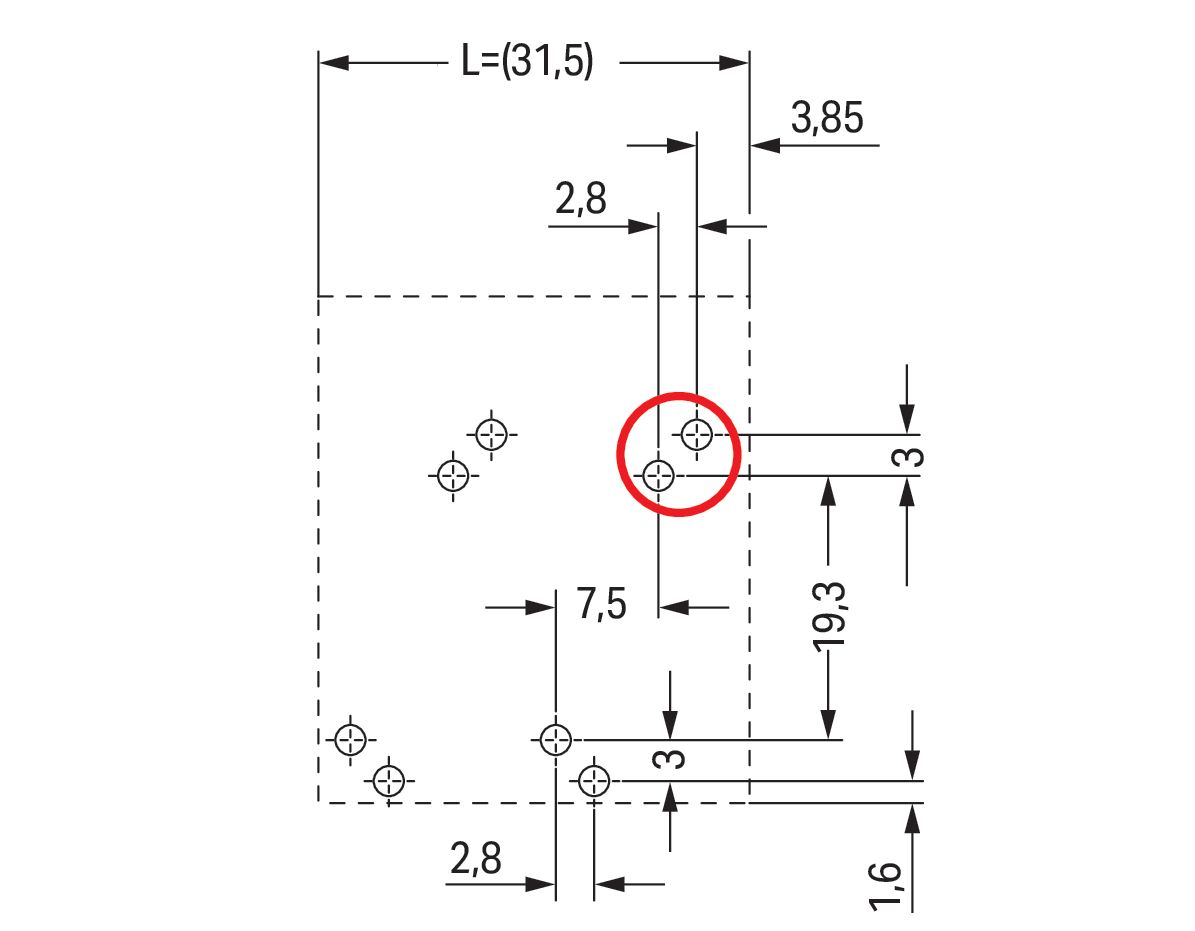

Rastermaß der Anschlüsse	7.5 mm
Verschmutzungsgrad	2
Werkstoff der Anschlussoberfläche	Zinn
Werkstoff des Isolierkörpers	Thermoplast
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Überspannungskategorie	III

WAGO Printklemme 10f 2re gr Serie 746 RM=7,5 Federzuganschluss/Lötanschluss 0,5-10qmm

Produktinformationen des Herstellers

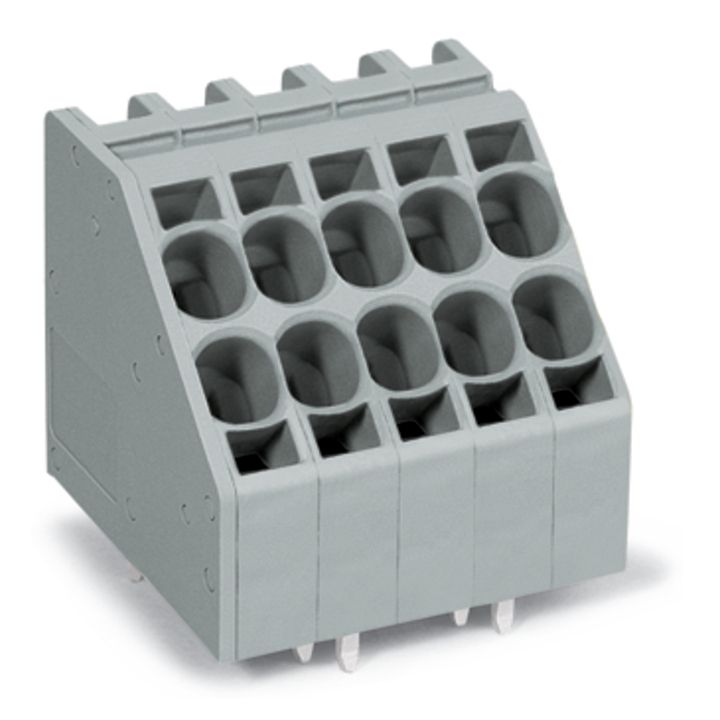

2-Leiter-Leiterplattenklemme: 10 mm²: Rastermaß 7,5 mm: 5-polig: Push-in CAGE CLAMP : grau 2-Leiter-Klemmenleisten mit Schraubendreherbetätigung und Push-in CAGE CLAMP -Anschluss Doppelanschluss für Einspeisung und Verteilung Eindeutige und sichere Kontaktierung durch separate Klemmstellen und Betätigung 600 V UL gemäß UL 1059 Feindrähtige Leiter mit Aderendhülsen und eindrähtige Leiter direkt steckbar Aufnahme für Mini-WSB- und WMB-Beschriftungsschilder

Mehr Informationen

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Zu diesem Artikel konnten keine Varianten gefunden werden.

Zu diesem Artikel konnten keine Alternativartikel gefunden werden.

Anschließbarer Leiterquerschnitt eindrähtig	0.5 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.5 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.5 - 10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.5 - 10 mm²
Anschlussart Leiter	Federzuganschluss
Anschlussart Leiterplatte	Lötanschluss
Anzahl der Etagen	2
Anzahl der elektrischen Anschlüsse	10
Art der Banderolierung	ohne
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Bemessungsstrom In	50 A
Betriebstemperatur	-60 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94	V0
Gehäusefarbe	grau
Höhe	36.9 mm
Länge des Pins	4.4 mm
Rastermaß der Anschlüsse	7.5 mm
Verschmutzungsgrad	2
Werkstoff der Anschlussoberfläche	Zinn
Werkstoff des Isolierkörpers	Thermoplast
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Überspannungskategorie	III
