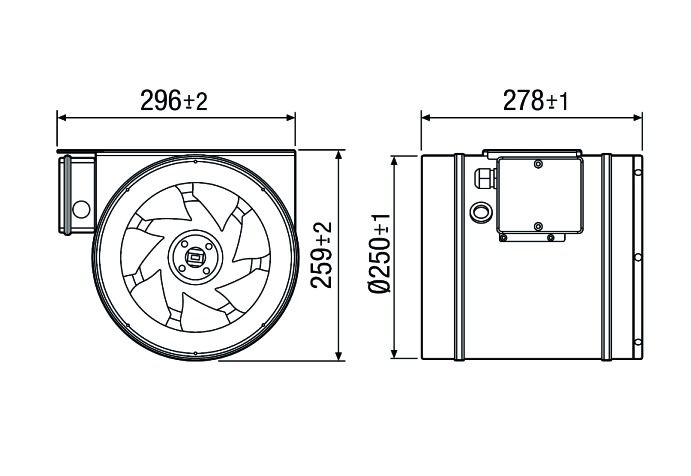

<p>Merkmale</p><p> - Für direkten Einbau in Rohrleitungen.</p><p> - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.</p><p> - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.</p><p> - Ansaugdüse zum turbulenzarmen Luftansaugen.</p><p> - Diagonal-Laufrad mit nachgeschaltetem Stator.</p><p> - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.</p><p> - Mit Diffusor zur Erhöhung des statischen Drucks.</p><p> - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.</p><p> - Meridianer Strömungsverlauf verhindert Turbulenzen.</p><p> - Schutzart IP X4.</p><p> - Wärmeklasse F.</p><p> - Material: Stahlblech, verzinkt.</p><p></p><p>Wechselstrommotor</p><p> - Elektrischer Anschluss über außenliegenden Klemmenkasten.</p><p> - Drehzahlregelung mittels Transformatoren möglich.</p><p> - Thermischer Überlastungsschutz serienmäßig.</p><p> - Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.</p><p></p><p>Artikel:</p><p>EDR 25</p><p> - Fördervolumen: 1700 m3/h</p><p> - FördervolumenNenn: 1119 m3/h / im opt. Wirkungsgrad</p><p> - Druck pfs, Nenn: 274 Pa - im opt. Wirkungsgrad</p><p> - Drehzahl nNenn: 2824 1/min - im opt. Wirkungsgrad</p><p> - Drehzahl: 2890 1/min</p><p> - Laufradtyp: diagonal</p><p> - Drehzahlsteuerbar: ja</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 170 W / im opt. Wirkungsgrad</p><p> - INenn: 0,8 A / im opt. Wirkungsgrad</p><p> - IMax: 1 A</p><p> - Schutzart: IP X4</p><p> - Wärmeklasse: F</p><p> - Netzzuleitung: 3 / 1,5 mm2</p><p> - Einbaulage: senkrecht / waagerecht</p><p> - Material Gehäuse: Stahlblech, verzinkt</p><p> - Farbe: silbergrau</p><p> - Gewicht: 6,5 kg</p><p> - Gewicht mit Verpackung: 6,95 kg</p><p> - Nennweite: 250 mm</p><p> - Breite: 296 mm</p><p> - Höhe: 259 mm</p><p> - Tiefe: 278 mm</p><p> - Breite mit Verpackung: 310 mm</p><p> - Höhe mit Verpackung: 270 mm</p><p> - Tiefe mit Verpackung: 305 mm</p><p> - Fördermitteltemperatur bei IMax: 55 °C</p><p> - Umgebungstemperatur: 55 °C</p><p> - Gesamteffizienz e: 44,9 %</p><p> - Messkategorie: A</p><p> - Effizienzkategorie: statisch</p><p> - Effizienzgrad N: 63,4</p><p> - VSD erforderlich: nein</p><p> - Herstellungsjahr: siehe Typenschild</p><p> - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen</p><p> - PBEP / FördervolumenBEP / Pfs, BEP: 0,174 kW / 1119 m3/h / 274 Pa</p><p> - nBEP: 2824 1/min</p><p> - spezifisches Verhältnis: ca. 1</p><p> - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung</p><p> - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung</p><p> - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -</p><p> - IBEP: 0,8 A</p><p> - SchallleistungspegelLWA5: 71
