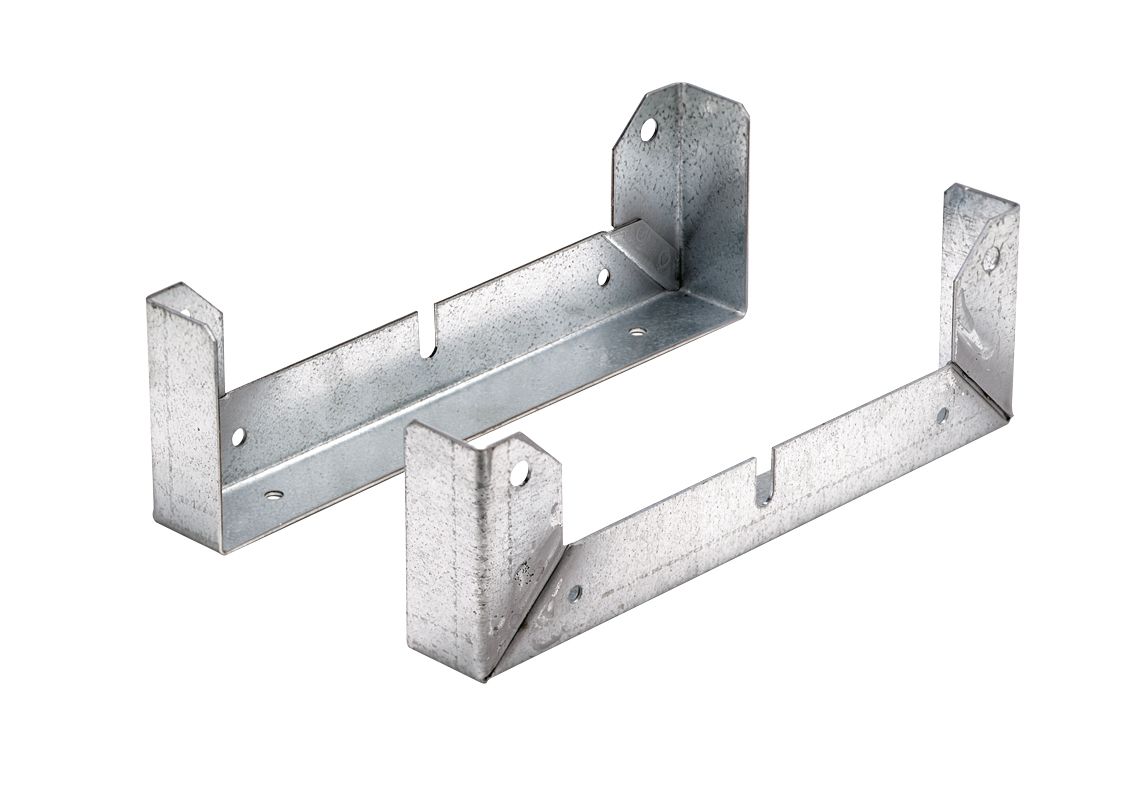

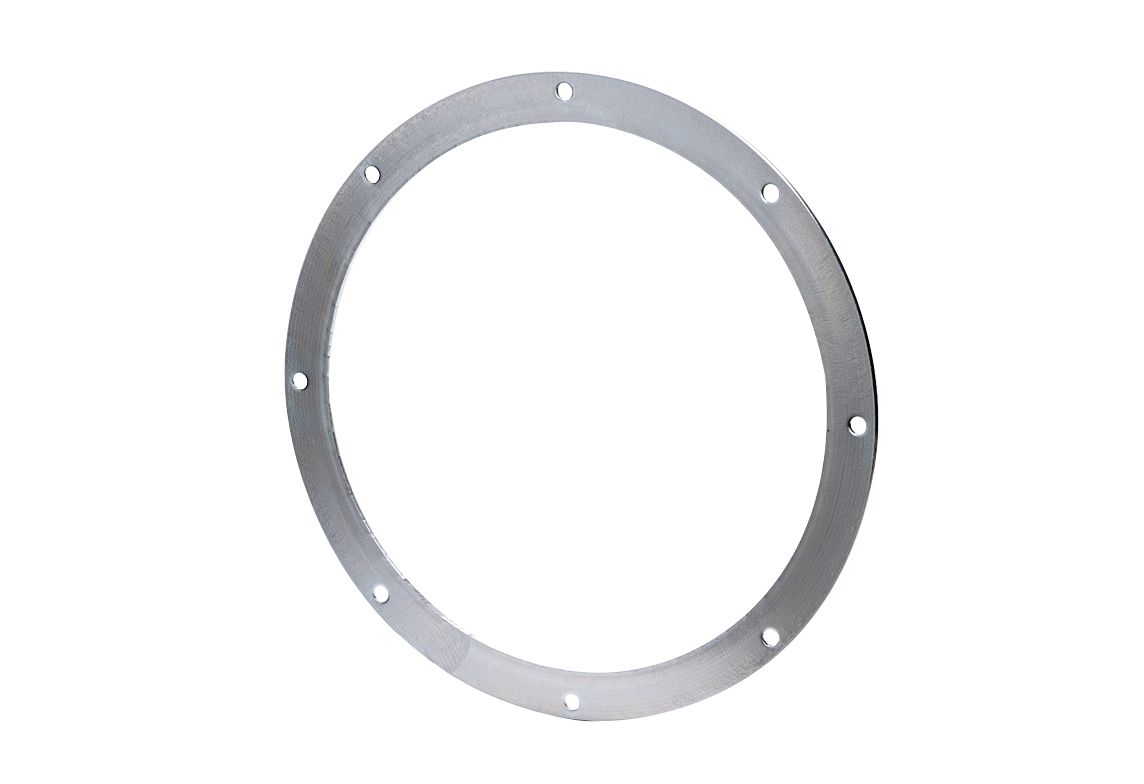

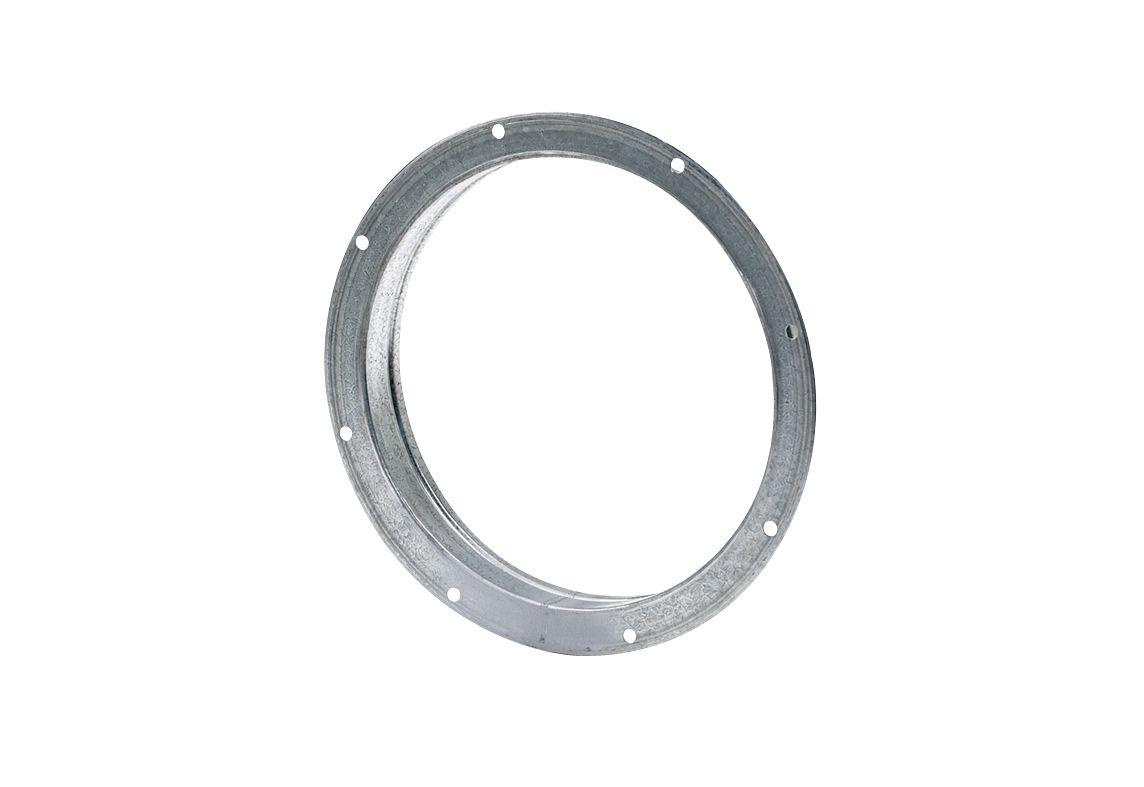

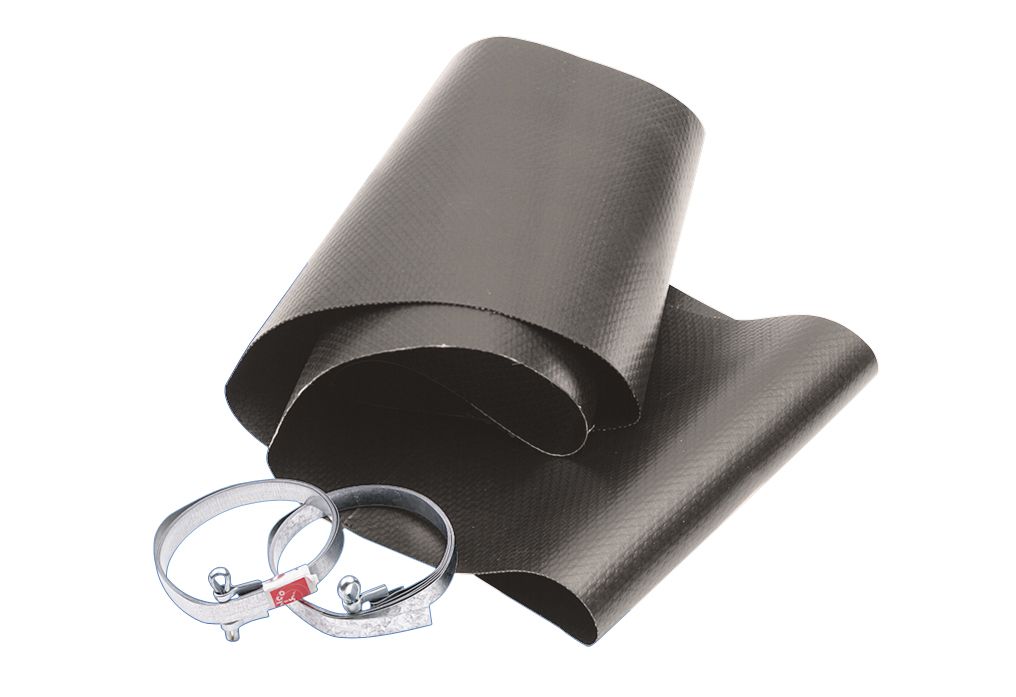

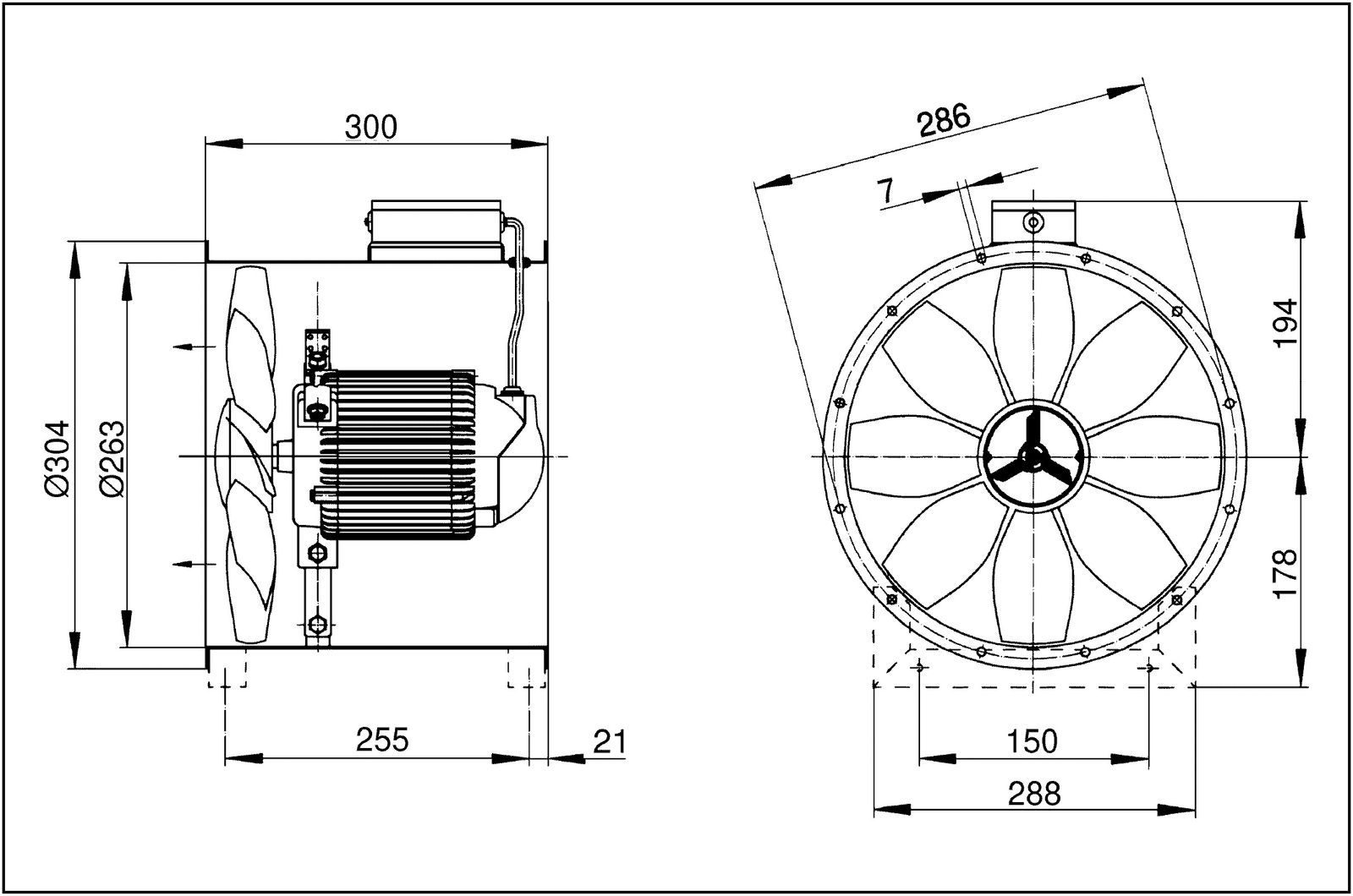

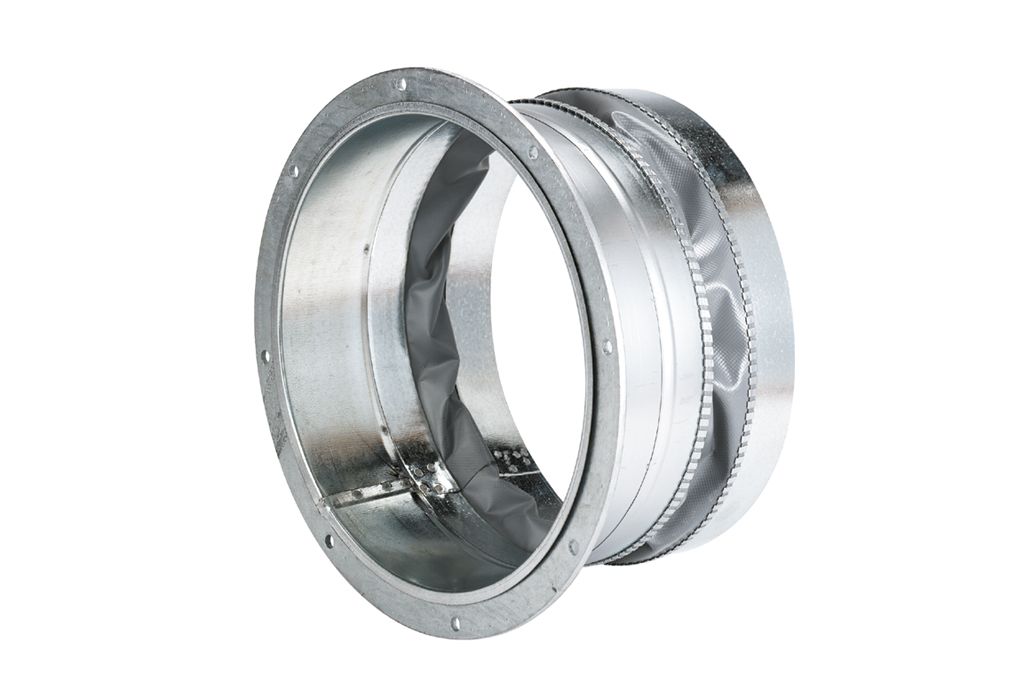

<p>Drehstrom-Ausführung</p><p> - Axial-Rohrventilator, in Drehstromausführung.</p><p></p><p>Kurzbeschreibung</p><p> - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.</p><p> - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.</p><p> - Flanschbohrungen gemäß DIN EN 12220:1998.</p><p> - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.</p><p> - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.</p><p> - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.</p><p> - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.</p><p> - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.</p><p> - Ventilatoren sind wartungsfrei.</p><p> - Einbau in jeder Lage möglich.</p><p></p><p>Förderrichtung</p><p> - Die Förderrichtung ist gekennzeichnet.</p><p> - Standard Abluftbetrieb, Förderrichtung über Motor saugend.</p><p></p><p>Drehstrommotor</p><p> - Typenreihe DZR.</p><p> - Asynchronmotor.</p><p> - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.</p><p> - Bemessungsspannung 400 V, 50 Hz.</p><p> - Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54.</p><p> - Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B.</p><p> - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.</p><p> - Reversierbar.</p><p> - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.</p><p> - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich.</p><p> - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.</p><p> - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.</p><p></p><p>Elektrischer Anschluss</p><p> - Außenliegender Klemmenkasten mit Kabeltüllen.</p><p></p><p>Sicherheitshinweise</p><p> - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.</p><p></p><p>Artikel:</p><p>DZR 25/2 B</p><p> - Fördervolumen: 2190 m3/h</p><p> - FördervolumenNenn: 1580 m3/h / im opt. Wirkungsgrad</p><p> - Druck pfs, Nenn: 137 Pa - im opt. Wirkungsgrad</p><p> - Drehzahl nNenn: 2280 1/min - im opt. Wirkungsgrad</p><p> - Drehzahl: 2913 1/min</p><p> - Laufradtyp: axial</p><p> - Drehzahlsteuerbar: ja</p><p> - Reversierbarkeit: ja</p><p> - Spannungsart: Drehstrom</p><p> - Bemessungsspannung: 400 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 175 W / im opt. Wirkungsgrad</p><p> - INenn: 0,35 A / im opt. Wirkungsgrad</p><p> - IMax: 0,4 A</p><p> - Schutzart: IP 55</p><p> - Wärmeklasse: B</p><p> - Polumschaltbar: nein</p><p> - Netzzuleitung: 7 / 1,5 mm2</p><p> - Einbaulage: waagerecht / senkrecht</p><p> - Material: Stahlblech, verzinkt</p><p> - Farbe: silber</p><p> - Gewicht: 8,26 kg</p><p> - Gewicht mit Verpackung: 9,1 kg</p><p> - Nennweite: 250 mm</p><p> - Breite: 304 mm</p><p> - Höhe: 372 mm</p><p> - Tiefe: 300 mm</p><p> - Breite mit Verpackung: 420 mm</p><p> - Höhe mit Verpackung: 440 mm</p><p> - Tiefe mit Verpackung: 330 mm</p><p> - Fördermitteltemperatur bei Nennstrom: 60 °C</p><p> - Fördermitteltemperatur bei IMax: 60 °C</p><p> - Gesamteffizienz e: 46,9 %</p><p> - Messkategorie: D</p><p> - Effizienzkategorie: total</p><p> - Effizienzgrad N: 58,2</p><p> - VSD erforderlich: nein</p><p> - Herstellungsjahr: siehe Typenschild</p><p> - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen</p><p> - PBEP / FördervolumenBEP / Pfs, BEP: 0,163 kW / 1810 m3/h</p><p> - nBEP: 2890 1/min</p><p> - spezifisches Verhältnis: ca. 1</p><p> - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung</p><p> - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung</p><p> - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -</p><p> - pf, BEP: 152 Pa</p><p> - SchallleistungspegelLWA5: 82
