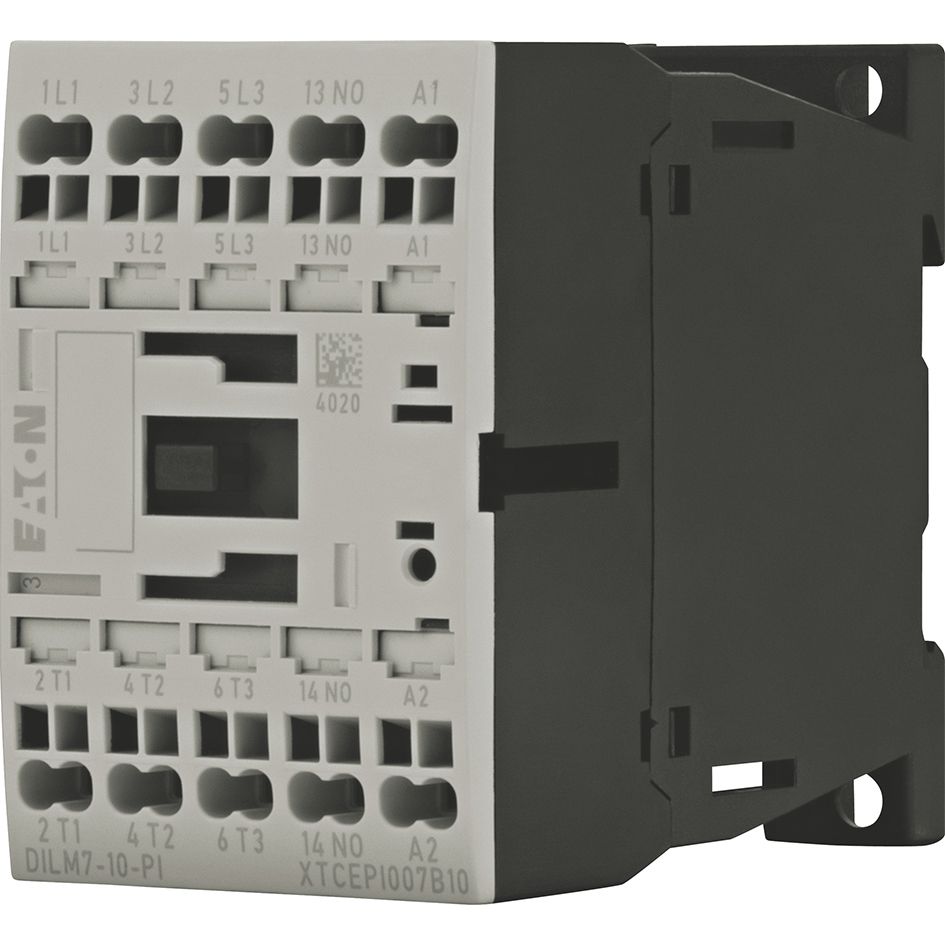

Eaton DILM7-10(24VDC)-PI

Schütz 3kW 3S 1S/Hilf 24V 24V/DC

Eaton DILM7-10(24VDC)-PI

Schütz 3kW 3S 1S/Hilf 24V 24V/DC
Artikelnummer 3418293
Umverpackung
1
Anschlussart Hauptstromkreis Federzuganschluss
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung NEMA 0 kW
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 3 kW
Bemessungsbetriebsstrom Ie bei DC-3 / DC-5 bei 440 V 0 A
Bemessungssteuerspeisespannung AC 50 Hz 0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz 0 - 0 V
Bemessungssteuerspeisespannung DC 24 - 24 V
Breite 45 mm
Höhe 68 mm
Spannungsart zur Betätigung DC
Tiefe 75 mm
Eaton Schütz 3kW 3S 1S/Hilf 24V 24V/DC
Produktinformationen des Herstellers
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILM12-XHI…-PI, DILM32-XHI…-PI, DILA-XHI(V)…-PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anschlussart Hauptstromkreis Federzuganschluss
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung NEMA 0 kW
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 3 kW
Bemessungsbetriebsstrom Ie bei DC-3 / DC-5 bei 440 V 0 A
Bemessungssteuerspeisespannung AC 50 Hz 0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz 0 - 0 V
Bemessungssteuerspeisespannung DC 24 - 24 V
Breite 45 mm
Höhe 68 mm
Spannungsart zur Betätigung DC
Tiefe 75 mm
Eaton Schütz 3kW 3S 1S/Hilf 24V 24V/DC
Produktinformationen des Herstellers
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILM12-XHI…-PI, DILM32-XHI…-PI, DILA-XHI(V)…-PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 3418293
Hersteller Eaton
Originalbezeichnung DILM7-10(24VDC)-PI
Werksnummer 199223
EAN 4015081973071
Zolltarifnummer 85364900
Lagerart Beschaffungsware
