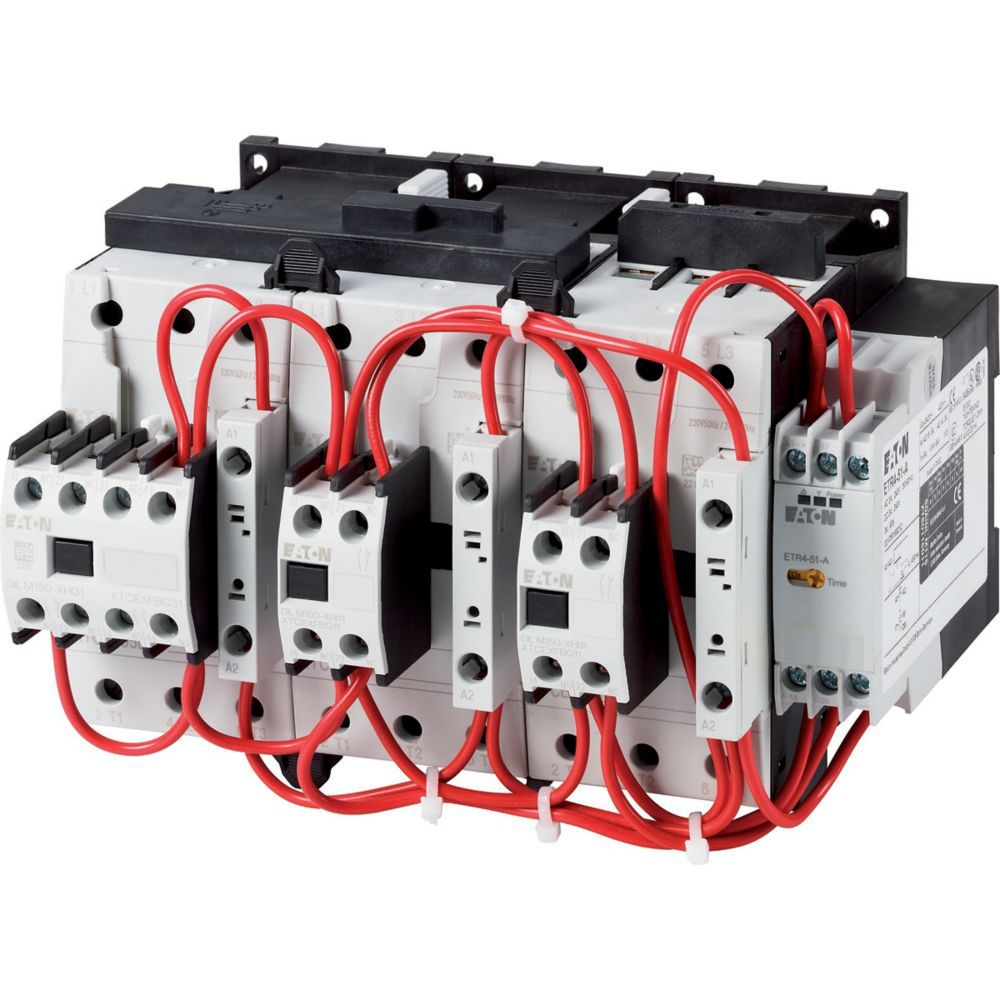

Eaton SDAINLM90(230V50HZ,240V60HZ)
Stern-Dreieck-Schütz AC 45kW/AC 90A/AC 230V/50Hz IP00 Schraub
NUR FÜR AUTORISIERTE FACHHÄNDLER
Eaton SDAINLM90(230V50HZ,240V60HZ)
Stern-Dreieck-Schütz AC 45kW/AC 90A/AC 230V/50Hz IP00 Schraub
Artikelnummer
1436076
Umverpackung
1
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 90 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 90 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung DC | 0 - 0 V |
| Betriebsspannung AC 50 Hz | 230 - 690 V |
| Betriebsspannung AC 60 Hz | 230 - 690 V |
| Betriebsspannung DC | 0 - 0 V |
| Breite | 188 mm |
| Funktion | Stern-Dreieck-Schütz |
| Höhe | 115 mm |
| Schutzart (IP) | IP00 |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Tiefe | 147 mm |
Eaton Stern-Dreieck-Schütz AC 45kW/AC 90A/AC 230V/50Hz IP00 Schraub
Produktinformationen des Herstellers
Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 45 kW, 500 V: P= 55 kW, 660 V 690 V: P= 45 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM50, + DILM150-XHI31, Dreieckschütz Q15: DILM50, + DILM150-XHI11 Typ, Sternschütz Q13: DILM40, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 90 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 90 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung DC | 0 - 0 V |
| Betriebsspannung AC 50 Hz | 230 - 690 V |
| Betriebsspannung AC 60 Hz | 230 - 690 V |
| Betriebsspannung DC | 0 - 0 V |
| Breite | 188 mm |
| Funktion | Stern-Dreieck-Schütz |
| Höhe | 115 mm |
| Schutzart (IP) | IP00 |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Tiefe | 147 mm |
Eaton Stern-Dreieck-Schütz AC 45kW/AC 90A/AC 230V/50Hz IP00 Schraub
Produktinformationen des Herstellers
Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 45 kW, 500 V: P= 55 kW, 660 V 690 V: P= 45 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM50, + DILM150-XHI31, Dreieckschütz Q15: DILM50, + DILM150-XHI11 Typ, Sternschütz Q13: DILM40, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch
| Artikelnummer | 1436076 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | SDAINLM90(230V50HZ,240V60HZ) |
| Werksnummer | 239937 |
| EAN | 4015082399375 |
| Zolltarifnummer | 85364900 |
| Lagerart | Beschaffungsware |
