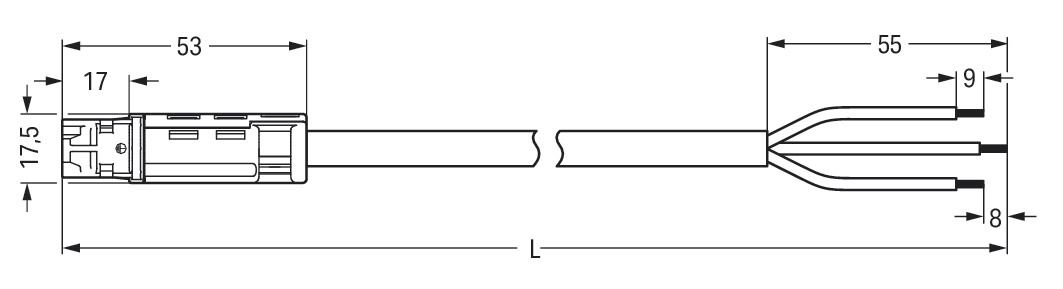

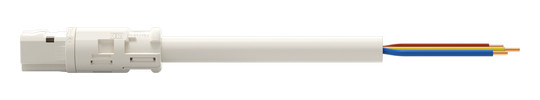

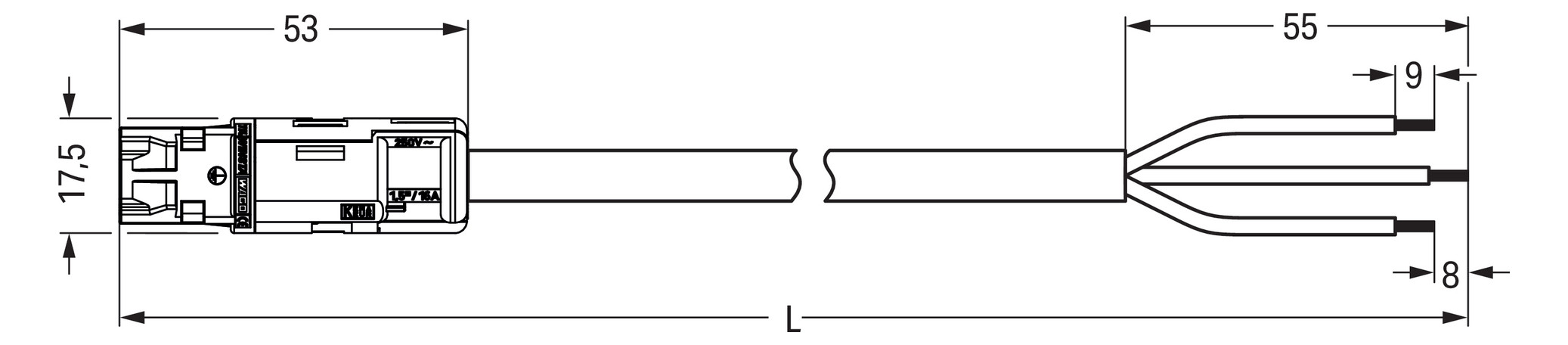

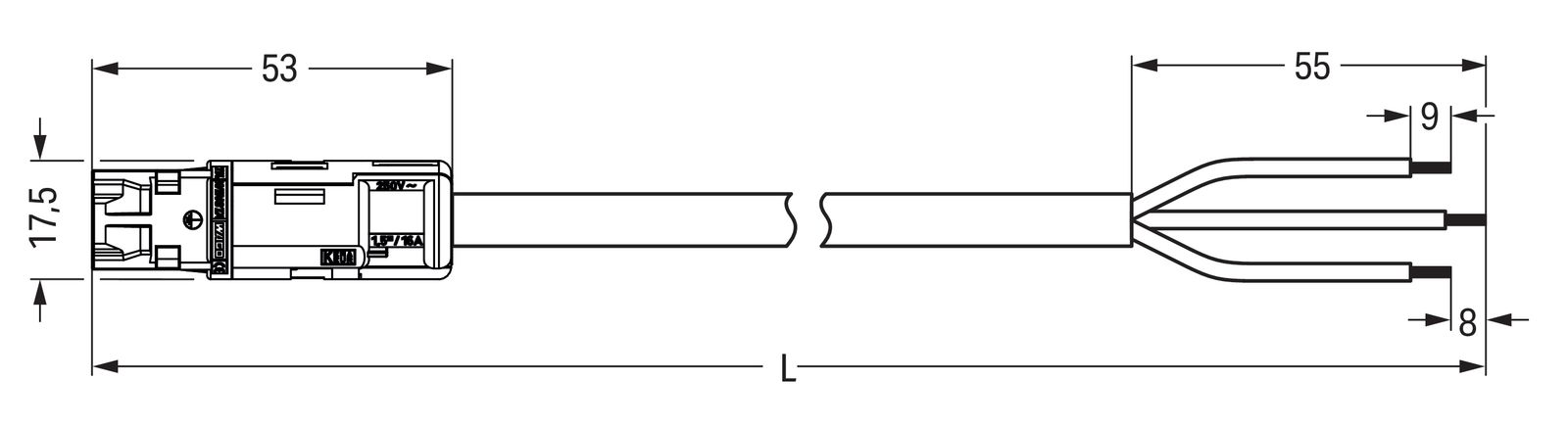

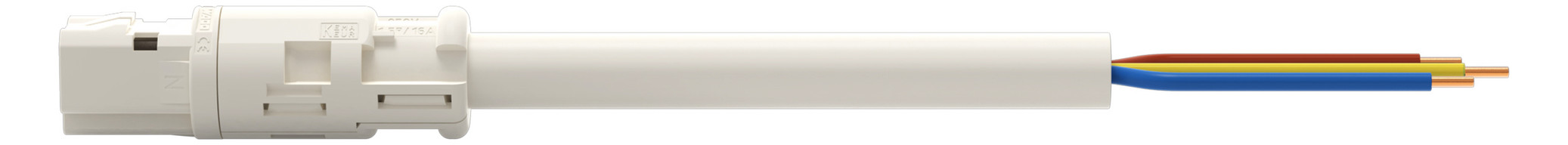

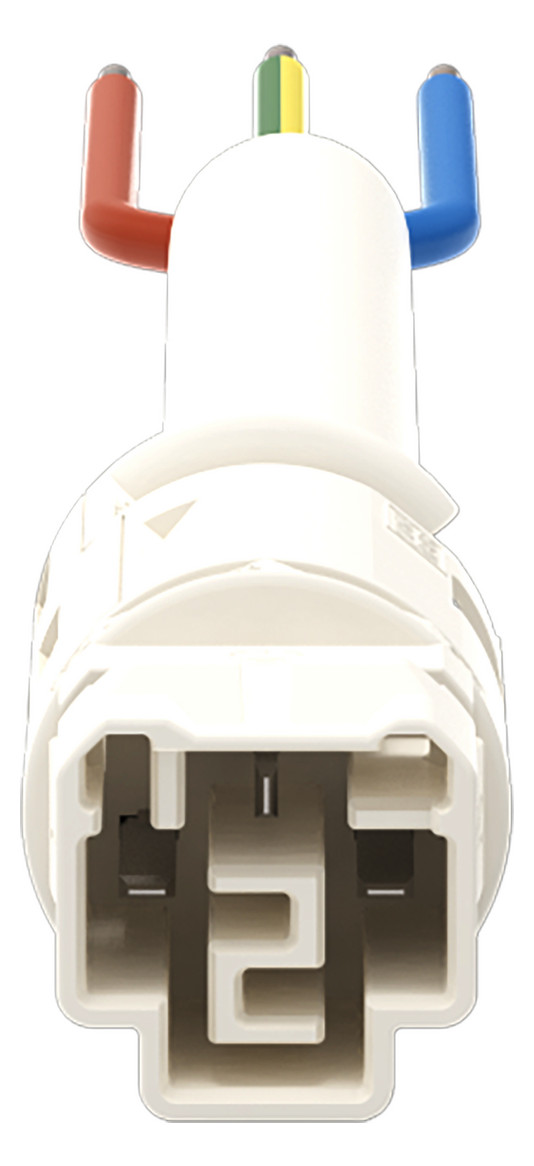

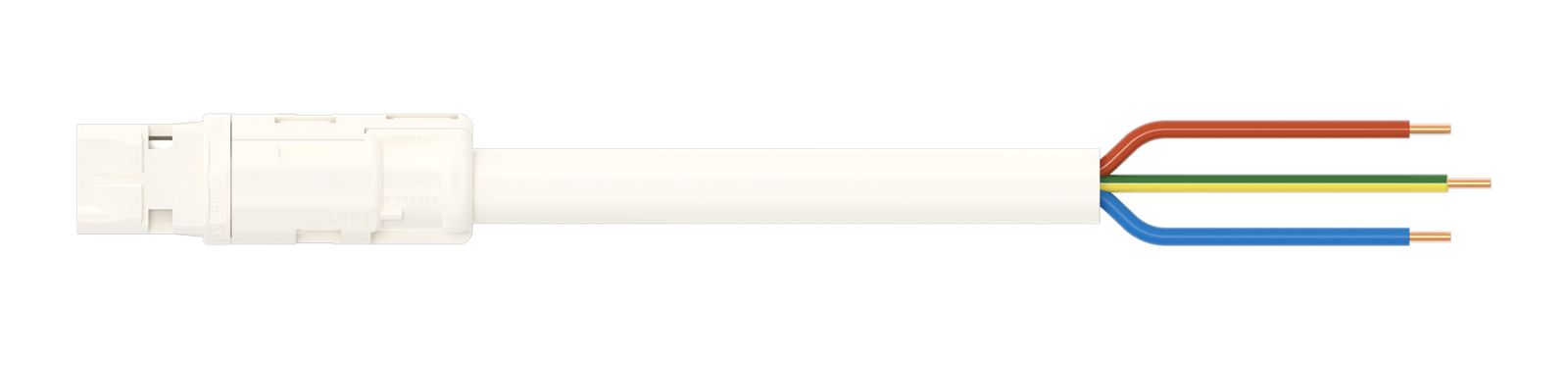

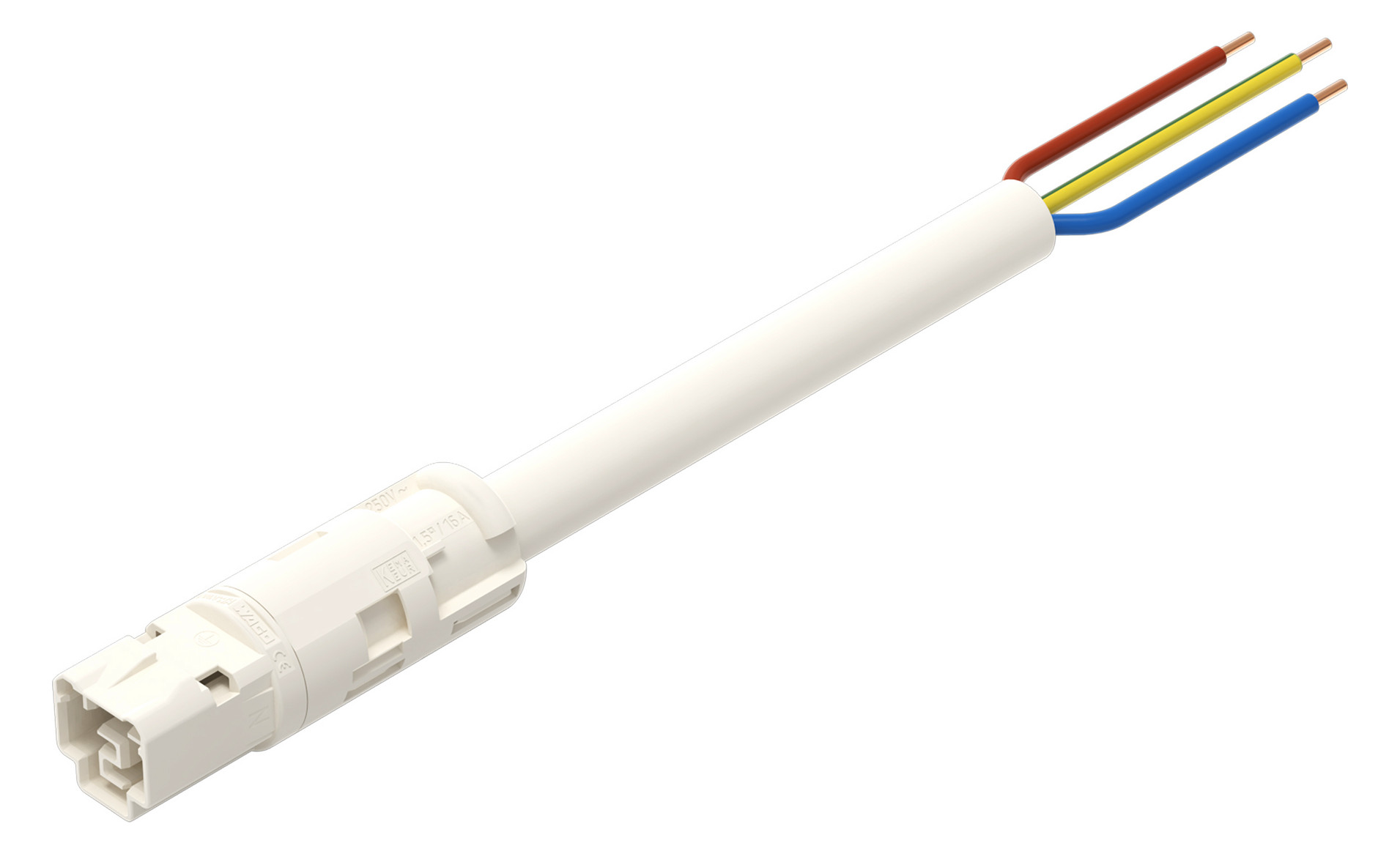

WAGO 774-9993/206-802
Systemverbindung 3p H05VV-F 1,5qmm ws L8000mm 3x1,5qmm Stecker fr.Ende 16A
| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 66.334298 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |
| Gesamtlänge | 8000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 8.2 - 8.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p H05VV-F 1,5qmm ws L8000mm 3x1,5qmm Stecker fr.Ende 16A
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05VV-F 3G 1,5 mm²: 8 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD mit Schutzart IP20 Die konfektionierte Anschlussleitung WINSTA RD mit Schutzart IP20 unterstützt die schnelle und sichere Montage. Die Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Mit WINSTA RD haben wir eine Produktfamilie geschaffen, die aufgrund ihrer Bauform wie angegossen in Bohrungen oder Leerrohre passt. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben konfektionierte Leitungen von WAGO Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung für eine große Anzahl von Anwendungsbereichen kundenspezifische
| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 66.334298 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |
| Gesamtlänge | 8000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 8.2 - 8.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p H05VV-F 1,5qmm ws L8000mm 3x1,5qmm Stecker fr.Ende 16A
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05VV-F 3G 1,5 mm²: 8 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD mit Schutzart IP20 Die konfektionierte Anschlussleitung WINSTA RD mit Schutzart IP20 unterstützt die schnelle und sichere Montage. Die Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Mit WINSTA RD haben wir eine Produktfamilie geschaffen, die aufgrund ihrer Bauform wie angegossen in Bohrungen oder Leerrohre passt. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben konfektionierte Leitungen von WAGO Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung für eine große Anzahl von Anwendungsbereichen kundenspezifische
| Artikelnummer | 4500949 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 774-9993/206-802 |
| Werksnummer | 774-9993/206-802 |
| EAN | 4045454323530 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
