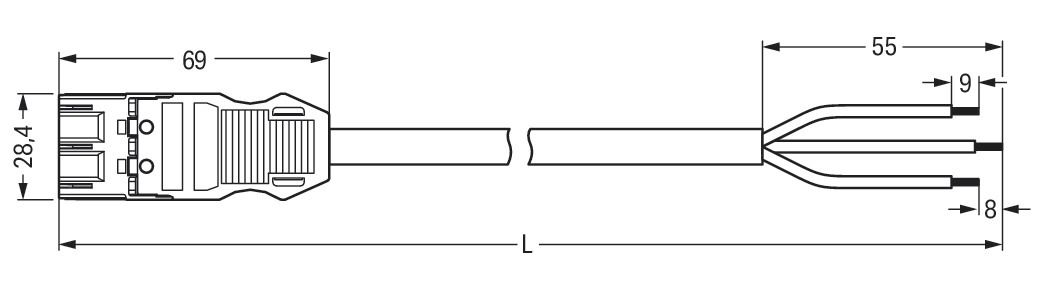

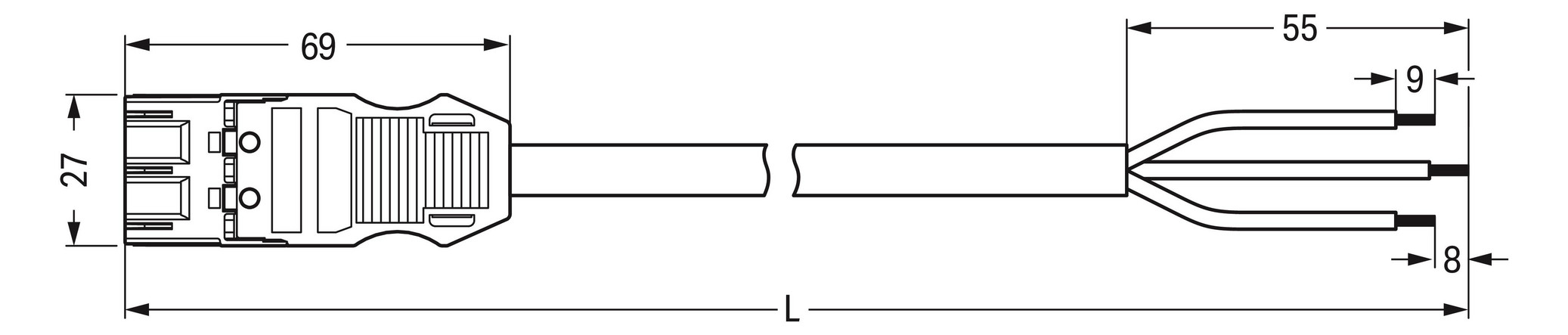

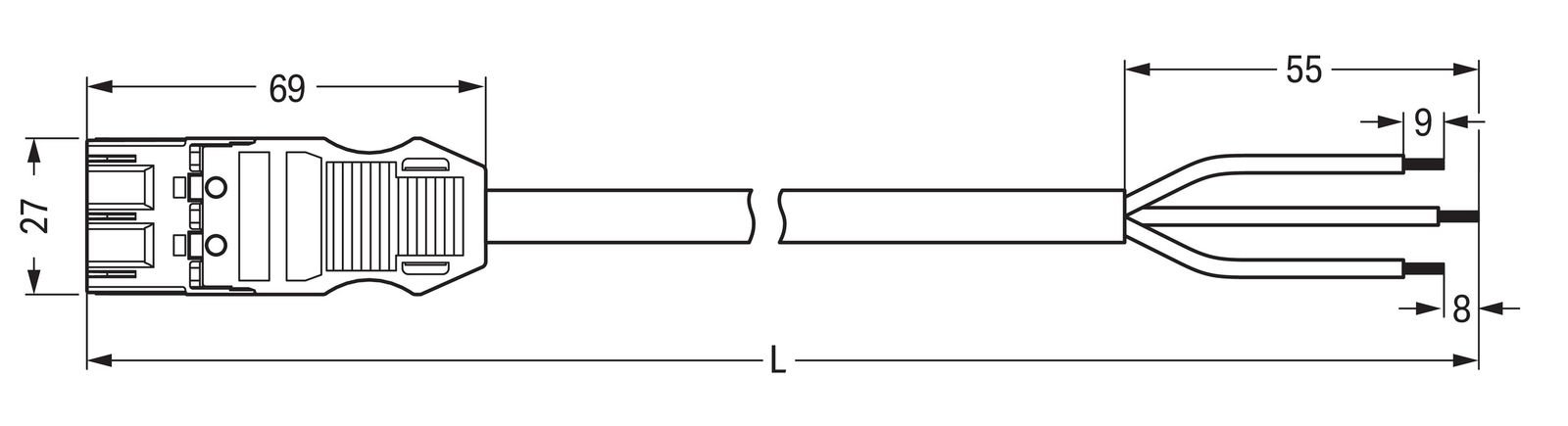

Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 20 A
Brandlast 4.49694 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz rot
Gehäusefarbe schwarz
Gesamtlänge 6000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)

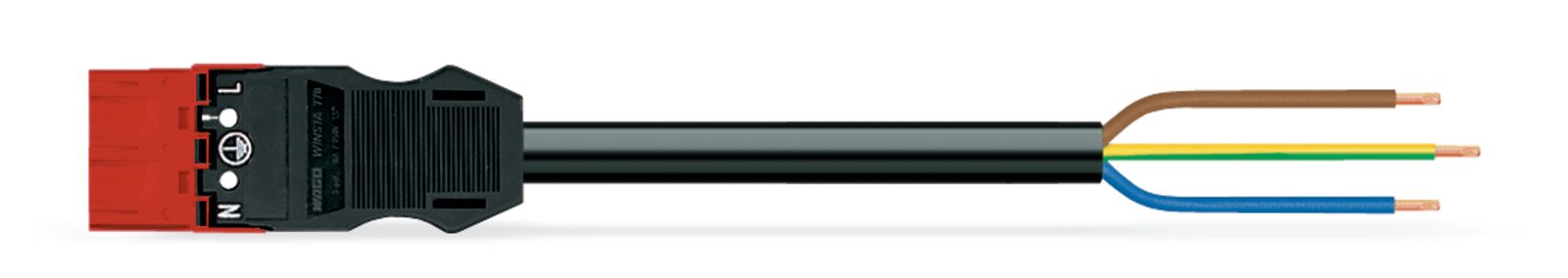

WAGO Systemverbindung 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L6000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. P: H05VV-F 3G 2,5 mm²: 6 m: 2,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Die konfektionierte Anschlussleitung WINSTA MIDI Kodierung P ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die störungsfreie Stromversorgung (USV) lässt sich mit WINSTA MIDI-Installationssteckverbinder mit Kodierung P einwandfrei realisieren. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher durchführen können. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO. effektiver Fehlsteckschutz einfache Schaltungen zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen flexible und platzsparende Verlegung
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 20 A
Brandlast 4.49694 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz rot
Gehäusefarbe schwarz
Gesamtlänge 6000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05VV-F
Kontaktmaterial CuSn
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
Werkstoff des Gehäuses Polyamid (PA)
WAGO Systemverbindung 3p Serie 771 H05VV-F sw 2,5qmm 3x2,5qmm L6000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. P: H05VV-F 3G 2,5 mm²: 6 m: 2,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Die konfektionierte Anschlussleitung WINSTA MIDI Kodierung P ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die störungsfreie Stromversorgung (USV) lässt sich mit WINSTA MIDI-Installationssteckverbinder mit Kodierung P einwandfrei realisieren. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher durchführen können. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO. effektiver Fehlsteckschutz einfache Schaltungen zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen flexible und platzsparende Verlegung
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4500780
Hersteller WAGO
Originalbezeichnung 771-9973/207-601
Werksnummer 771-9973/207-601
EAN 4045454402495
Zolltarifnummer 85444290
Lagerart Beschaffungsware
