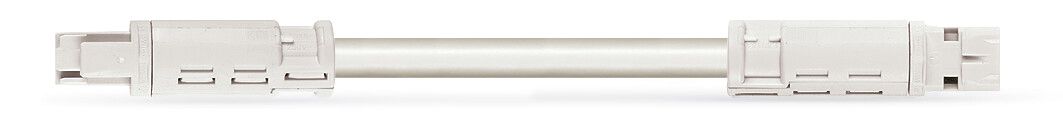

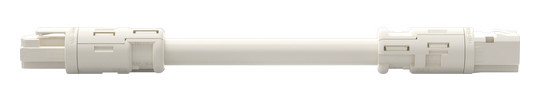

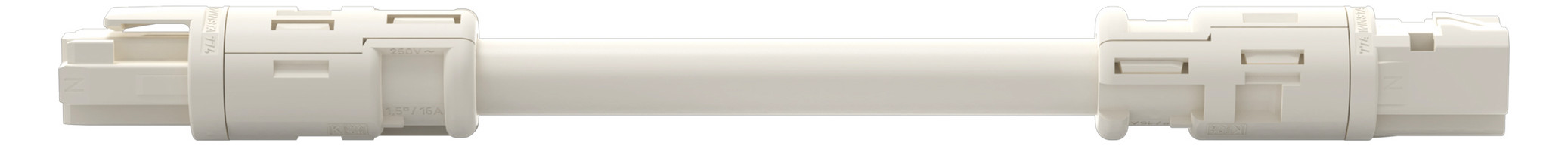

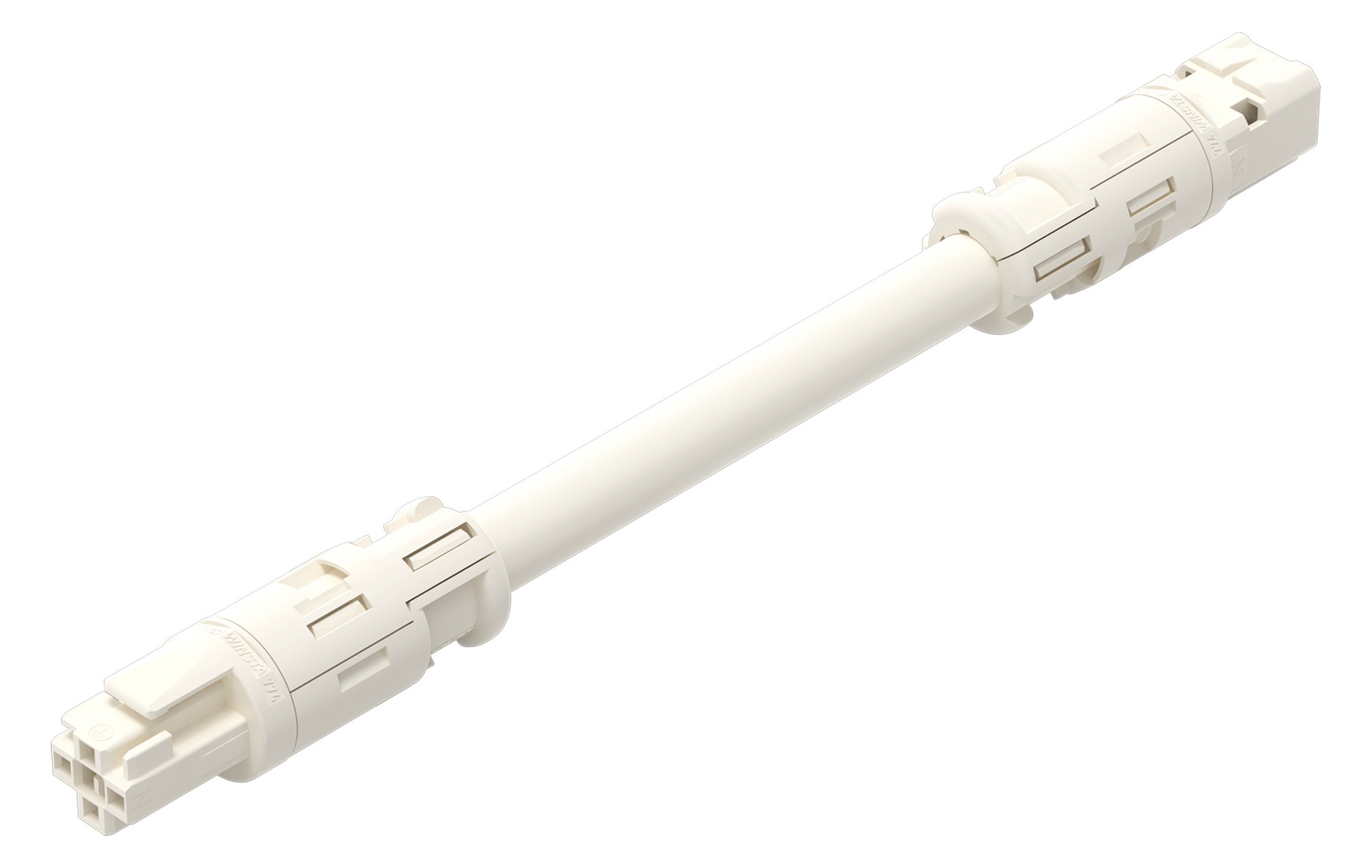

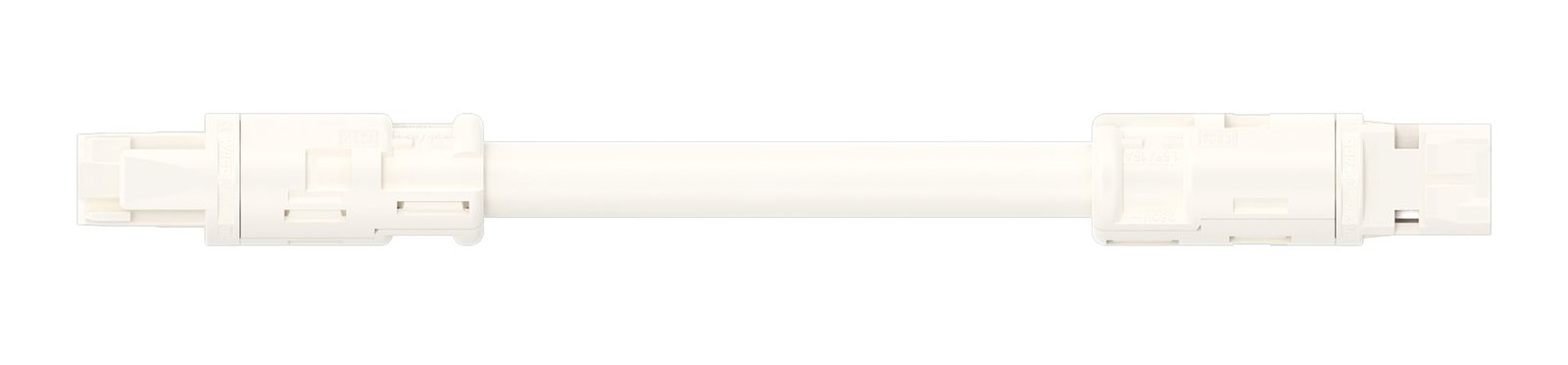

WAGO 774-9993/017-102
Systemverbindung 3p Serie 774 H05Z1Z1-F 3x2,5qmm L1000mm ws Buchse Stecker hfr
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 20 A |
| Brandlast | 7.984248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |

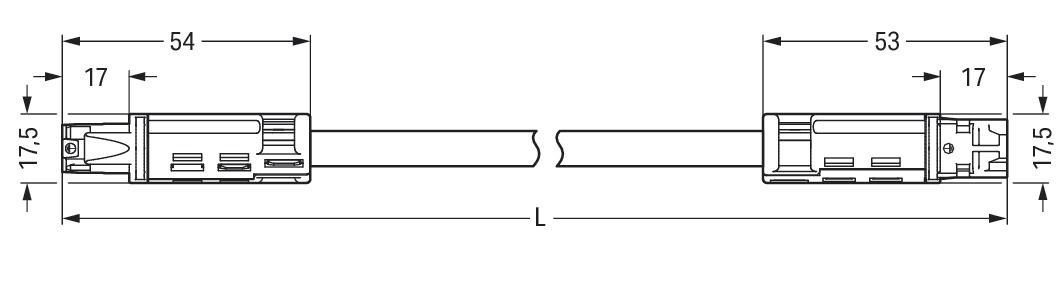

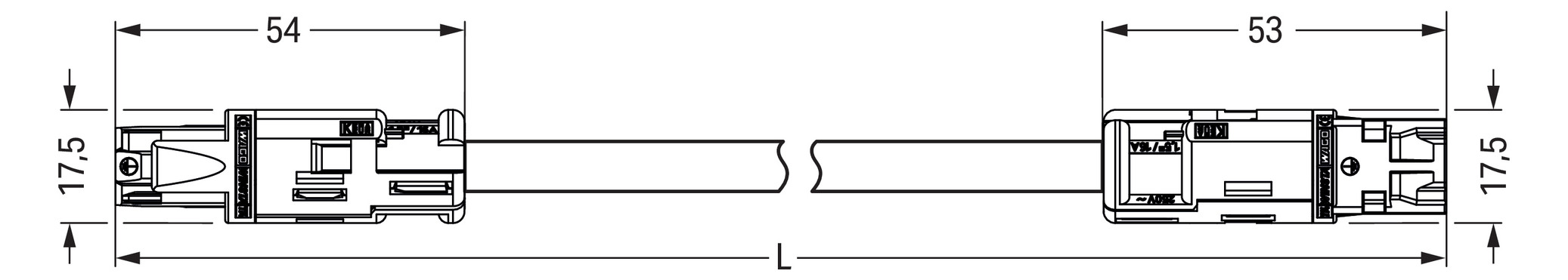

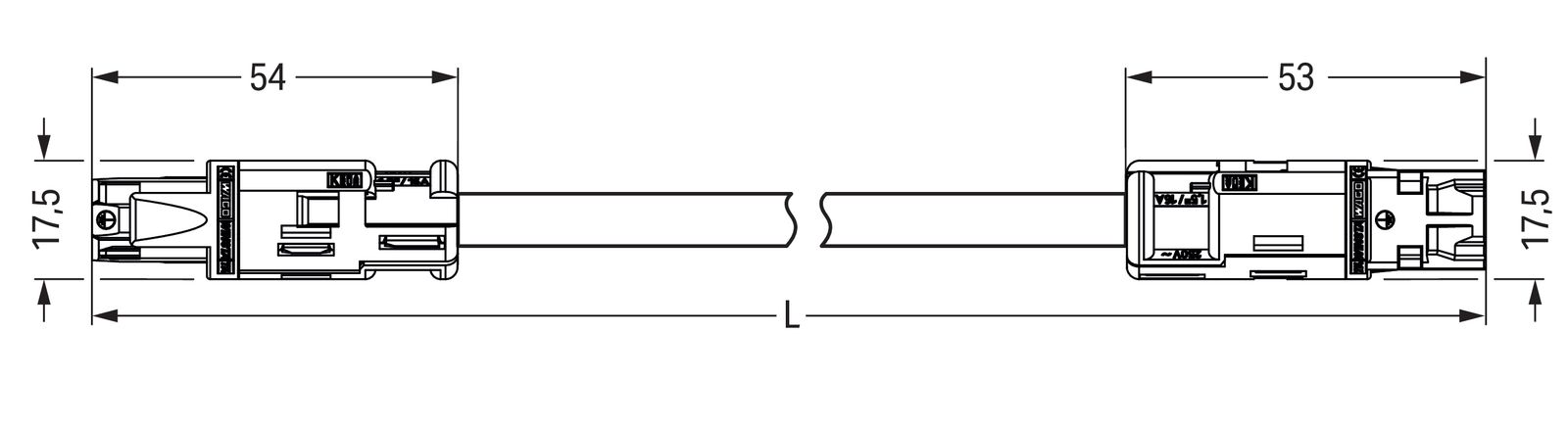

| Gesamtlänge | 1000 mm |
| Halogenfrei | ja |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 10.1 - 10.1 mm |
| Kabeltyp | H05Z1Z1-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 2.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |

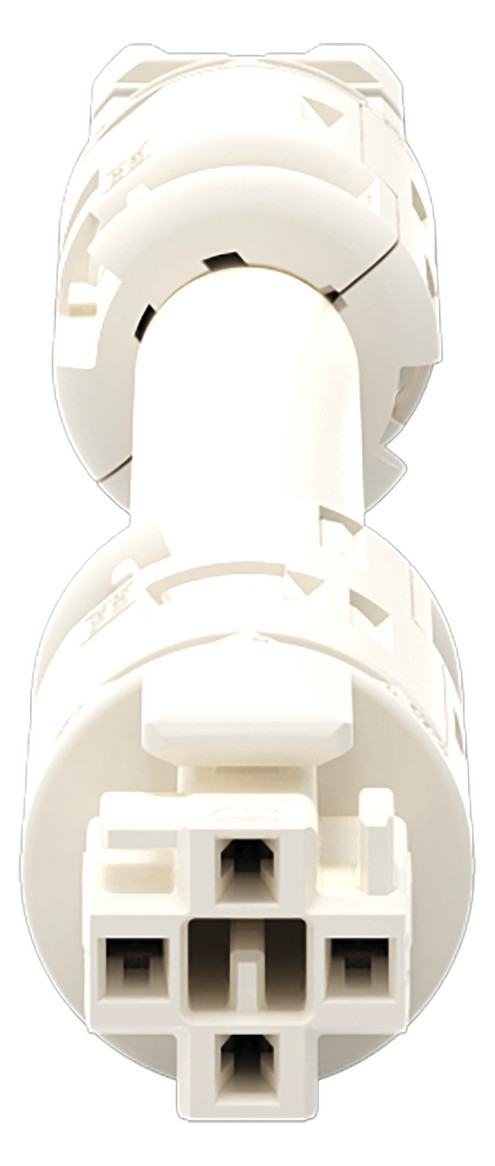

| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p Serie 774 H05Z1Z1-F 3x2,5qmm L1000mm ws Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05Z1Z1-F 3G 2,5 mm²: 1 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD Kodierung A Die konfektionierte Anschlussleitung WINSTA RD Bemessungsstrom 20 A unterstützt die zügige und fachgerechte Montage. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Anwendungen ohne Fehler montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Mit WINSTA RD haben wir eine Produktfamilie ins Leben gerufen, die aufgrund ihrer Bauform perfekt in Leerrohre oder Bohrungen passt. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Bei der Erzeugung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet. Stecken statt Schrauben konfektionierte Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig für jede Netzanwendung kundenspezifische
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 20 A |
| Brandlast | 7.984248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |
| Gesamtlänge | 1000 mm |
| Halogenfrei | ja |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 10.1 - 10.1 mm |
| Kabeltyp | H05Z1Z1-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 2.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p Serie 774 H05Z1Z1-F 3x2,5qmm L1000mm ws Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05Z1Z1-F 3G 2,5 mm²: 1 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD Kodierung A Die konfektionierte Anschlussleitung WINSTA RD Bemessungsstrom 20 A unterstützt die zügige und fachgerechte Montage. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Anwendungen ohne Fehler montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Mit WINSTA RD haben wir eine Produktfamilie ins Leben gerufen, die aufgrund ihrer Bauform perfekt in Leerrohre oder Bohrungen passt. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Bei der Erzeugung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet. Stecken statt Schrauben konfektionierte Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig für jede Netzanwendung kundenspezifische
| Artikelnummer | 4501044 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 774-9993/017-102 |
| Werksnummer | 774-9993/017-102 |
| EAN | 4045454320980 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
