Niedax WSTR150.500
T-Stück Kabelleiter sym 150x500mm Weitsp int.Verb Ausführung symmetrisch
NUR FÜR AUTORISIERTE FACHHÄNDLER
Niedax WSTR150.500
T-Stück Kabelleiter sym 150x500mm Weitsp int.Verb Ausführung symmetrisch
Artikelnummer
4169053
Umverpackung
1
| Ausführung | integrierter Verbinder |
|---|---|
| Ausführung der Sprosse | Profil ungelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Ausführung symmetrisch | ja |
| Einsatztemperatur | -20 - 120 °C |
| Innenradius | 500 mm |
| Kabelleiter-Abgangsbreite | 500 mm |
| Kabelleiterbreite | 500 mm |
| Kabelleiterhöhe | 150 mm |
| Oberflächenschutz | bandverzinkt |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Niedax T-Stück Kabelleiter sym 150x500mm Weitsp int.Verb Ausführung symmetrisch
Produktinformationen des Herstellers

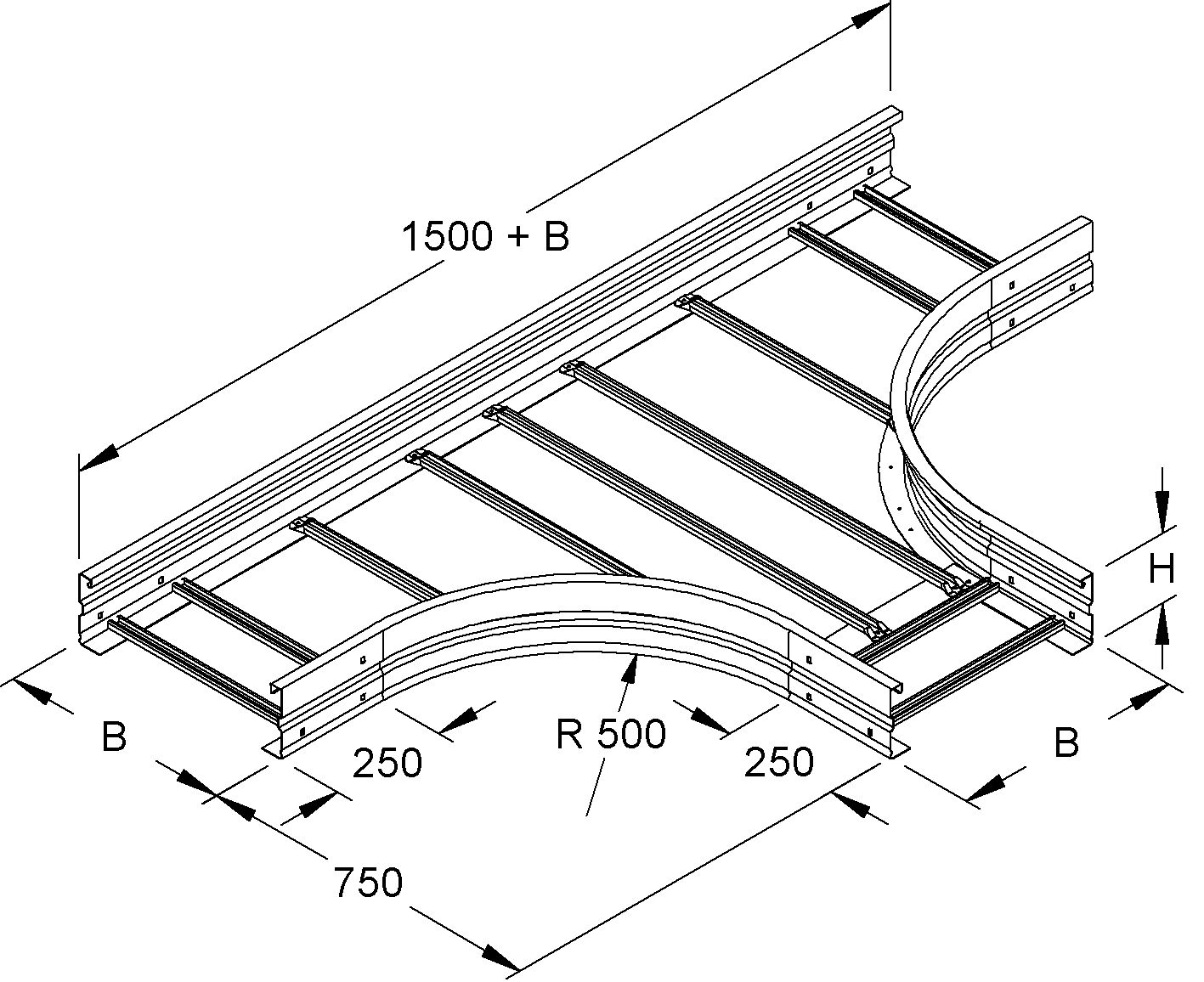

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 500 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN
| Ausführung | integrierter Verbinder |
|---|---|
| Ausführung der Sprosse | Profil ungelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Ausführung symmetrisch | ja |
| Einsatztemperatur | -20 - 120 °C |
| Innenradius | 500 mm |
| Kabelleiter-Abgangsbreite | 500 mm |
| Kabelleiterbreite | 500 mm |
| Kabelleiterhöhe | 150 mm |
| Oberflächenschutz | bandverzinkt |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Niedax T-Stück Kabelleiter sym 150x500mm Weitsp int.Verb Ausführung symmetrisch
Produktinformationen des Herstellers
T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 500 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN
| Artikelnummer | 4169053 |
|---|---|
| Hersteller | Niedax |
| Originalbezeichnung | WSTR150.500 |
| Werksnummer | WSTR150.500 |
| EAN | 4013339949960 |
| Zolltarifnummer | 73089059 |
| Lagerart | Beschaffungsware |
