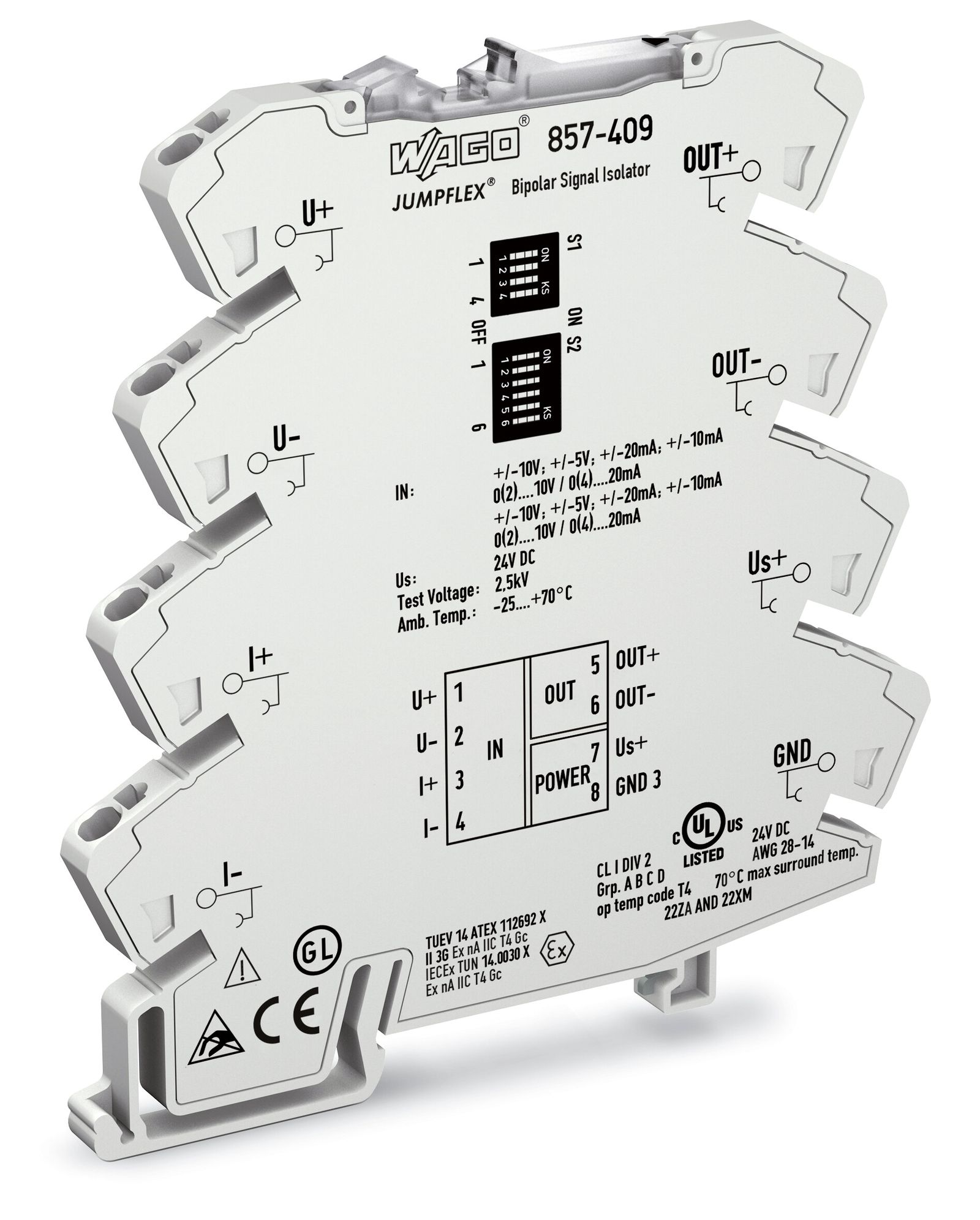

WAGO 857-409
Trennverstärker 24V Serie 857 1Kan Federzugans 600-2000Ohm
| Anzahl der Ausgangsbereiche +5 V ... -5 V | 0 |
|---|---|
| Anzahl der Ausgangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 5 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA | 0 |
| Anzahl der Kanäle | 1 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Bemessungsbetriebsfrequenz | 100 - 5000 Hz |
| Bemessungsversorgungsspannung DC | 24 - 24 V |
| Betriebstemperatur | -25 - 70 °C |

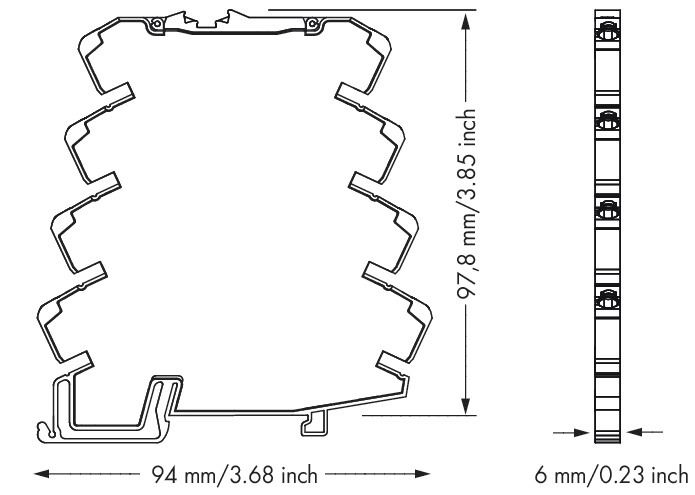

| Breite | 6 mm |
| Bürde | 600 - 2000 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Höhe | 96 mm |
| Leistungsaufnahme | 0.48 W |
| Montageart | Schnappbefestigung Tragschiene |
| Schaltspannung | 24 V |
| Schutzart (IP) | IP20 |
| Temperaturdrift | 0.01 %/K |
| Tiefe | 94 mm |
WAGO Trennverstärker 24V Serie 857 1Kan Federzugans 600-2000Ohm
Produktinformationen des Herstellers
Trennverstärker, bipolares Strom- und Spannungseingangssignal, bipolares Strom- und Spannungsausgangssignal, Zero-/Span-Abgleich, Konfiguration per DIP Schalter, Versorgungsspannung DC 24 V, 6 mm Baubreite, 2,50 mm² Kurzbeschreibung: Der Bipolar-Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die bipolaren analogen Normsignale galvanisch voneinander. Merkmale: Überlastschutz des Stromeingangs durch reversible Sicherung Zero-/Span-Abgleich über die komplette Messspanne Kalibrierte Messbereichsumschaltung Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig Umschaltbare Grenzfrequenz
| Anzahl der Ausgangsbereiche +5 V ... -5 V | 0 |
|---|---|
| Anzahl der Ausgangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 5 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA | 0 |
| Anzahl der Kanäle | 1 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Bemessungsbetriebsfrequenz | 100 - 5000 Hz |
| Bemessungsversorgungsspannung DC | 24 - 24 V |
| Betriebstemperatur | -25 - 70 °C |
| Breite | 6 mm |
| Bürde | 600 - 2000 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Höhe | 96 mm |
| Leistungsaufnahme | 0.48 W |
| Montageart | Schnappbefestigung Tragschiene |
| Schaltspannung | 24 V |
| Schutzart (IP) | IP20 |
| Temperaturdrift | 0.01 %/K |
| Tiefe | 94 mm |
WAGO Trennverstärker 24V Serie 857 1Kan Federzugans 600-2000Ohm
Produktinformationen des Herstellers
Trennverstärker, bipolares Strom- und Spannungseingangssignal, bipolares Strom- und Spannungsausgangssignal, Zero-/Span-Abgleich, Konfiguration per DIP Schalter, Versorgungsspannung DC 24 V, 6 mm Baubreite, 2,50 mm² Kurzbeschreibung: Der Bipolar-Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die bipolaren analogen Normsignale galvanisch voneinander. Merkmale: Überlastschutz des Stromeingangs durch reversible Sicherung Zero-/Span-Abgleich über die komplette Messspanne Kalibrierte Messbereichsumschaltung Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig Umschaltbare Grenzfrequenz
| Artikelnummer | 4498207 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 857-409 |
| Werksnummer | 857-409 |
| EAN | 4045454828493 |
| Zolltarifnummer | 85437090 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

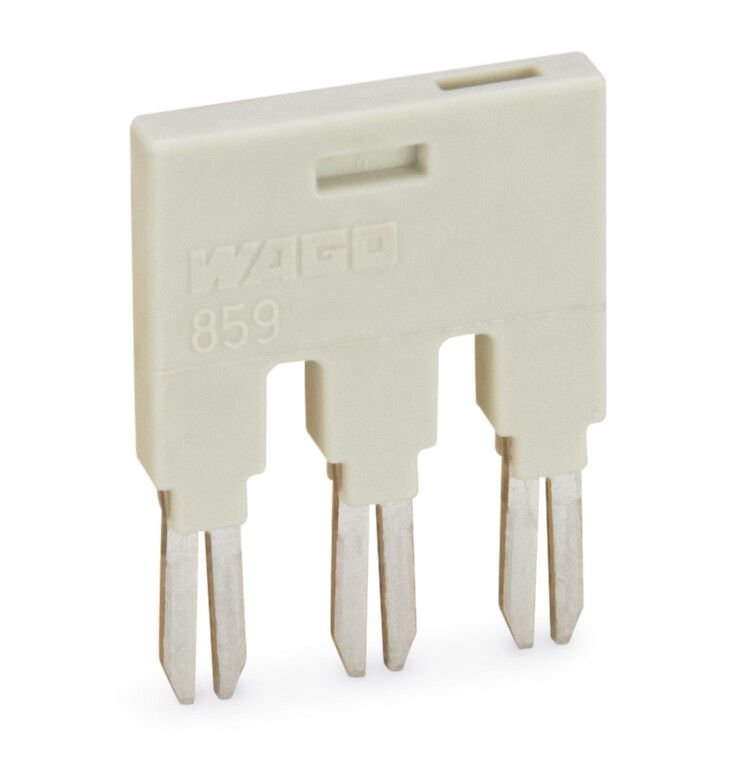

859-405/000-005
Querverbinder 5p rt Serie 859 steckb 18A isol m.Berührungss
Querverbinder 5p rt Serie 859 steckb 18A isol m.Berührungss
Artikelnummer
4639896
K.-Art.-Nr.
2009-110
Klemmenmarkierung ws Serie 2009 RM=11mm unbedruckt horiz/vert
Klemmenmarkierung ws Serie 2009 RM=11mm unbedruckt horiz/vert
Artikelnummer
1125090
K.-Art.-Nr.
859-406/000-005
Querverbinder 6p rt Serie 859 steckb 18A isol m.Berührungss
Querverbinder 6p rt Serie 859 steckb 18A isol m.Berührungss
Artikelnummer
4639897
K.-Art.-Nr.
859-407/000-005
Querverbinder 7p rt Serie 859 steckb 18A isol m.Berührungss
Querverbinder 7p rt Serie 859 steckb 18A isol m.Berührungss
Artikelnummer
4639898
K.-Art.-Nr.
859-408/000-005
Querverbinder 8p rt Serie 859 steckb 18A isol m.Berührungss
Querverbinder 8p rt Serie 859 steckb 18A isol m.Berührungss
Artikelnummer
4639899
K.-Art.-Nr.
2009-115/000-002
Klemmenmarkierung ge Serie 2009 RM=5mm unbedr horiz/vert
Klemmenmarkierung ge Serie 2009 RM=5mm unbedr horiz/vert
Artikelnummer
1784678
K.-Art.-Nr.
2009-115/000-006
Klemmenmarkierung bl RM=5mm unbedr horiz/vert
Klemmenmarkierung bl RM=5mm unbedr horiz/vert
Artikelnummer
1010555
K.-Art.-Nr.
859-408/000-006
Querverbinder 8p bl Serie 859 steckb 18A isol m.Berührungss
Querverbinder 8p bl Serie 859 steckb 18A isol m.Berührungss
Artikelnummer
4639900
K.-Art.-Nr.
859-409/000-005
Querverbinder 9p rt Serie 859 steckb 18A isol m.Berührungss
Querverbinder 9p rt Serie 859 steckb 18A isol m.Berührungss
Artikelnummer
4639901
K.-Art.-Nr.
Informationen direkt vom Hersteller
Katalogseiten
Anmelden
