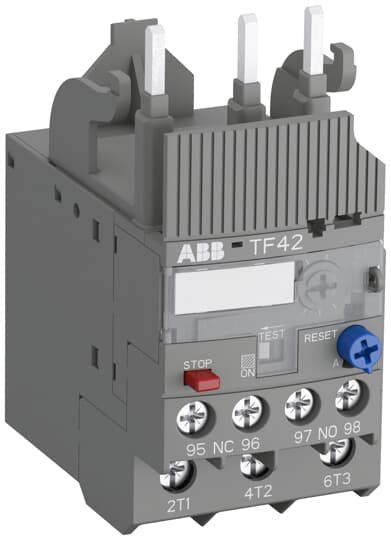

ABB TF42-0.23

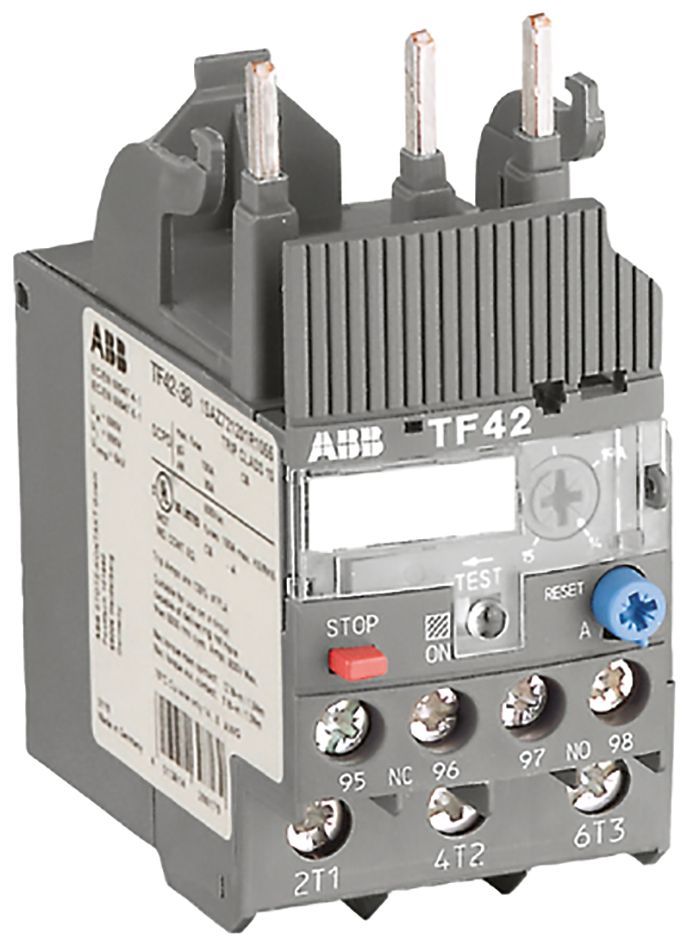

Überlastrelais therm 0,17-0,23A 1S/Hilf Direktanb 1Ö/Hilf CLASS10 Schraub
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | CLASS 10 |
| Einstellbarer Strombereich | 0.17 - 0.23 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Montageart | Direktanbau |
| Reset-Funktion Taster | ja |
| Reset-Funktion automatisch | ja |
ABB Überlastrelais therm 0,17-0,23A 1S/Hilf Direktanb 1Ö/Hilf CLASS10 Schraub
Produktinformationen des Herstellers
TF42 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren. TF42 werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment. TF42 haben Auslöseklasse 10, sind temperaturkompensiert und
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | CLASS 10 |
| Einstellbarer Strombereich | 0.17 - 0.23 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Montageart | Direktanbau |
| Reset-Funktion Taster | ja |
| Reset-Funktion automatisch | ja |
ABB Überlastrelais therm 0,17-0,23A 1S/Hilf Direktanb 1Ö/Hilf CLASS10 Schraub
Produktinformationen des Herstellers
TF42 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren. TF42 werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment. TF42 haben Auslöseklasse 10, sind temperaturkompensiert und
| Artikelnummer | 2353905 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | TF42-0.23 |
| Werksnummer | 1SAZ721201R1009 |
| EAN | 4013614398001 |
| Zolltarifnummer | 85364900 |
| Lagerart | Beschaffungsware |
