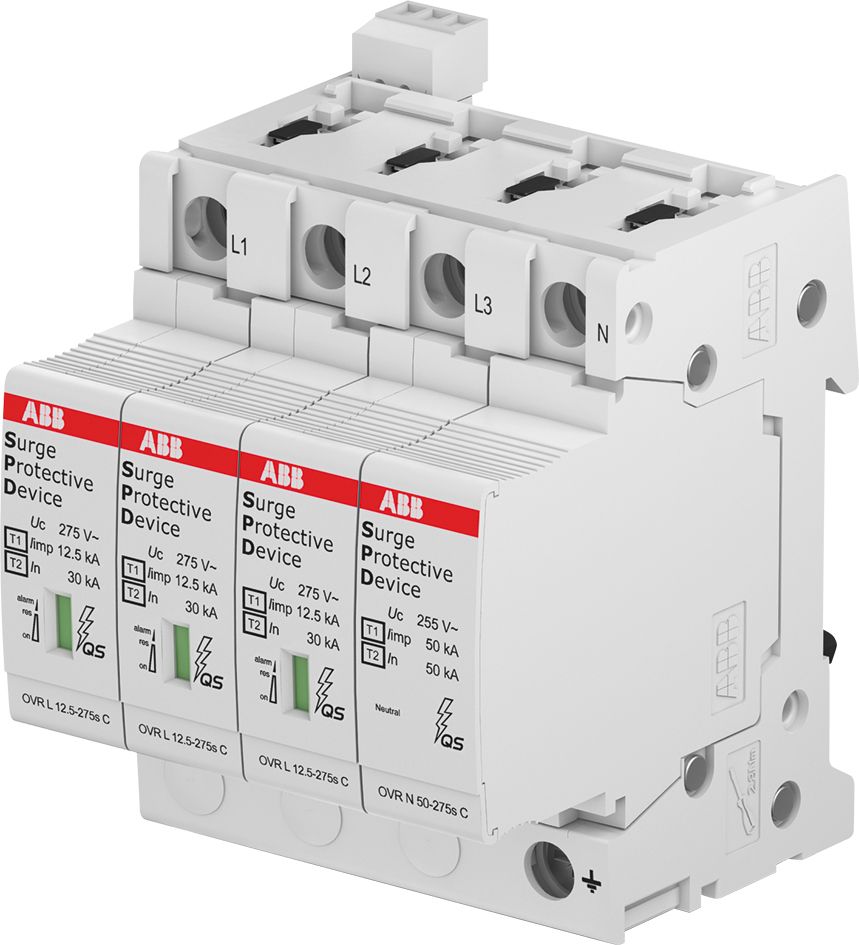

ABB OVRT23N40-275PTSQS
Überspannungsableiter TN-CNetzform-/TN-S/TT Netzform-TN-C/TN-S/TT 230VAC 1,5kV 4TE
| Anzahl der Leiter (ohne Erde) | 4 |
|---|---|
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 275 V |
| Höchste Dauerspannung DC | 350 V |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 125 A |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Leckstromfrei | ja |
| Max. Ableitstoßstrom (8/20) | 160 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Mit Fernmeldekontakt | ja |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Nennspannung DC | 0 V |
| Netzform TN-C | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.5 kV |
| Schutzpegel L-N | 1.25 kV |
| Schutzpegel N-PE | 1.4 kV |
| Signalisierung am Gerät | optisch |
ABB Überspannungsableiter TN-CNetzform-/TN-S/TT Netzform-TN-C/TN-S/TT 230VAC 1,5kV 4TE
Produktinformationen des Herstellers
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe , sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
| Anzahl der Leiter (ohne Erde) | 4 |
|---|---|
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 275 V |
| Höchste Dauerspannung DC | 350 V |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 125 A |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Leckstromfrei | ja |
| Max. Ableitstoßstrom (8/20) | 160 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Mit Fernmeldekontakt | ja |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Nennspannung DC | 0 V |
| Netzform TN-C | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.5 kV |
| Schutzpegel L-N | 1.25 kV |
| Schutzpegel N-PE | 1.4 kV |
| Signalisierung am Gerät | optisch |
ABB Überspannungsableiter TN-CNetzform-/TN-S/TT Netzform-TN-C/TN-S/TT 230VAC 1,5kV 4TE
Produktinformationen des Herstellers
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe , sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
| Artikelnummer | 2893784 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | OVRT23N40-275PTSQS |
| Werksnummer | 2CTB803973R0500 |
| EAN | 3660308519948 |
| Zolltarifnummer | 85369095 |
| Lagerart | Beschaffungsware |
