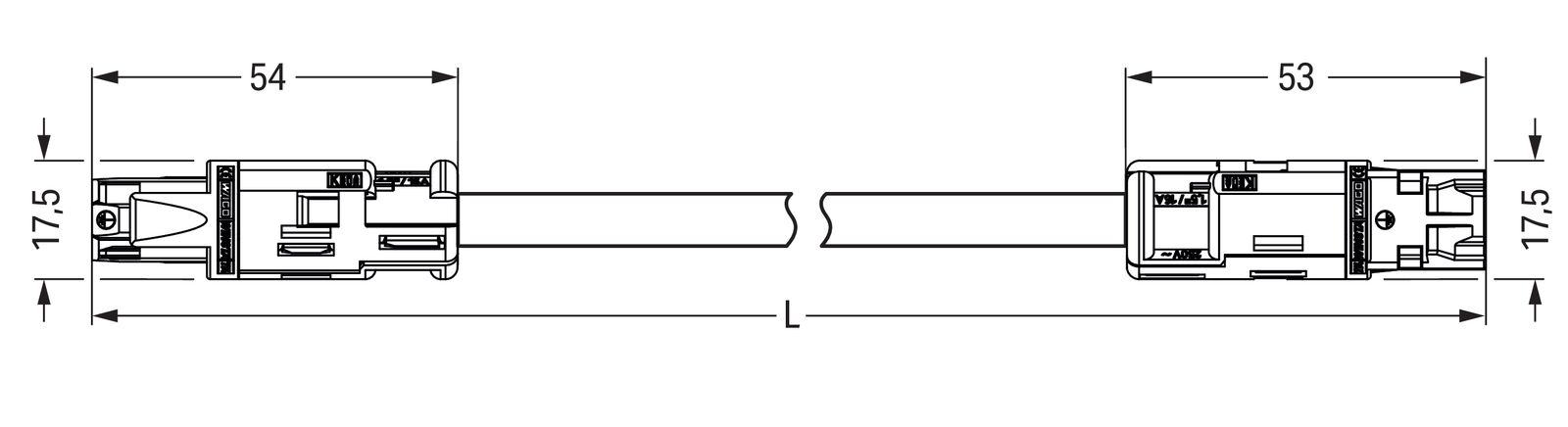

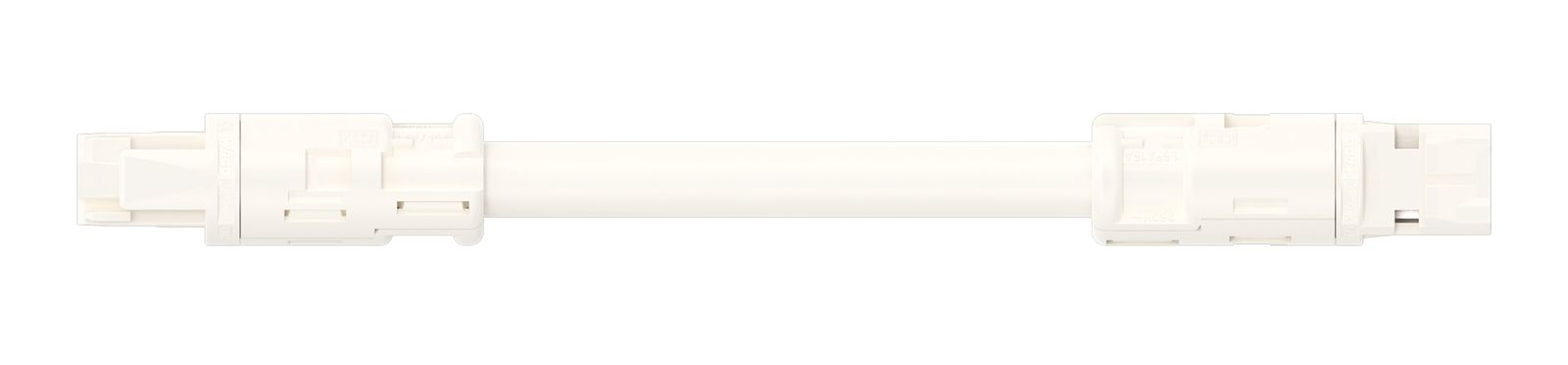

WAGO 774-9993/007-802
Verbindungskabel 3p Serie 774 H05VV-F ws 2,5qmm 3x2,5qmm L8000mm Buchse Stecker
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 20 A |
| Brandlast | 66.154248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |
| Gesamtlänge | 8000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 10.1 - 10.1 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 2.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Verbindungskabel 3p Serie 774 H05VV-F ws 2,5qmm 3x2,5qmm L8000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 8 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD mit Zugentlastung Die konfektionierte Anschlussleitung WINSTA RD Kodierung A unterstützt die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder ist für eine Last bis 20 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Mit WINSTA RD haben wir eine Produktfamilie geschaffen, die dank ihrer Bauform perfekt in Bohrungen oder Leerrohre passt. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. Das WINSTA -Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung zur Anwendung in vielen allgemeinen Netzanwendungen kundenspezifische Lösungen komfortable
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 20 A |
| Brandlast | 66.154248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |
| Gesamtlänge | 8000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 10.1 - 10.1 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 2.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Verbindungskabel 3p Serie 774 H05VV-F ws 2,5qmm 3x2,5qmm L8000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 8 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD mit Zugentlastung Die konfektionierte Anschlussleitung WINSTA RD Kodierung A unterstützt die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder ist für eine Last bis 20 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Mit WINSTA RD haben wir eine Produktfamilie geschaffen, die dank ihrer Bauform perfekt in Bohrungen oder Leerrohre passt. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. Das WINSTA -Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung zur Anwendung in vielen allgemeinen Netzanwendungen kundenspezifische Lösungen komfortable
| Artikelnummer | 4501359 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 774-9993/007-802 |
| Werksnummer | 774-9993/007-802 |
| EAN | 4045454320799 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
