WAGO 2022-111/000-006
Verbindungsklemme 11p bl Serie 2022 24A 0,25-4qmm Thermopl 57,2mm Federzugans
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 690 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 57.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Halogenfrei | ja |
| Höhe | 40.5 mm |
| Polzahl | 11 |
| Tiefe | 22.4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Verbindungsklemme 11p bl Serie 2022 24A 0,25-4qmm Thermopl 57,2mm Federzugans
Produktinformationen des Herstellers

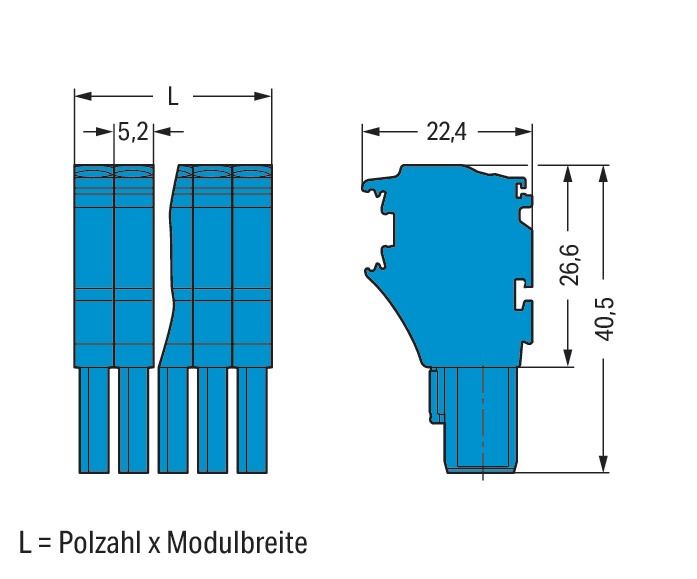

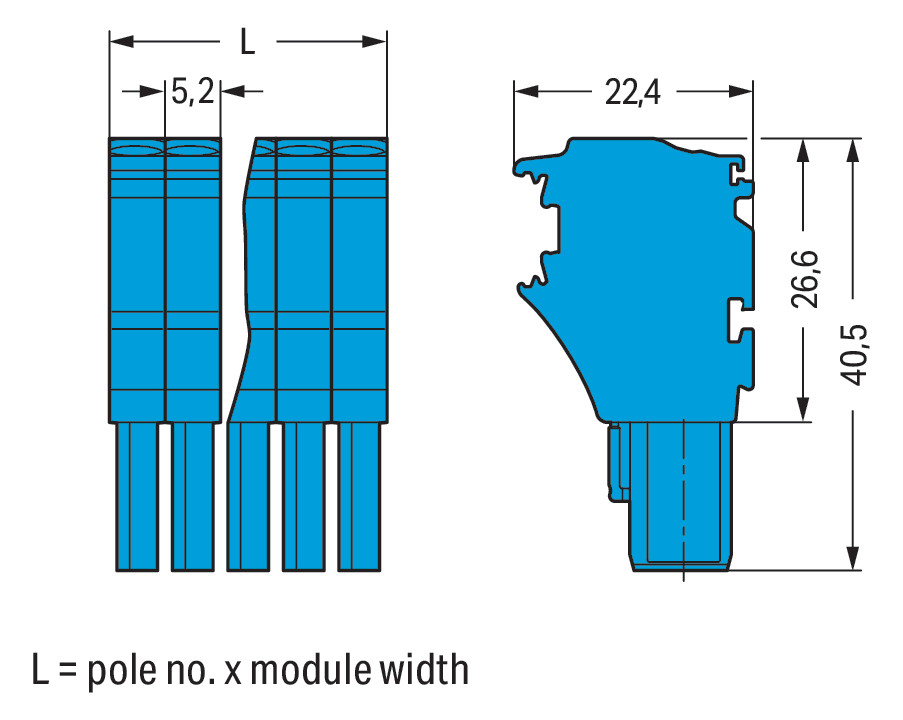

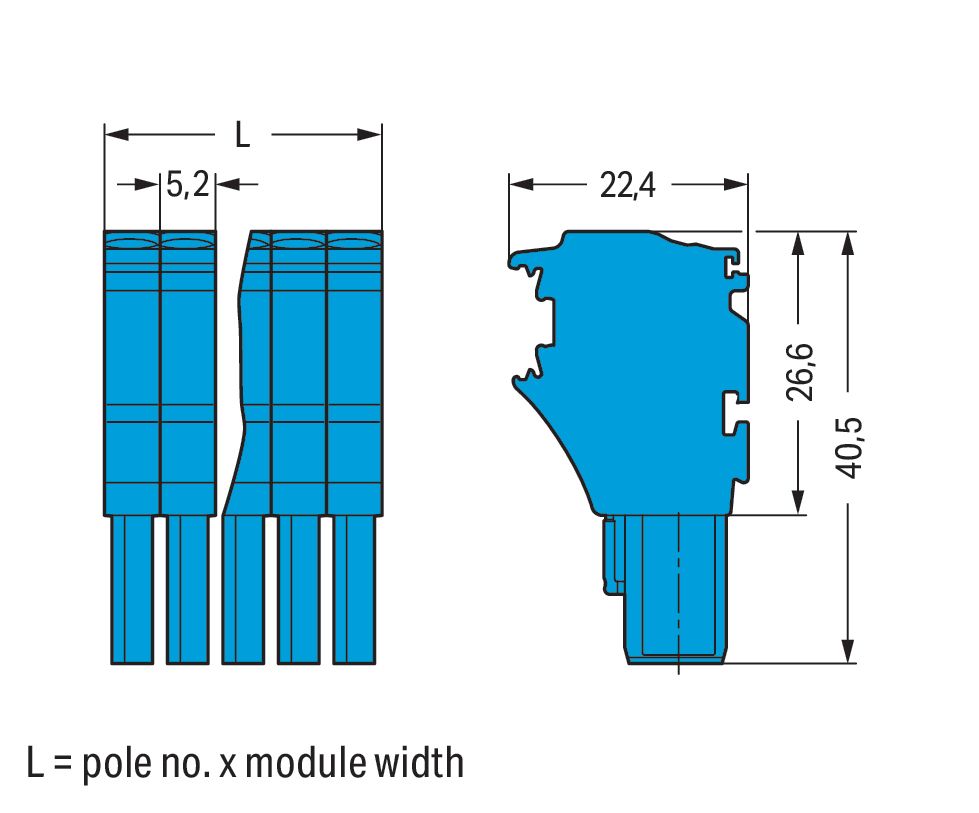

1-Leiter-Federleiste: Push-in CAGE CLAMP : 4 mm²: Rastermaß 5,2 mm: 11-polig: 4,00 mm²: blau Federleiste/Buchse Serie 2022 mit Betätigungswerkzeug Die Federleiste/Buchse mit der Artikelnummer 2022-111/000-006 bietet eine saubere Elektroinstallation. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 10 bis 12 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die Push-in CAGE CLAMP -Technologie verwendet. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (57,2 x 40,5 x 22,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 690 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 57.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Halogenfrei | ja |
| Höhe | 40.5 mm |
| Polzahl | 11 |
| Tiefe | 22.4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Verbindungsklemme 11p bl Serie 2022 24A 0,25-4qmm Thermopl 57,2mm Federzugans
Produktinformationen des Herstellers
1-Leiter-Federleiste: Push-in CAGE CLAMP : 4 mm²: Rastermaß 5,2 mm: 11-polig: 4,00 mm²: blau Federleiste/Buchse Serie 2022 mit Betätigungswerkzeug Die Federleiste/Buchse mit der Artikelnummer 2022-111/000-006 bietet eine saubere Elektroinstallation. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 10 bis 12 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die Push-in CAGE CLAMP -Technologie verwendet. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (57,2 x 40,5 x 22,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese
| Artikelnummer | 2759765 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2022-111/000-006 |
| Werksnummer | 2022-111/000-006 |
| EAN | 4066966674491 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
