Schneider EVB3S22N4FB

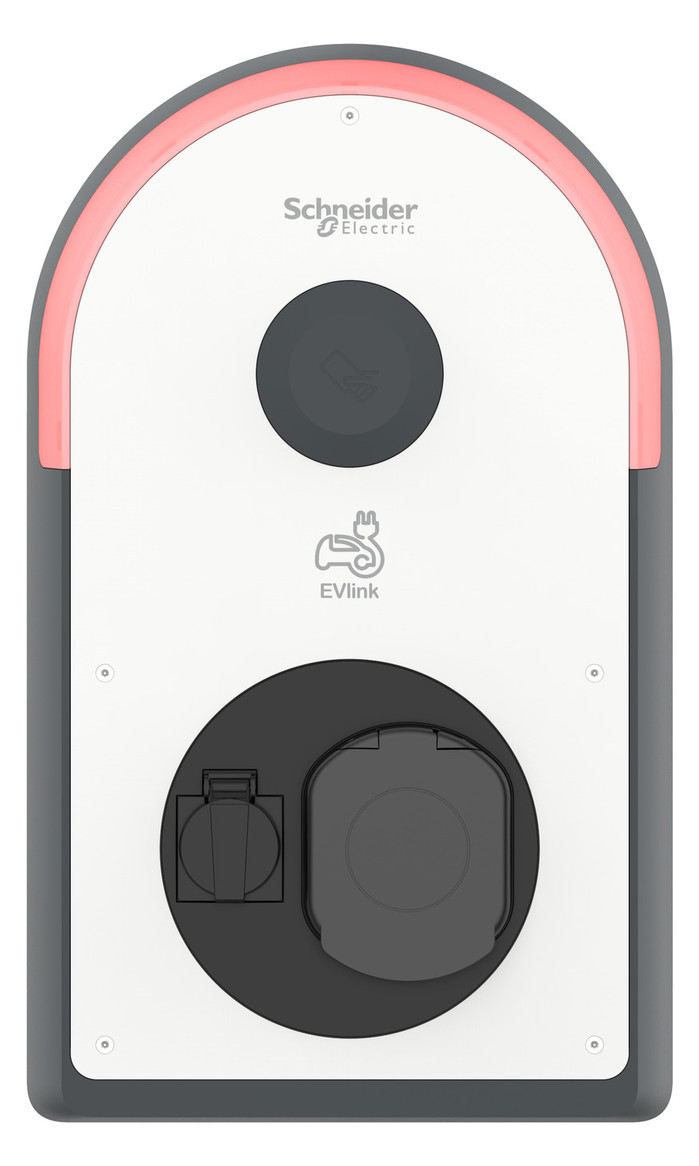

Wallbox 22kVA 3ph EVlink 1f 22kW/Ladep IP54 317x529x158mm Wandmont Kst IK10

Schneider EVB3S22N4FB

Wallbox 22kVA 3ph EVlink 1f 22kW/Ladep IP54 317x529x158mm Wandmont Kst IK10
Artikelnummer 3309993
Anzahl der CEE-Steckdosen 0
Anzahl der FI-Schalter Typ A 0
Anzahl der FI-Schalter Typ B 1
Anzahl der Haushaltssteckdosen 1
Anzahl der Ladekupplungen CHAdeMO 0
Anzahl der Ladekupplungen GB AC 0
Anzahl der Ladekupplungen GB DC 0
Anzahl der Ladekupplungen Typ 1 0
Anzahl der Ladekupplungen Typ 1 CCS 0
Anzahl der Ladekupplungen Typ 2 0
Anzahl der Ladekupplungen Typ 2 CCS 0
Anzahl der Ladepunkte 1
Anzahl der Ladesteckdosen GB 0
Anzahl der Ladesteckdosen Typ 2 1
Anzahl der Ladesteckdosen Typ 3 0
Ausführung Anschluss Anlagenseite 3-phasig
Breite 317 mm
Höhe 529 mm
Max. Leistung pro Ladepunkt 22 kW
Mit Energiezähler ja
Montageart Wandmontage
Nennanschlussleistung 22 kW
Schlagfestigkeit IK10
Schutzart (IP) IP54
Tiefe 158 mm
Werkstoff des Gehäuses Kunststoff
Schneider Wallbox 22kVA 3ph EVlink 1f 22kW/Ladep IP54 317x529x158mm Wandmont Kst IK10
Produktinformationen des Herstellers
EVlink Pro AC Wallbox mit Typ 2 Steckdose mit Shuttern und Typ F Schutzkontaktsteckdose. Für den Einsatz in halböffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose, Typ F Schutzkontaktsteckdose bis 2,3 kW 1-phasig. Mit integriertem FI Typ B-EV und iMNx Unterspannungsauslöser zur Abschaltung bei Kontaktverschweißung gemäß E.V. Ready Anforderungen. Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A & B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. Optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x158mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP54, Betriebstemperatur -30 bis 50°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch bis 10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anzahl der CEE-Steckdosen 0
Anzahl der FI-Schalter Typ A 0
Anzahl der FI-Schalter Typ B 1
Anzahl der Haushaltssteckdosen 1
Anzahl der Ladekupplungen CHAdeMO 0
Anzahl der Ladekupplungen GB AC 0
Anzahl der Ladekupplungen GB DC 0
Anzahl der Ladekupplungen Typ 1 0
Anzahl der Ladekupplungen Typ 1 CCS 0
Anzahl der Ladekupplungen Typ 2 0
Anzahl der Ladekupplungen Typ 2 CCS 0
Anzahl der Ladepunkte 1
Anzahl der Ladesteckdosen GB 0
Anzahl der Ladesteckdosen Typ 2 1
Anzahl der Ladesteckdosen Typ 3 0
Ausführung Anschluss Anlagenseite 3-phasig
Breite 317 mm
Höhe 529 mm
Max. Leistung pro Ladepunkt 22 kW
Mit Energiezähler ja
Montageart Wandmontage
Nennanschlussleistung 22 kW
Schlagfestigkeit IK10
Schutzart (IP) IP54
Tiefe 158 mm
Werkstoff des Gehäuses Kunststoff
Schneider Wallbox 22kVA 3ph EVlink 1f 22kW/Ladep IP54 317x529x158mm Wandmont Kst IK10
Produktinformationen des Herstellers
EVlink Pro AC Wallbox mit Typ 2 Steckdose mit Shuttern und Typ F Schutzkontaktsteckdose. Für den Einsatz in halböffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose, Typ F Schutzkontaktsteckdose bis 2,3 kW 1-phasig. Mit integriertem FI Typ B-EV und iMNx Unterspannungsauslöser zur Abschaltung bei Kontaktverschweißung gemäß E.V. Ready Anforderungen. Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A & B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. Optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x158mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP54, Betriebstemperatur -30 bis 50°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch bis 10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 3309993
Hersteller Schneider
Originalbezeichnung EVB3S22N4FB
Werksnummer EVB3S22N4FB
EAN 3606482213227
Lagerart Beschaffungsware
