Hager ZAS175BP0

Zähleranschlusssäule 1Z 1stö 2Feld IP44 SS_5p 1710x583x277mm

Hager ZAS175BP0

Zähleranschlusssäule 1Z 1stö 2Feld IP44 SS_5p 1710x583x277mm
Artikelnummer 1628841
Umverpackung
1
Anzahl der Felder 2
Anzahl der TSG-Plätze 0
Anzahl der Verteilerreihen 1
Anzahl der Zählerplätze 1
Ausführung 1-stöckig
Bemessungsstrom 63 A
Breite 583 mm
Einbaubreite 583 mm
Einbauhöhe 1710 mm
Einbautiefe 300 mm
Farbe grau
Höhe 1710 mm
Montageart Aufputz/teilversenkt
RAL-Nummer 7035
Schutzart (IP) IP44
Tiefe 277 mm
Unterer Anschlussraum mit Sammelschiene 5-polig
Werkstoff Kunststoff
Zähleranschlusssäule ja
Hager Zähleranschlusssäule 1Z 1stö 2Feld IP44 SS_5p 1710x583x277mm
Produktinformationen des Herstellers

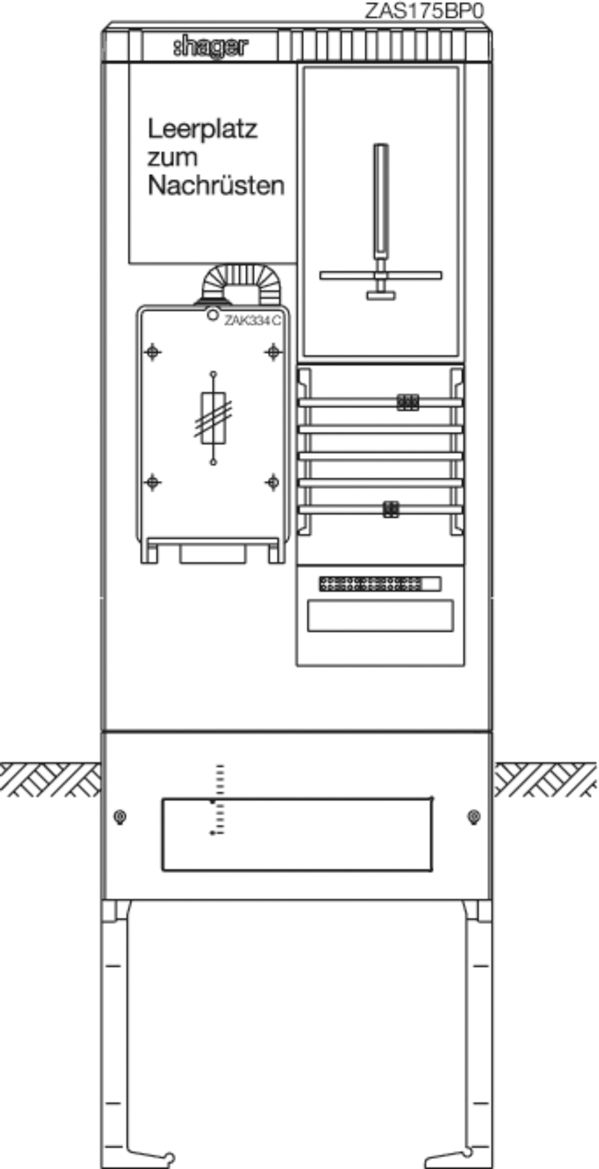

Zähleranschlusssäule 175, universN, 1 Zählerplatz, 3-Pkt, 5-pol., Leerplatz, HAK.Bestückte Zähleranschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG- Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anzahl der Felder 2
Anzahl der TSG-Plätze 0
Anzahl der Verteilerreihen 1
Anzahl der Zählerplätze 1
Ausführung 1-stöckig
Bemessungsstrom 63 A
Breite 583 mm
Einbaubreite 583 mm
Einbauhöhe 1710 mm
Einbautiefe 300 mm
Farbe grau
Höhe 1710 mm
Montageart Aufputz/teilversenkt
RAL-Nummer 7035
Schutzart (IP) IP44
Tiefe 277 mm
Unterer Anschlussraum mit Sammelschiene 5-polig
Werkstoff Kunststoff
Zähleranschlusssäule ja
Hager Zähleranschlusssäule 1Z 1stö 2Feld IP44 SS_5p 1710x583x277mm
Produktinformationen des Herstellers
Zähleranschlusssäule 175, universN, 1 Zählerplatz, 3-Pkt, 5-pol., Leerplatz, HAK.Bestückte Zähleranschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG- Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 1628841
Hersteller Hager
Originalbezeichnung ZAS175BP0
Werksnummer ZAS175BP0
EAN 3250611071181
Zolltarifnummer 85371098
Lagerart Beschaffungsware
