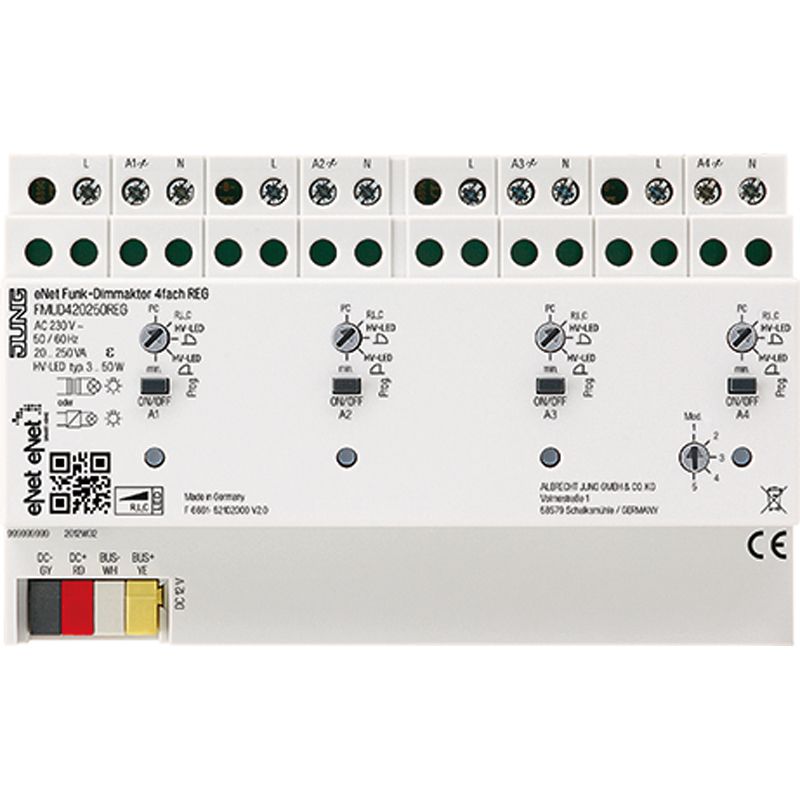

REG-Gehäuse 8 TE Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server Bedienung mit geeigneten eNet-Funksendern Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Einschalten durch lampenschonenden Softstart Einschalthelligkeit für jeden Ausgang dauerhaft speicherbar Minimalhelligkeit für jeden Ausgang dauerhaft speicherbar Szenenbetrieb möglich Statusanzeige der Ausgänge über LED Statusrückmeldung an Funksender Ausgänge mit Taste Prog schaltbar Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Mit eNet-Server einstellbar: Maximalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Bediensperren Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0 Update der Gerätesoftware Fehlerspeicher auslesen Nennspannung: AC 230 V ~, 50/60 Hz Verlustleistung: max. 8 W Standby-Leistung: max. 1,2 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung pro Ausgang bei 45 °C Leistungsangaben einschließlich Trafoverlustleistung. Induktive Trafos mit mindestens 85 % Nennlast betreiben. Bei ohmsch-induktiver Mischlast max. 50 % Anteil ohmsche Last. Andernfalls kann es zu falschem Einmessen des Dimmers kommen. Parallelgeschaltete Lastausgänge jeweils nur bis 95 % auslasten. Die Mindestlast beim Parallelschalten von Lastausgängen beträgt 250 VA. Glühlampen: 20 ... 250 W HV-Halogenlampen: 20 ... 250 W Elektronische Trafos: 20 ... 250 W Elektronische Trafos mit NV-LED: typ. 20 ... 100 W Induktive Trafos: 20 ... 250 VA Induktive Trafos mit NV-LED: typ. 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 50 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50 W Bei Einstellung LED-Phasenabschnitt verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-induktiv: 20 ... 250 VA Ohmsch-kapazitiv: 20 ... 250 VA Kapazitiv-induktiv: nicht zulässig Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Ausgänge Anschlussart: Schraubklemmen eindrähtig: 1 x 1,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Kontaktart: e Länge Lastleitung pro Kanal: max. 100 m Einbaubreite: 144 mm (8 TE) Busleitung Nennspannung: DC 12 V SELV Stromaufnahme: 10 mA Anschluss Bus:
