Hager ZAB205AM9
Komplettschrank AP 1Z 1stö 2Feld IP44 m.Schiene 2010x583x277mmAnzahl der Felder | 2 |
---|---|
Anzahl der TSG-Plätze | 0 |
Anzahl der Verteilerreihen | 7 |
Anzahl der Zählerplätze | 1 |
Ausführung | 1-stöckig |
Bemessungsstrom | 63 A |
Breite | 583 mm |
Einbaubreite | 500 mm |
Einbauhöhe | 1200 mm |
Einbautiefe | 270 mm |
Farbe | grau |
Höhe | 2010 mm |
Montageart | Aufputz/teilversenkt |
Schutzart (IP) | IP44 |
Tiefe | 277 mm |
Unterer Anschlussraum | mit Sammelschiene |
Werkstoff | Kunststoff |

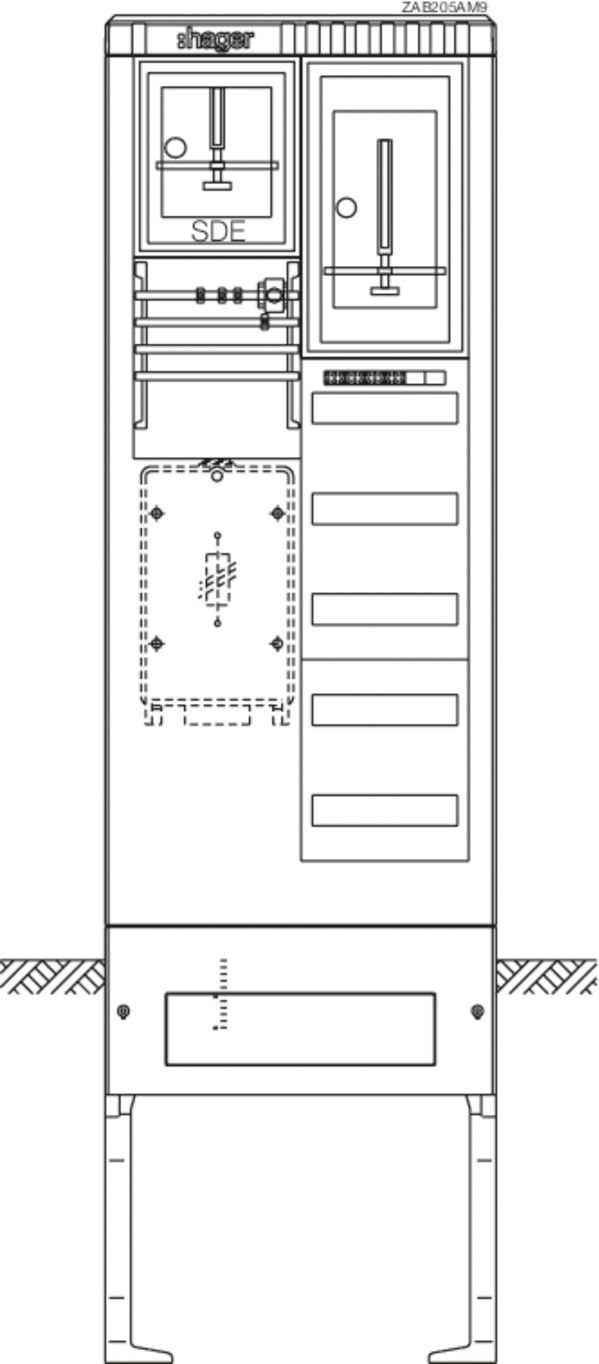

Hager Komplettschrank AP 1Z 1stö 2Feld IP44 m.Schiene 2010x583x277mm
Produktinformationen des Herstellers
Straßenbeleuchtungsanschlusssäule, universZ, 1 Zählerplatz, 1 SDE, 1 Verteiler.Bestückte Straßenbeleuchtungsanschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Straßenbeleuchtungsanschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Straßenbeleuchtungsanschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit
Anzahl der Felder | 2 |
---|---|
Anzahl der TSG-Plätze | 0 |
Anzahl der Verteilerreihen | 7 |
Anzahl der Zählerplätze | 1 |
Ausführung | 1-stöckig |
Bemessungsstrom | 63 A |
Breite | 583 mm |
Einbaubreite | 500 mm |
Einbauhöhe | 1200 mm |
Einbautiefe | 270 mm |
Farbe | grau |
Höhe | 2010 mm |
Montageart | Aufputz/teilversenkt |
Schutzart (IP) | IP44 |
Tiefe | 277 mm |
Unterer Anschlussraum | mit Sammelschiene |
Werkstoff | Kunststoff |
Hager Komplettschrank AP 1Z 1stö 2Feld IP44 m.Schiene 2010x583x277mm
Produktinformationen des Herstellers
Straßenbeleuchtungsanschlusssäule, universZ, 1 Zählerplatz, 1 SDE, 1 Verteiler.Bestückte Straßenbeleuchtungsanschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Straßenbeleuchtungsanschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Straßenbeleuchtungsanschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit
Artikelnummer | 1628692 |
---|---|
Hersteller | Hager |
Originalbezeichnung | ZAB205AM9 |
Werksnummer | ZAB205AM9 |
EAN | 3250611069614 |
Zolltarifnummer | 85371098 |
Lagerart | Beschaffungsware |
