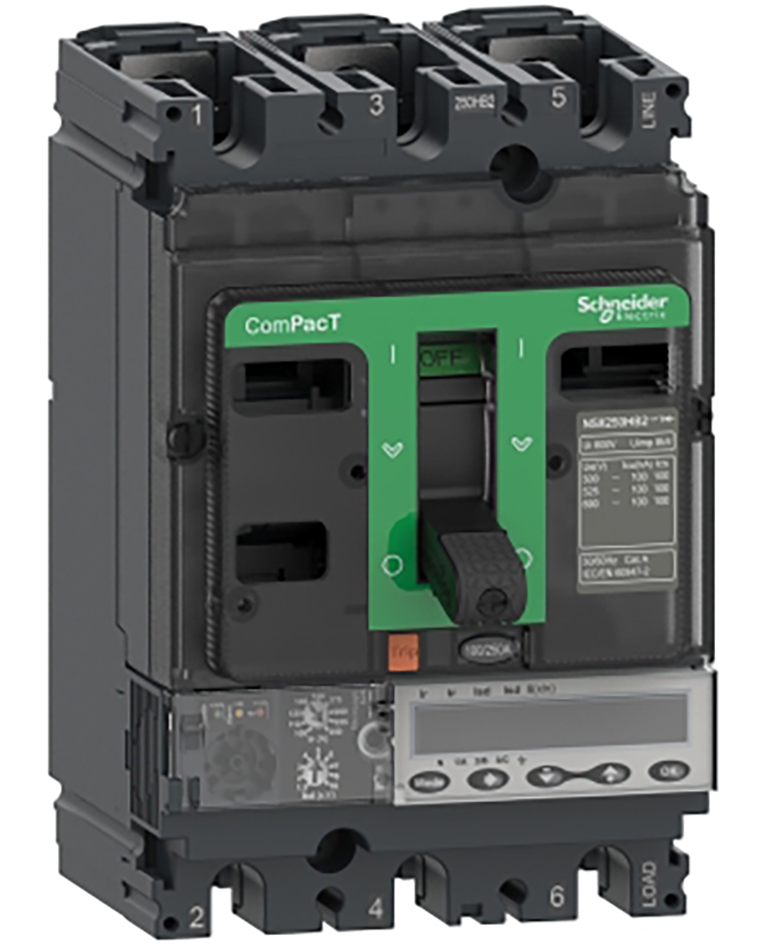

Schneider C16F3TM125
Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 FesteinbauAnschlussart Hauptstromkreis | Schraubanschluss |
---|---|
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Ausführung des Betätigungselements | Kipphebel |
Bemessungsdauerstrom Iu | 125 A |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
Bemessungsspannung | 690 - 690 V |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1250 - 1250 A |
Gerätebauart | Einbaugerät Festeinbautechnik |
Komplettgerät mit Schutzeinheit | ja |
Motorantrieb optional | ja |
Polzahl | 3 |
Position des Anschlusses für Hauptstromkreis | vorne |
Schutzart (IP) | IP30 |
Verlustleistung | 32.34 W |
Überlastauslöser Stromeinstellung | 88 - 125 A |
Schneider Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau
Produktinformationen des Herstellers
Bei diesem ComPacT NSX160F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 125 A. Das Auslösegerät TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160F ist Teil der EcoStruxure
Artikel | Aktionen |
---|---|
C16N3TM125
Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113833
|
Details |
C16B3TM160
Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113767
|
Details |
C16N32D160
Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113826
|
Details |
C16F3TM160
Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113788
|
Details |
C16F32D160
Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113779
|
Details |
C16N3TM160
Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113834
|
Details |
C16B32D160
Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113761
|
Details |
C12B3TM160L
Leistungsschalter 160A 3p 112-160A/In IP40 Einb Festeinbau Schraub
Artikelnummer
3113675
|
Details |
Anschlussart Hauptstromkreis | Schraubanschluss |
---|---|
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Ausführung des Betätigungselements | Kipphebel |
Bemessungsdauerstrom Iu | 125 A |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
Bemessungsspannung | 690 - 690 V |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1250 - 1250 A |
Gerätebauart | Einbaugerät Festeinbautechnik |
Komplettgerät mit Schutzeinheit | ja |
Motorantrieb optional | ja |
Polzahl | 3 |
Position des Anschlusses für Hauptstromkreis | vorne |
Schutzart (IP) | IP30 |
Verlustleistung | 32.34 W |
Überlastauslöser Stromeinstellung | 88 - 125 A |
Schneider Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau
Produktinformationen des Herstellers
Bei diesem ComPacT NSX160F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 125 A. Das Auslösegerät TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160F ist Teil der EcoStruxure
Artikel | Aktionen |
---|---|
C16N3TM125
Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113833
|
Details |
C16B3TM160
Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113767
|
Details |
C16N32D160
Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113826
|
Details |
C16F3TM160
Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113788
|
Details |
C16F32D160
Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113779
|
Details |
C16N3TM160
Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113834
|
Details |
C16B32D160
Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113761
|
Details |
C12B3TM160L
Leistungsschalter 160A 3p 112-160A/In IP40 Einb Festeinbau Schraub
Artikelnummer
3113675
|
Details |
Artikelnummer | 3113787 |
---|---|
Hersteller | Schneider |
Originalbezeichnung | C16F3TM125 |
Werksnummer | C16F3TM125 |
EAN | 3606481997098 |
Zolltarifnummer | 85362090 |
Lagerart | Beschaffungsware |
