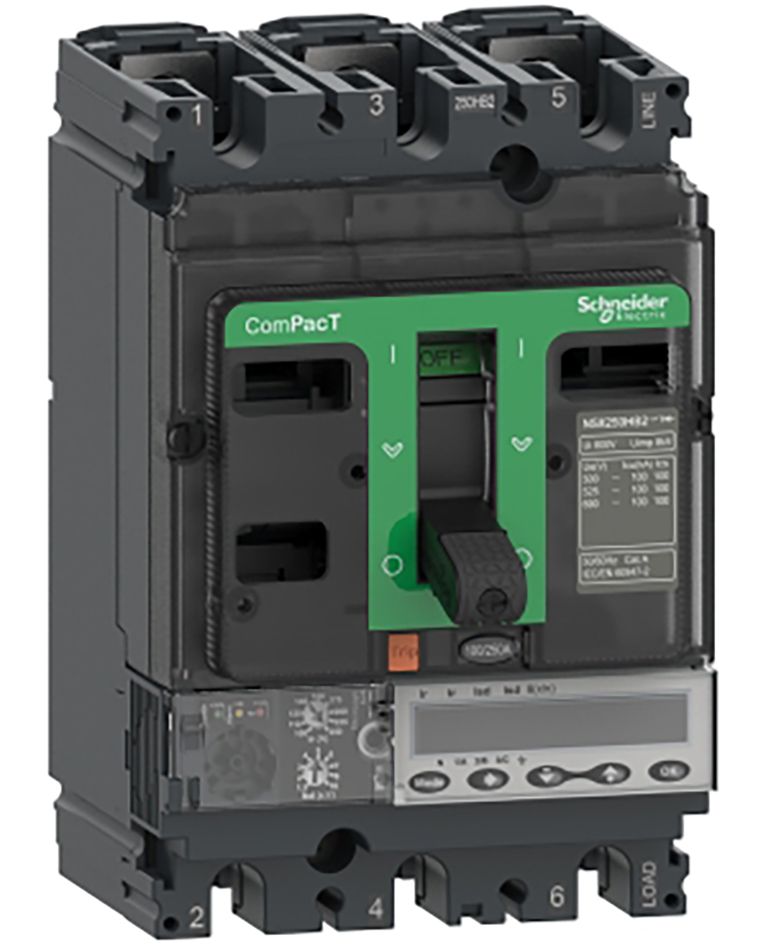

Schneider C16B32D160

Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau

Schneider C16B32D160

Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau

Artikelnummer 3113761

Umverpackung

Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Anzahl der Hilfskontakte als Öffner	0
Ausführung des Betätigungselements	Kipphebel
Bemessungsdauerstrom Iu	160 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	25 kA
Bemessungsspannung	690 - 690 V
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	86 - 1600 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2400 - 2400 A
Gerätebauart	Einbaugerät Festeinbautechnik
Komplettgerät mit Schutzeinheit	ja
Motorantrieb optional	ja
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Schutzart (IP)	IP30
Verlustleistung	27.6 W
Überlastauslöser Stromeinstellung	57 - 160 A

Schneider Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau

Produktinformationen des Herstellers

Bei diesem ComPacT NSX160B handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 25 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.2 mit einer Nennleistung von 160 A. Das Auslösegerät MicroLogic 2.2 bietet anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160B ist Teil der EcoStruxure

Mehr Informationen

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Artikel	Aktionen
C16N3TM125 Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113833	Details
C16B3TM160 Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113767	Details
C16N32D160 Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113826	Details
C16F3TM160 Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113788	Details
C16F32D160 Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113779	Details
C16N3TM160 Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113834	Details
C16F3TM125 Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113787	Details
C12B3TM160L Leistungsschalter 160A 3p 112-160A/In IP40 Einb Festeinbau Schraub Artikelnummer 3113675	Details

Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Anzahl der Hilfskontakte als Öffner	0
Ausführung des Betätigungselements	Kipphebel
Bemessungsdauerstrom Iu	160 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	25 kA
Bemessungsspannung	690 - 690 V
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	86 - 1600 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2400 - 2400 A
Gerätebauart	Einbaugerät Festeinbautechnik
Komplettgerät mit Schutzeinheit	ja
Motorantrieb optional	ja
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Schutzart (IP)	IP30
Verlustleistung	27.6 W
Überlastauslöser Stromeinstellung	57 - 160 A

Schneider Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau

Produktinformationen des Herstellers

Mehr Informationen

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Artikel	Aktionen
C16N3TM125 Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113833	Details
C16B3TM160 Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113767	Details
C16N32D160 Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113826	Details
C16F3TM160 Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113788	Details
C16F32D160 Leistungsschalter 160A 3p 57-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113779	Details
C16N3TM160 Leistungsschalter 160A 3p 112-160A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113834	Details
C16F3TM125 Leistungsschalter 125A 3p 88-125A/In Motorantrieb optional IP30 Festeinbau Artikelnummer 3113787	Details
C12B3TM160L Leistungsschalter 160A 3p 112-160A/In IP40 Einb Festeinbau Schraub Artikelnummer 3113675	Details

Artikelnummer	3113761
Hersteller	Schneider
Originalbezeichnung	C16B32D160
Werksnummer	C16B32D160
EAN	3606481996640
Zolltarifnummer	85362090
Lagerart	Beschaffungsware
