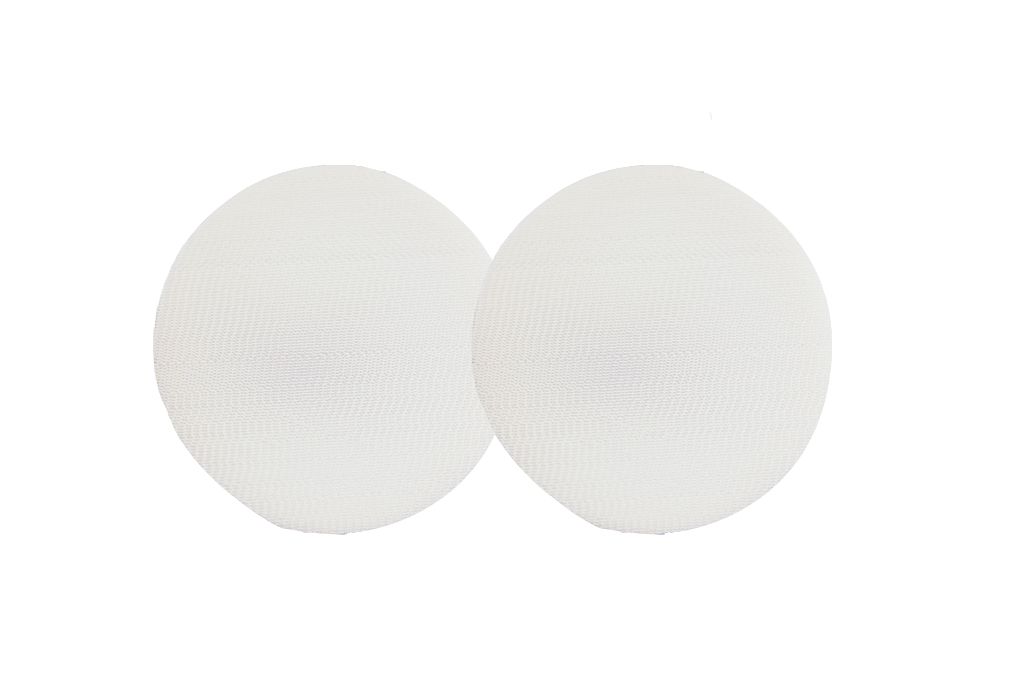

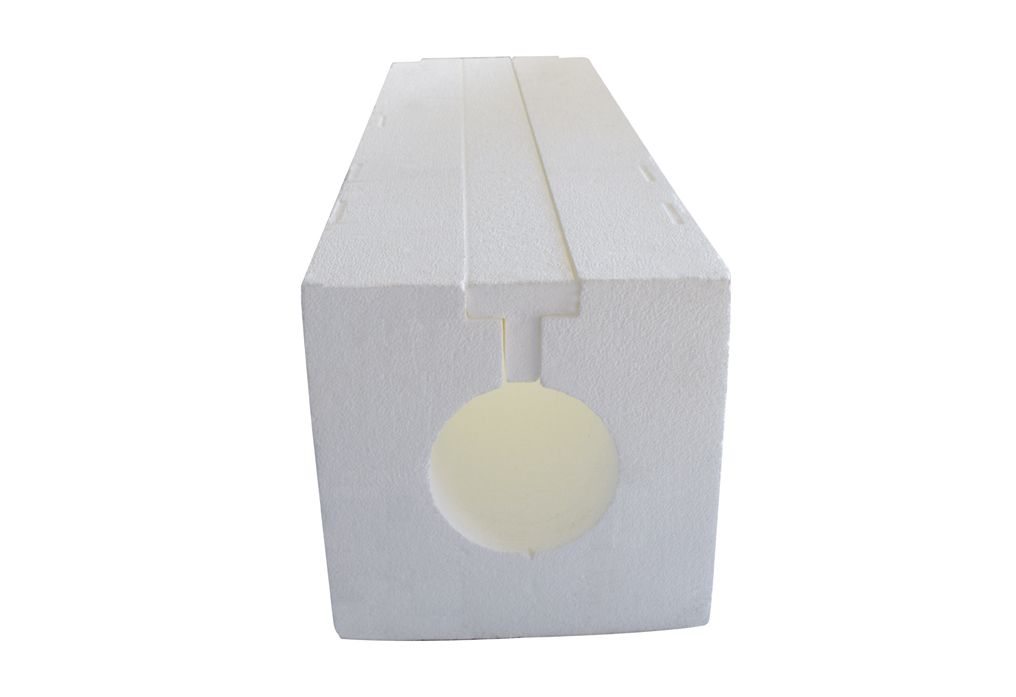

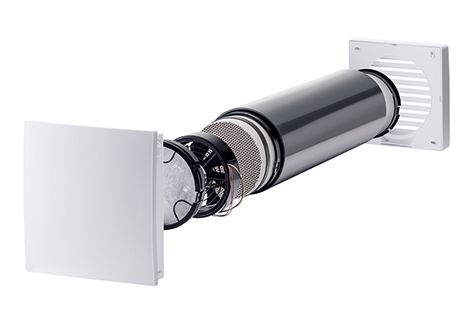

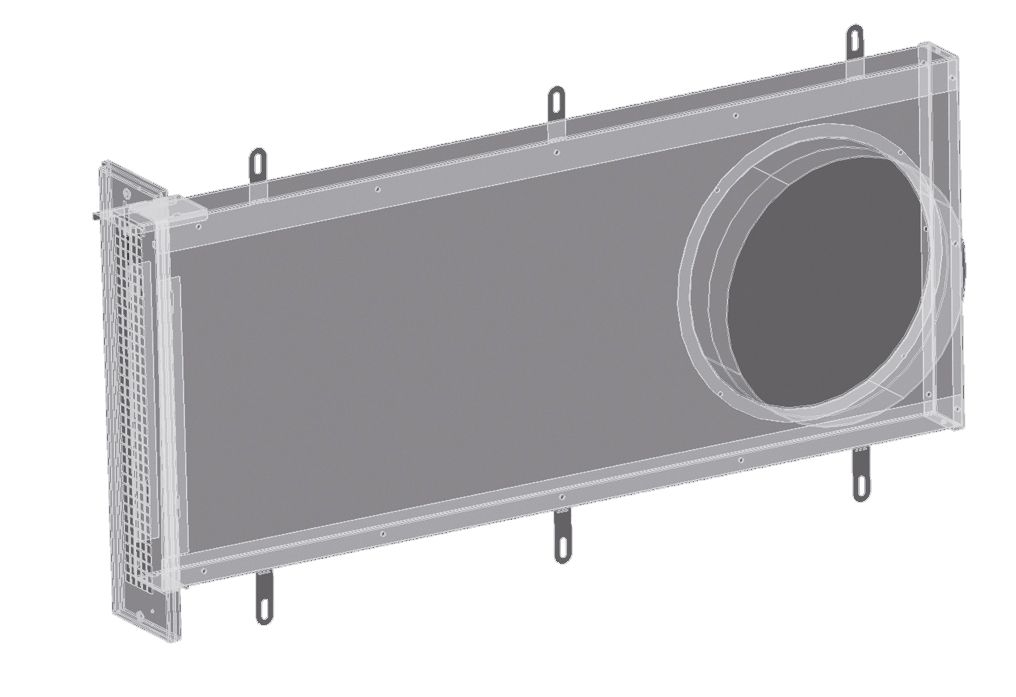

<p>Ausführung</p><p> - Mit den Geräten kann ein komplettes Lüftungssystem nach DIN 1946-6 inkl. Abluftgeräten über eine zentrale Steuerung (RLS 45 K) aufgebaut werden.</p><p> - Mit manueller Klappe.</p><p> - Übersichtliche Inbetriebnahme-Software bei Verwendung der RLS 45 K Steuerung erleichtert die Inbetriebnahme. Einstellungen können gespeichert und auf weitere Steuerungen übertragen werden.</p><p></p><p>Optionales Zubehör</p><p> - Mauerblock PP 45 MB</p><p> - Leistungsteil PP 45 LT</p><p> - EnOcean-Erweiterungsmodul PP 45 EO</p><p> - EnOcean-Actor PP 45 ACT</p><p> - Feuchtesensor PP 45 HYI und PP 45 HY</p><p> - CO2-Sensor PP 45 CO2</p><p> - VOC-Sensor PP 45 VOC</p><p> - Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2P</p><p></p><p>Zulassungen und Zertifikate</p><p> - DIBt-Zulassung Z-51.3-416.</p><p> - Prüfbericht nach EN 13141-8.</p><p> - Eintragung in TZWL Bulletin.</p><p></p><p>Wärmetauscher</p><p> - Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.</p><p></p><p>Montagehinweise</p><p> - Montage erfolgt in 2 Schritten:</p><p> • Einbau der Rohbauhülse PP 45 RHK (DN 160) oder PP 45 RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %.</p><p> • Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten.</p><p> • Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt.</p><p> • Anschließend folgt die Integration des Endmontage-Sets.</p><p> • Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.</p><p></p><p>Elektrischer Anschluss</p><p> - Das Gerät wird betriebsfertig montiert geliefert.</p><p> - Elektrischer Anschluss erfolgt mittels Steckverbindung.</p><p> - Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen.</p><p> - Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.</p><p></p><p>Kondensatablauf</p><p> - Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.</p><p></p><p>Besondere Eigenschaften</p><p> - Die Gerätereihe PP 45 K/O/RC ist die leiseste Gerätereihe auf dem Markt und überzeugt mit den Schalldruckpegelwerten (je Lüftungsstufe und Abstand 1 m): 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A).</p><p> - Die Energieeffizienz von zwei Geräten + Steuerung überzeugt mit einem SPI-Wert von max. 0,12 Wh/m3.</p><p> - Durch die sehr leisen und energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A+.</p><p> - Der Rohreinschub kann werkzeuglos zu Reinigungszwecken und zum Filterwechsel ausgebaut werden. Die zwei Filter sind ebenfalls werkzeuglos wechselbar.</p><p> - Der Wärmetauscher kann mit Hilfe eines Werkzeugs ebenfalls zu Reinigungszwecken ausgebaut werden.</p><p> - Die Geräte können in 5 verschiedenen Lüftungsstufen 15/20/30/36/42 m3/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden.</p><p> - Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.</p><p></p><p>Merkmale</p><p> - Endmontage-Sets für das Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (ISO Coarse 30 % (G2) und ISO Coarse 45 % (G3)), so dass die Luft in beide Richtungen gefiltert wird.</p><p> - Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben.</p><p> - In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.</p><p></p><p>Notwendiges Zubehör</p><p> - Rohbauhülse PP 45 RHK oder PP 45 RHL</p><p> - Außenabdeckung PP 45 AK, PP 45 AE, PP 45 AW, PP 45 AS, PP 45 AKR oder PP 45 AKB für Außenwandmontage oder Laibungselement PP 45 LE für Laibungskanalmontage.</p><p> - Raumluftsteuerung RLS 45 K oder RLS 45 O für die Endmontage-Sets PP 45 K und PP 45 O und Funkschalter DS 45 RC für das Funkgerät PP 45 RC.</p><p> - Über eine Raumluftsteuerung RLS 45 K oder RLS 45 O können mehrere Geräte (max. 6) gleichzeitig gesteuert werden.</p><p> - Bei Verwendung des Funkschalters DS 45 RC ist die Geräteanzahl nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.</p><p></p><p>Artikel:</p><p>PP 45 O</p><p> - Ausführung: Objektversion</p><p> - Fördervolumen: 15 m3/h / 20 m3/h / 30 m3/h / 36 m3/h / 42 m3/h</p><p> - SEC average: -40,06 kWh/(m2*a)</p><p> - Energieeffizienzklasse: A+</p><p> - Bemessungsspannung: 12 V DC</p><p> - SPI-Wert nach DIN EN 13141-8: 0,11 Wh/m3</p><p> - Maximale Leistungsaufnahme: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W</p><p> - Schutzart: IP 00</p><p> - DIBT-Zulassung: ja</p><p> - Einbaulage: waagerecht</p><p> - Systemart: dezentral</p><p> - Material: Kunststoff</p><p> - Material Gehäuse: Kunststoff</p><p> - Material Wärmetauscher: Keramik</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 3,08 kg</p><p> - Gewicht mit Verpackung: 3,83 kg</p><p> - Filterart: Außen- und Abluftfilter</p><p> - Filterklasse: ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3)</p><p> - Anschlussdurchmesser: 160 mm</p><p> - Breite: 246 mm</p><p> - Höhe: 246 mm</p><p> - Tiefe: 282 mm</p><p> - Breite mit Verpackung: 265 mm</p><p> - Höhe mit Verpackung: 247 mm</p><p> - Tiefe mit Verpackung: 300 mm</p><p> - Notwendiger Mauerdurchbruch: 162 bis 182 mm</p><p> - Mindestwandstärke: 265 mm (wenn der Einschub mit Wandhülse bündig ist)</p><p> - Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 84,3 %</p><p> - Notwendige Raumluftsteuerung: RLS 45 K / RLS 45 O</p><p> - Schalldruckpegel: 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Abstand 1 m, Freifeldbedingungen</p><p> - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 51 dB / gemessen mit PP 45 LE und Klappe geschlossen, 51 dB gemessen mit PP45 AE, 2x PP45 SE, Klappe geschlossen, 46 dB gemessen mit PP45 LE, PP45 LEW90, Klappe offen</p><p> - Zulassungsnummer: Z-51.3-416 / Z-51.3-416</p><p> - Art der Lüftung: dezentrale Zu- und Abluft</p><p> - WRG über: sonstige</p><p> -
