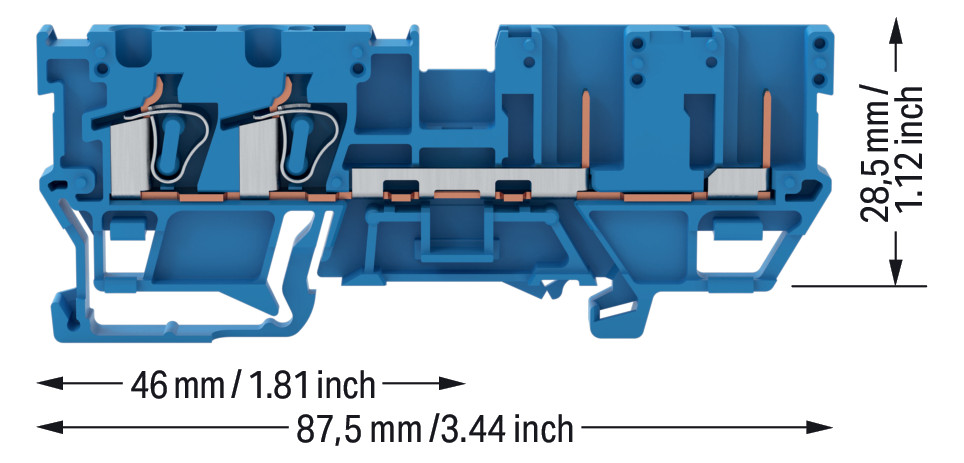

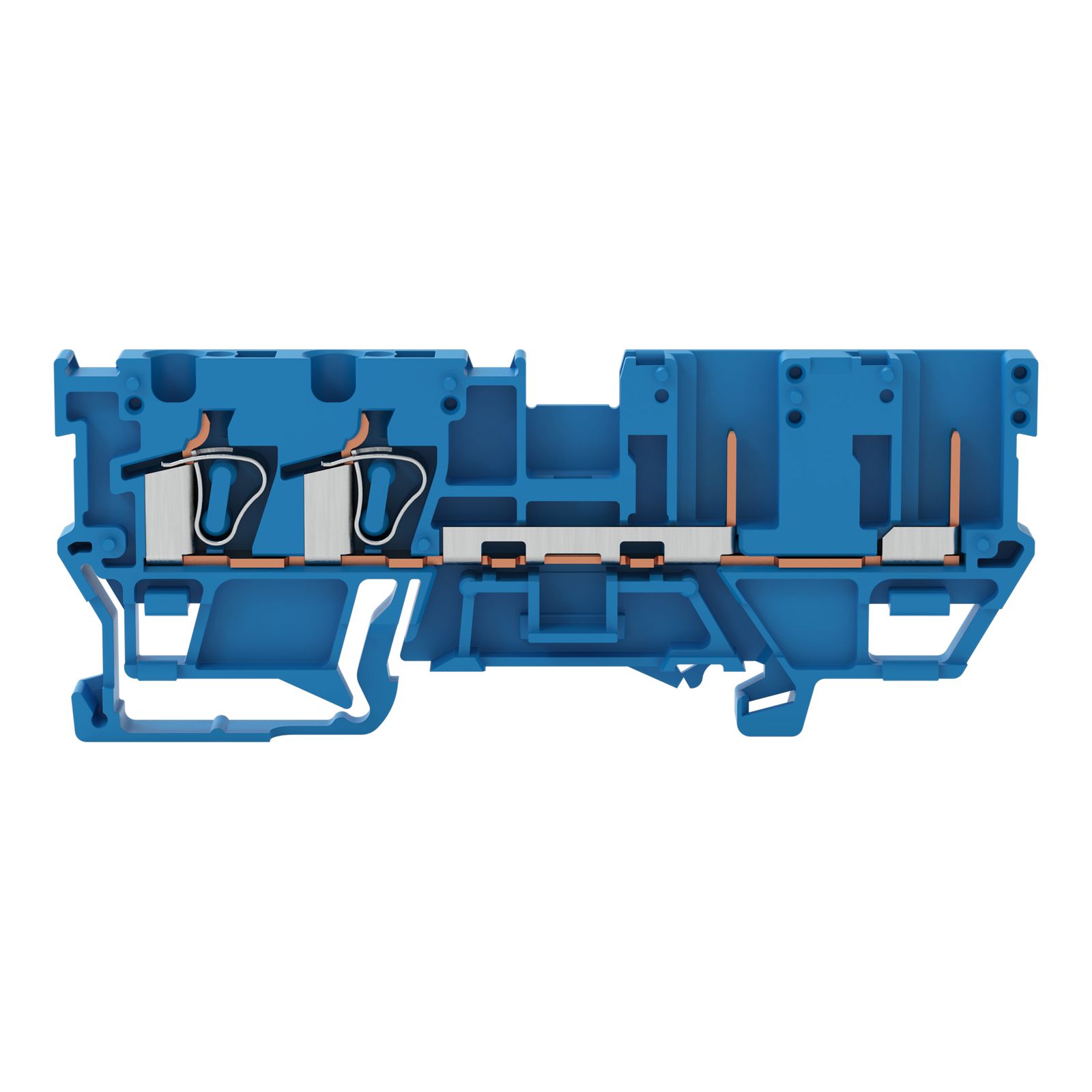

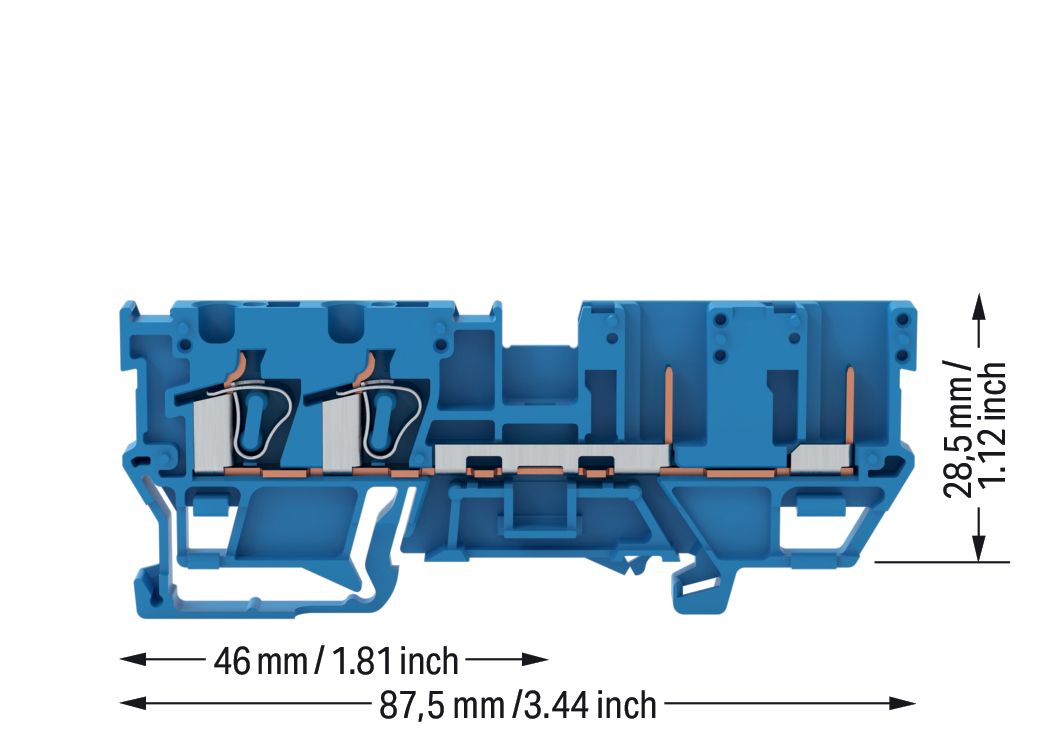

WAGO 769-171/000-006
Reihenklemme 0,08-4qmm Serie 769 1Etage 2kl bl 32A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 32 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | blau |
| Höhe | 87.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 28.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 769 1Etage 2kl bl 32A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter/2-Pin-Basisklemme: für Tragschiene 35 x 15 und 35 x 7,5: 4 mm²: CAGE CLAMP : 4,00 mm²: blau Durchgangsklemme Serie 769, blau Bei dieser Durchgangsklemme (Artikelnummer 769-171/000-006) steht eine schnelle und zuverlässige Verbindung im Fokus. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die CAGE CLAMP -Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 32 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | blau |
| Höhe | 87.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 28.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 769 1Etage 2kl bl 32A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter/2-Pin-Basisklemme: für Tragschiene 35 x 15 und 35 x 7,5: 4 mm²: CAGE CLAMP : 4,00 mm²: blau Durchgangsklemme Serie 769, blau Bei dieser Durchgangsklemme (Artikelnummer 769-171/000-006) steht eine schnelle und zuverlässige Verbindung im Fokus. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die CAGE CLAMP -Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die
| Artikelnummer | 4497895 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 769-171/000-006 |
| Werksnummer | 769-171/000-006 |
| EAN | 4045454871680 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

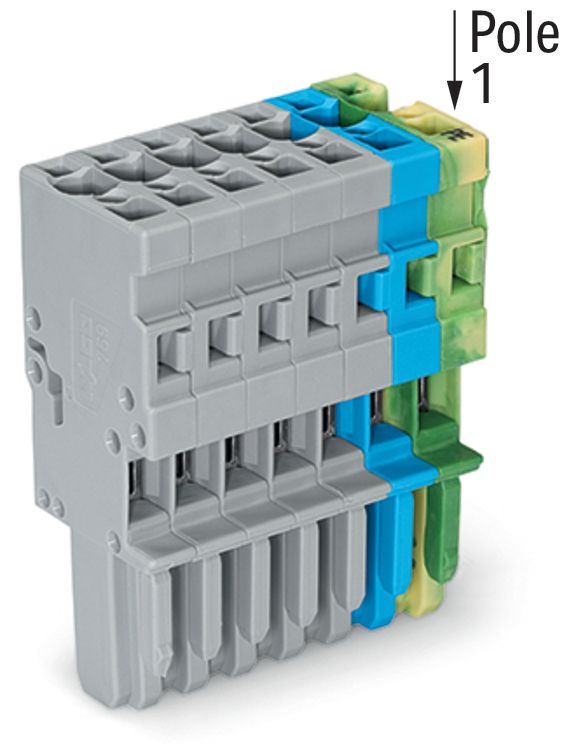

769-107/000-037
Verbindungsklemme 7p gr/g Serie 769 32A 0,08-4qmm Thermopl 35mm grau/grün-gelb
Verbindungsklemme 7p gr/g Serie 769 32A 0,08-4qmm Thermopl 35mm grau/grün-gelb
Artikelnummer
4639255
K.-Art.-Nr.
249-116
Endklammer/halter Kst Serie 249 TS35 Hutschiene TH35 schraublos
Endklammer/halter Kst Serie 249 TS35 Hutschiene TH35 schraublos
Artikelnummer
1124906
K.-Art.-Nr.

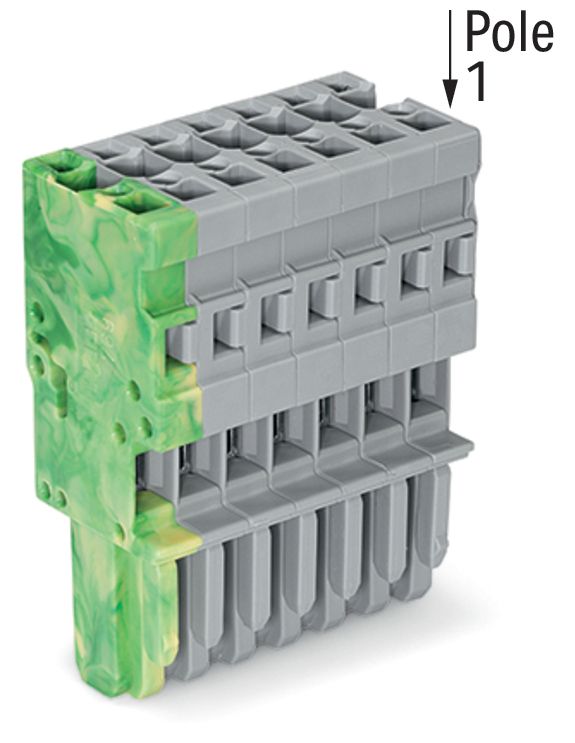

769-107/000-038
Verbindungsklemme 7p gr/b Serie 769 32A 0,08-4qmm Thermopl 35mm Federzugans
Verbindungsklemme 7p gr/b Serie 769 32A 0,08-4qmm Thermopl 35mm Federzugans
Artikelnummer
4639256
K.-Art.-Nr.
280-402
Querverbinder 2p gr Serie 280 steckb 24A isol m.Berührungss
Querverbinder 2p gr Serie 280 steckb 24A isol m.Berührungss
Artikelnummer
1126509
K.-Art.-Nr.

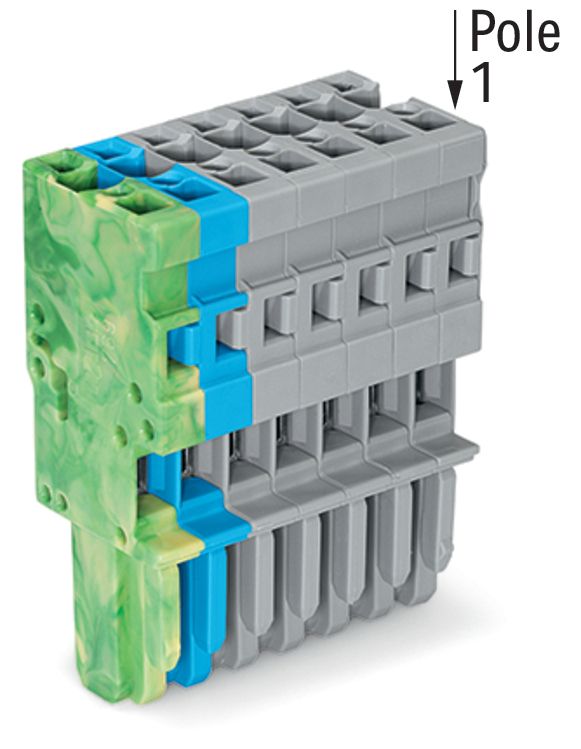

769-107/000-039
Verbindungsklemme 7p gr/b Serie 769 32A 0,08-4qmm Thermopl 35mm Federzugans
Verbindungsklemme 7p gr/b Serie 769 32A 0,08-4qmm Thermopl 35mm Federzugans
Artikelnummer
4639257
K.-Art.-Nr.
769-104/000-036
Verbindungsklemme 4p mehr Serie 769 32A 0,08-4qmm Thermopl 20mm Federzugans
Verbindungsklemme 4p mehr Serie 769 32A 0,08-4qmm Thermopl 20mm Federzugans
Artikelnummer
4639242
K.-Art.-Nr.

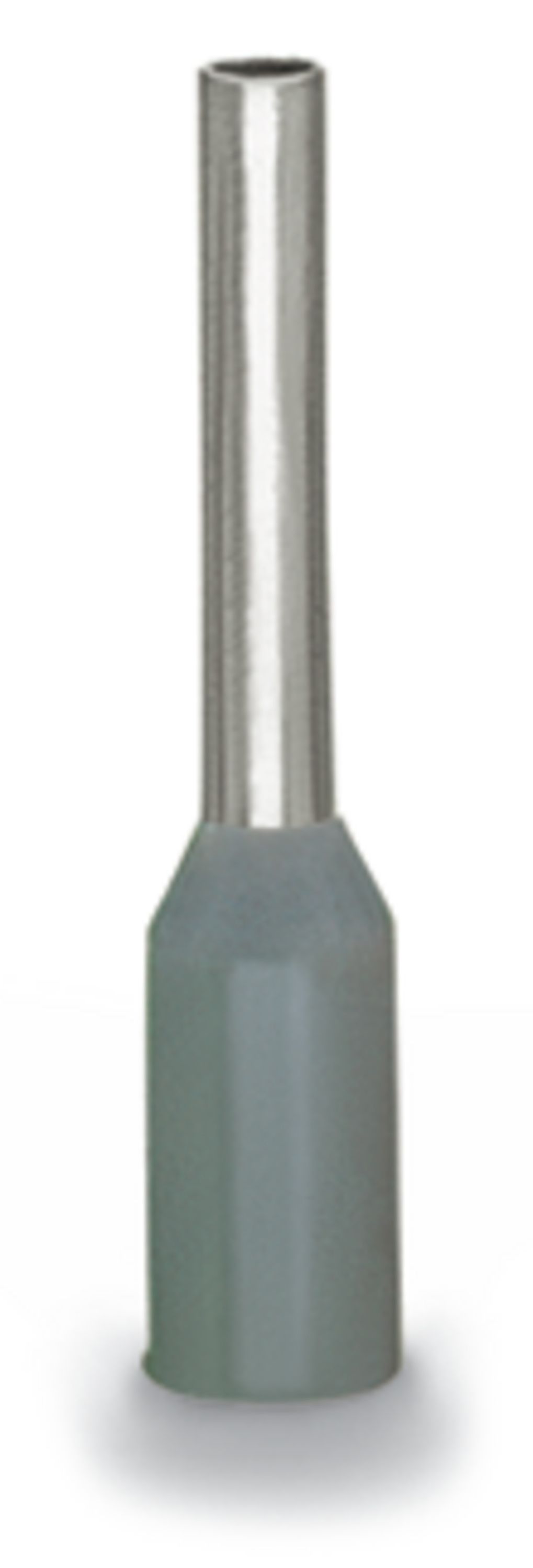

216-222
Aderendhülse 0,75qmm Serie 216 12mm isol PA Polyamid (PA) gr Cu verzinnt
Aderendhülse 0,75qmm Serie 216 12mm isol PA Polyamid (PA) gr Cu verzinnt
Artikelnummer
4487037
K.-Art.-Nr.

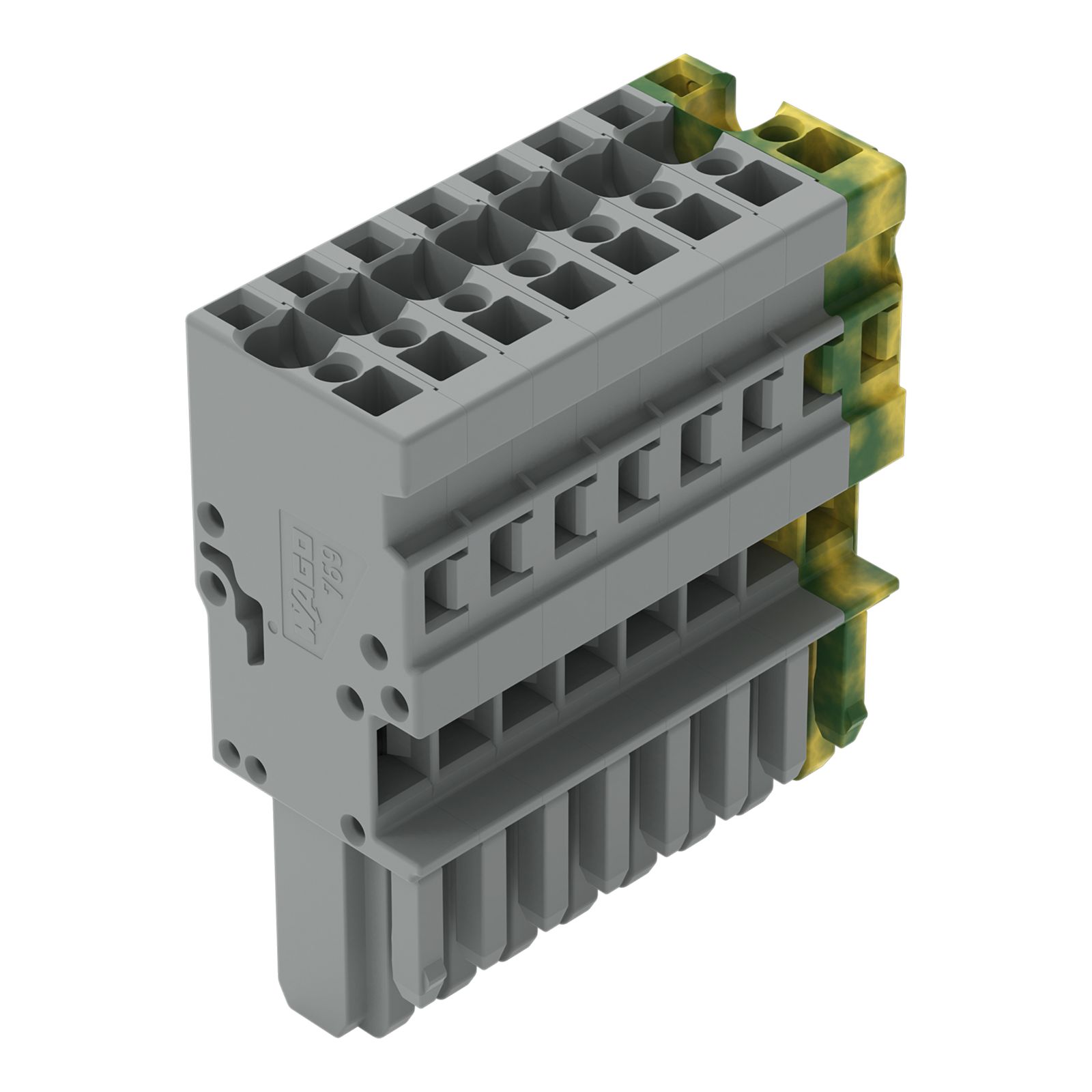

769-108/000-036
