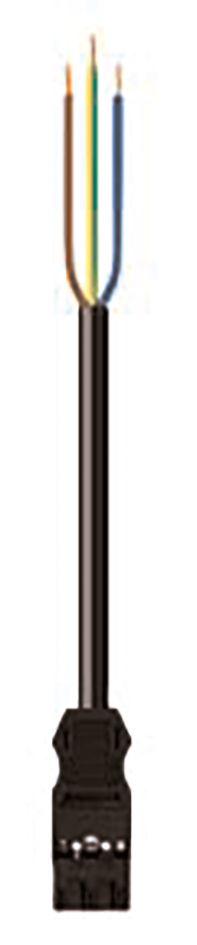

WAGO 771-9993/206-101
Systemverbindung 3p Serie 771 H05VV-F sw 1,5qmm 3x1,5qmm L1000mm Stecker fr.Ende

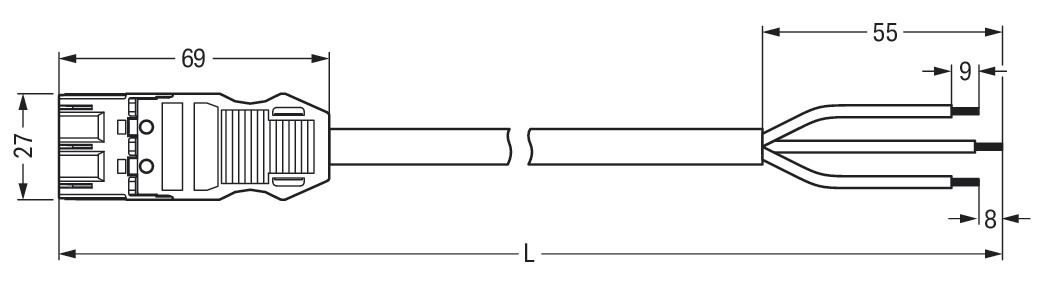

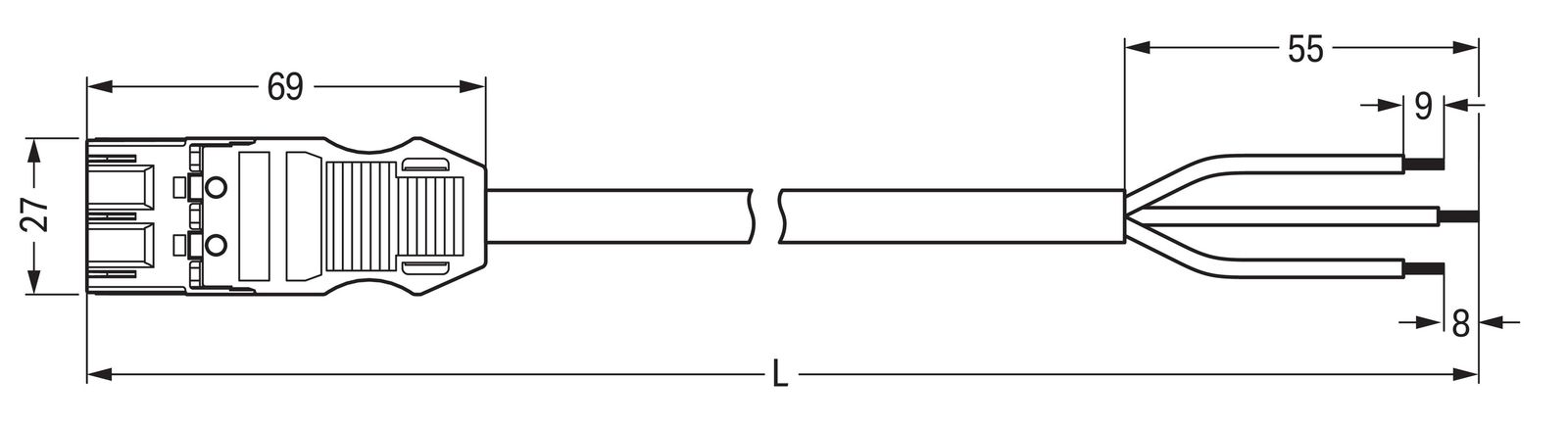

| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 8.26583 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 1000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 7.2 - 7.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p Serie 771 H05VV-F sw 1,5qmm 3x1,5qmm L1000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05VV-F 3G 1,5 mm²: 1 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Wirksam Anschlussverbindungen stecken, statt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI Kodierung A. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Weiß oder Schwarz wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation flexibel, einfach, schnell und sicher ausführen können. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Stecken statt Schrauben konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Das WINSTA -Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen passgenaue
| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 8.26583 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 1000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 7.2 - 7.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p Serie 771 H05VV-F sw 1,5qmm 3x1,5qmm L1000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05VV-F 3G 1,5 mm²: 1 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Wirksam Anschlussverbindungen stecken, statt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI Kodierung A. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Weiß oder Schwarz wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation flexibel, einfach, schnell und sicher ausführen können. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Stecken statt Schrauben konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Das WINSTA -Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen passgenaue
| Artikel | Aktionen |
|---|
| Artikelnummer | 4986810 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 771-9993/206-101 |
| Werksnummer | 771-9993/206-101 |
| EAN | 4044918271196 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
